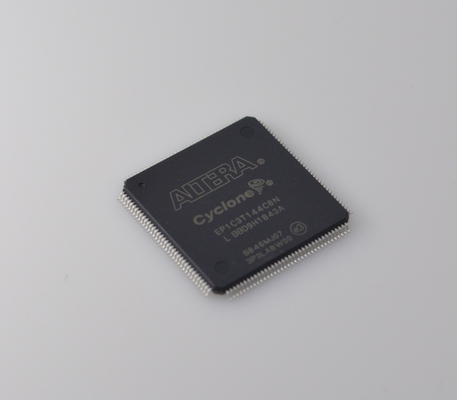

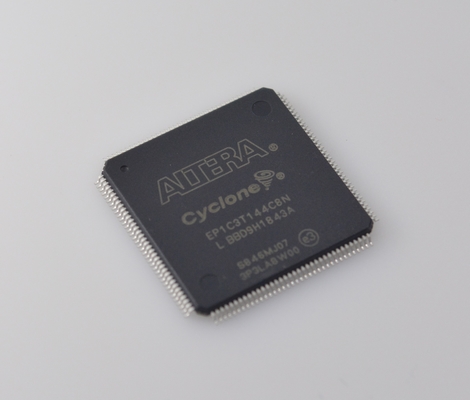

EP1C3T144C8N Cyclone FPGA dengan 2.910 LEs 144-Pin TQFP 3.3V Operasi On-Chip PLL Low-Cost & Flexible I/O untuk Embedded Control & Prototyping

EP1C3T144C8N Cyclone FPGA dengan 2.910 LEs 144-Pin TQFP 3.3V Operasi On-Chip PLL Low-Cost & Flexible I/O untuk Embedded Control & Prototyping

Fitur

■ 2.910 sampai 20.060 LE, lihat Tabel 1

■ Hingga 294.912 bit RAM (36.864 byte)

■ Mendukung konfigurasi melalui perangkat konfigurasi serial berbiaya rendah

■ Dukungan untuk standar I/O LVTTL, LVCMOS, SSTL-2 dan SSTL-3

■ Dukungan untuk standar PCI 66- dan 33-MHz, 64- dan 32-bit

■ Dukungan I/O LVDS berkecepatan tinggi (640 Mbps)

■ Dukungan I/O LVDS berkecepatan rendah (311 Mbps)

■ Dukungan I/O RSDS 311-Mbps

■ Hingga dua PLL per perangkat menyediakan perkalian jam dan pergeseran fase

■ Hingga delapan garis jam global dengan enam sumber jam yang tersedia per baris blok array logika (LAB)

■ Dukungan untuk memori eksternal, termasuk DDR SDRAM (133 MHz), FCRAM, dan single data rate (SDR) SDRAM

■ Dukungan untuk beberapa inti kekayaan intelektual (IP), termasuk fungsi Altera® MegaCore® dan fungsi mega Altera Megafunctions Partners Program (AMPPSM).

Deskripsi

Perangkat Cyclone® mengandung arsitektur berbasis baris dan kolom dua dimensi untuk mengimplementasikan logika khusus.Interkoneksi kolom dan baris dengan kecepatan yang bervariasi menyediakan interkoneksi sinyal antara LAB dan blok memori tertanam.

Array logika terdiri dari LAB, dengan 10 LE di setiap LAB. LE adalah unit logika kecil yang menyediakan implementasi yang efisien dari fungsi logika pengguna.LAB dikelompokkan ke dalam baris dan kolom di seluruh perangkatPerangkat cyclone berkisar antara 2.910 hingga 20.060 LE.

Blok RAM M4K adalah blok memori dual-port sejati dengan 4K bit memori ditambah paritas (4,608 bit).atau memori port tunggal hingga lebar 36-bit pada maksimum 250 MHzBlok ini dikelompokkan ke dalam kolom di seluruh perangkat di antara LAB tertentu.

Setiap pin I/O perangkat Cyclone diberi makan oleh elemen I/O (IOE) yang terletak di ujung baris dan kolom LAB di sekitar pinggiran perangkat.Pin I/O mendukung berbagai standar I/O ujung tunggal dan diferensial, seperti standar PCI 66- dan 33-MHz, 64- dan 32-bit dan standar I/O LVDS hingga 640 Mbps. Setiap IOE berisi buffer I/O bidirectional dan tiga register untuk merekam input, output,dan sinyal yang memungkinkan output. Pin dual-purpose DQS, DQ, dan DM bersama dengan rantai penundaan (digunakan untuk fase-align sinyal DDR) memberikan dukungan antarmuka dengan perangkat memori eksternal seperti DDR SDRAM,dan perangkat FCRAM hingga 133 MHz (266 Mbps).

Perangkat Cyclone menyediakan jaringan jam global dan hingga dua PLL. Jaringan jam global terdiri dari delapan garis jam global yang menggerakkan seluruh perangkat.Jaringan jam global dapat menyediakan jam untuk semua sumber daya dalam perangkat, seperti IOE, LE, dan blok memori.Cyclone PLL menyediakan jam tujuan umum dengan perkalian jam dan pergeseran fase serta output eksternal untuk dukungan I/O diferensial kecepatan tinggi.

Informasi

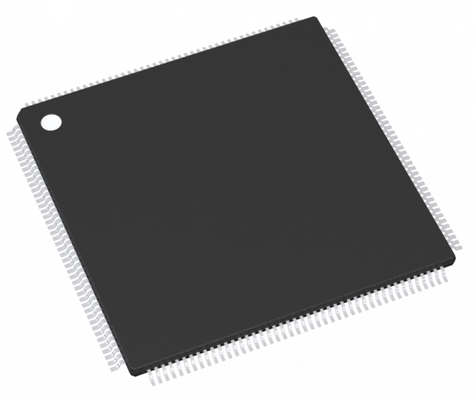

Menggambar
