Penguat Instrumen Presisi INA826AIDGKR dengan Output Rail-to-Rail Kebisingan Rendah Rentang Catu Daya Lebar Daya Rendah CMRR Tinggi and Paket MSOP-8 Kecil

INA826AIDGKR Penguat Instrumen Presisi dengan Kebisingan Rendah Rail-to-Rail Output Range Supply Wide Low Power High CMRR and Small MSOP-8 Package

Fitur

• Input Common-mode range: Termasuk V

• Penolakan modus umum: 104dB, min (G = 10) 100dB, min pada 5 kHz (G = 10)

• Penolakan catu daya: 100 dB, min (G = 1)

• Tegangan low-offset: 150 μV, maksimal

• Gain drift: 1 ppm/°C (G = 1), 35 ppm/°C (G > 1)

• Kebisingan: 18 nV/√Hz, G ≥ 100

• Bandwidth: 1 MHz (G = 1), 60 kHz (G = 100)

• Input dilindungi hingga ± 40 V

• Output rel-ke-rel

• Listrik pasokan: 200 μA

• Jangkauan pasokan:  Satu pasokan: 3 V sampai 36 V  Pasokan ganda: ±1,5 V sampai ±18 V

• Kisaran suhu yang ditentukan: ∼40°C sampai +125°C

• Paket: 8-pin VSSOP, SOIC, dan WSON

Aplikasi

• Modul input analog

• Transmitter aliran

• Uji baterai

• LCDtest

• Elektrokardiogram (EKG)

• Peralatan bedah

• Analisis proses (pH, gas, konsentrasi, kekuatan dan kelembaban)

• Pemutus sirkuit (ACB, MCCB, VCB)

Deskripsi

INA826 adalah amplifikasi instrumentasi yang hemat biaya yang menawarkan konsumsi daya yang sangat rendah dan beroperasi di rentang pasokan tunggal atau ganda yang sangat luas.Sebuah resistor eksternal tunggal mengatur setiap keuntungan dari 1 sampai 1000Perangkat ini menawarkan stabilitas yang sangat baik pada suhu, bahkan pada G > 1, sebagai akibat dari drift keuntungan rendah hanya 35 ppm/°C (maksimum).

INA826 dioptimalkan untuk memberikan rasio penolakan modus umum yang sangat baik lebih dari 100 dB (G = 10) pada frekuensi hingga 5 kHz. Pada G = 1,rasio penolakan modus umum melebihi 84 dB di seluruh rentang modus umum masukan penuhDengan menggunakan output rail-to-rail, INA826 adalah pilihan yang bagus untuk operasi tegangan rendah dari satu catu daya 3-V,serta dua catu daya hingga ± 18 V.

Sirkuit tambahan melindungi masukan terhadap tegangan berlebihan hingga ± 40 V di luar catu daya dengan membatasi arus masukan kurang dari 8 mA.

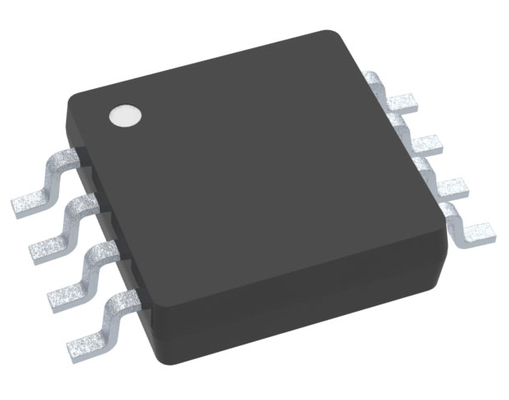

INA826 tersedia dalam 8-pin SOIC, VSSOP, dan kecil 3-mm × 3-mm WSON paket permukaan-mount.

Informasi

Menggambar

Keuntungan kami:

• Produk berkualitas tinggi --- penawaran kami adalah 100% baru dan asli, ROHS
• Harga yang kompetitif --- saluran pembelian yang baik dengan harga yang baik.
• Layanan profesional --- pengujian kualitas yang ketat sebelum pengiriman, dan layanan purna jual yang sempurna setelah pembelian.
• Inventaris yang memadai --- Dengan dukungan dari tim pembelian kami yang kuat,
• Pengiriman cepat --- kami akan mengirimkan barang dalam 1-3 hari kerja setelah pembayaran dikonfirmasi.

Pastikan untuk memenuhi kebutuhan Anda untuk semua jenis komponen.^_^


Daftar produk
Kami menyediakan serangkaian komponen elektronik, berbagai semikonduktor, komponen aktif dan pasif. Kami dapat membantu Anda untuk mendapatkan semua untuk bom PCB, dalam satu kata, Anda dapat mendapatkan solusi satu atap di sini,


Penawaran termasuk:
Sirkuit terpadu, IC memori, Diode, Transistor, Kondensator, Resistor, Varistor, Fuse, Trimmer and Potentiometer, Transformer, Baterai, Kabel, Relay, Switch, Konektor, Blok Terminal,Kristal and osilator, Induktor, Sensor, Transformer, IGBT Driver, LED,LCD, Konverter, PCB (Board Circuit Printed),PCBA (PCB Assembly)

kuat dalam merek:
Microchip, MAX, AD, TI, ATMEL, ST, ON, NS, Intersil, Winbond, Vishay, ISSI, Infineon, NEC, FAIRCHILD, OMRON, YAGEO, TDK, dll.
