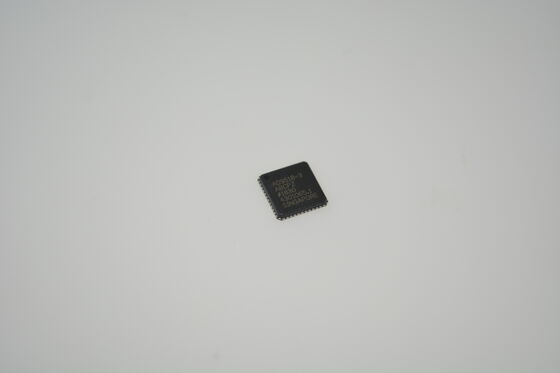

AD9518-3ABCPZ Pembangkit Jam Rendah Jitter dengan PLL dan VCO 8 Output yang Dapat Dikonfigurasi (LVPECL/LVDS/CMOS) Sintesis Frekuensi Integer-N untuk Clocking ADC/DAC dan FPGA Kecepatan Tinggi

AD9518-3ABCPZ Pembangkit Jam Jitter Rendah dengan PLL dan VCO 8 Output yang Dapat Dikonfigurasi (LVPECL/LVDS/CMOS) Sintesis Frekuensi Integer-N Untuk Clocking ADC/DAC dan FPGA Berkecepatan Tinggi

Fitur

Derau fase rendah, loop terkunci fase (PLL)

  VCO on-chip menyetel dari 1,75 GHz hingga 2,25 GHz

  VCO/VcXo eksternal hingga 2,4 GHz opsional

  1 input referensi diferensial atau 2 single-ended

  Kemampuan pemantauan referensi

  Referensi otomatis dan manual

    mode pengalihan/penahanan

  Menerima referensi LVPECL, LVDS, atau CMOS hingga 250 MHz

  Penundaan yang dapat diprogram di jalur ke PFD

  Deteksi kunci digital atau analog, dapat dipilih

3 pasang output LVPECL 1,6 GHz

  Setiap pasang output berbagi pembagi 1-ke-32 dengan kasar

    penundaan fase

  Jitter output aditif: 225 fs rms

  Output skew antar-saluran output berpasangan <10 ps

Sinkronisasi otomatis semua output saat dinyalakan

Sinkronisasi output manual tersedia

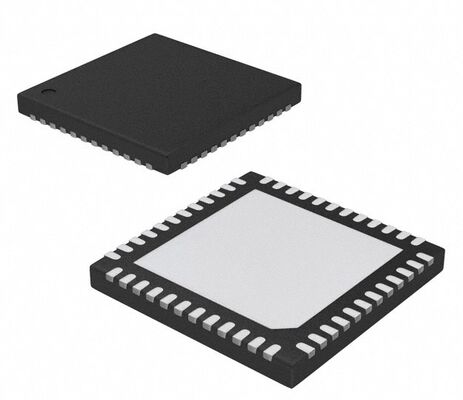

Tersedia dalam LFCSP 48-pin

Aplikasi

Distribusi jam jitter rendah, derau fase rendah

Kartu jalur jaringan 10/40/100 Gb/detik, termasuk SONET

  Ethernet Sinkron, OTU2/3/4

Koreksi kesalahan maju (G.710)

Clocking ADC, DAC, DDSS, DDCS, DUCS, MxFES berkecepatan tinggi

Transceiver nirkabel berkinerja tinggi

ATE dan instrumentasi berkinerja tinggi

Deskripsi

AD9518-31 menyediakan fungsi distribusi jam multi-output dengan kinerja jitter subpikodetik, bersama dengan PLL dan VCO on-chip. VCO on-chip menyetel dari 1,75 GHz hingga 2,25 GHz. Secara opsional, VCO/VCXO eksternal hingga 2,4 GHz dapat digunakan. AD9518-3 menekankan jitter dan derau fase rendah untuk memaksimalkan kinerja konverter data, dan dapat bermanfaat bagi aplikasi lain dengan persyaratan derau fase dan jitter yang tinggi. AD9518-3 memiliki enam output LVPECL (dalam tiga pasang). Output LVPECL beroperasi hingga 1,6 GHz. Untuk aplikasi yang memerlukan output tambahan, input referensi kristal, zero-delay, atau EEPROM untuk konfigurasi otomatis saat startup, AD9520 dan AD9522 tersedia. Selain itu, AD9516 dan AD9517 mirip dengan AD9518 tetapi memiliki kombinasi output yang berbeda. Setiap pasang output memiliki pembagi yang memungkinkan rasio pembagian dan penundaan kasar (atau fase) diatur. Rentang pembagian untuk output LVPECL adalah 1 hingga 32. AD9518-3 tersedia dalam LFCSP 48-pin dan dapat dioperasikan dari catu daya 3,3 V tunggal. VCO eksternal, yang memerlukan rentang tegangan yang diperluas, dapat diakomodasi dengan menghubungkan catu daya pompa muatan (VCP) ke 5 V. Catu daya LVPECL terpisah dapat dari 2,5 V hingga 3,3 V (nominal). AD9518-3 ditentukan untuk pengoperasian pada rentang industri −40°C hingga +85°C.
