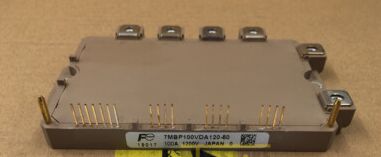

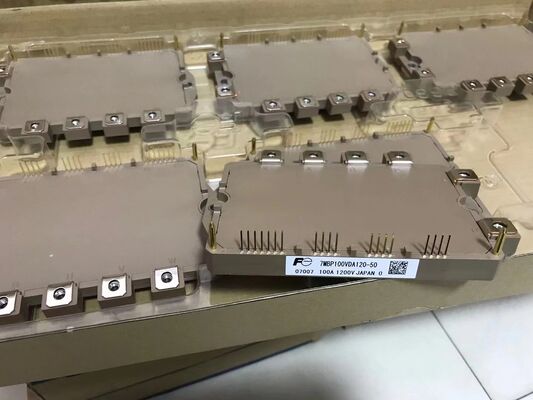

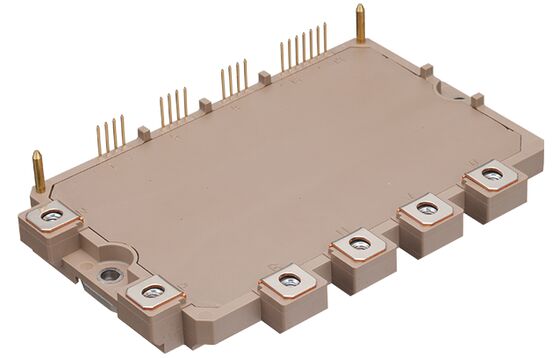

7MP100VDA120-50 1200V 100A IGBT Modul Low Vce ((sat) 2.5V Low Loss High Short Circuit Ruggedness Integrated NTC Compact Package Untuk Penggerak Industri dan UPS
Fitur
-
Perlindungan suhu yang disediakan dengan mendeteksi langsung suhu persimpangan lGBT
-
Kerugian daya rendah dan switching lunak
-
Kinerja tinggi dan keandalan tinggi lGBT dengan perlindungan overheating
-
Keandalan yang lebih tinggi karena penurunan besar dalam jumlah bagian dalam sirkuit kontrol bawaan
Aplikasi
-
Penggerak Motor Industri:Untuk pompa, kipas angin, kompresor, dan sistem conveyor.
-
Sumber daya listrik tak terputus (UPS):Sistem tiga fase dengan daya sedang.
-
Inverter surya:Inverter string untuk sistem fotovoltaik skala komersial dan utilitas kecil.
-
Peralatan pengelasan:
-
Inverter industri umum dan konverter frekuensi.
Deskripsi
Peraturan7MP100VDA120-50adalah modul IGBT berkinerja tinggi yang dirancang untuk konversi daya yang kuat dan efisien dalam aplikasi industri.membuatnya cocok untuk sistem daya menengahMenggunakan teknologi IGBT dan freewheeling diode yang canggih,mencapai tegangan jenuh kolektor-emitter yang rendah (Vce ((sat)) untuk mengurangi kerugian konduksi dan menawarkan karakteristik switching yang dioptimalkan untuk mengelola disipasi daya secara keseluruhanModul ini dirancang untuk keandalan tinggi,dengan fitur seperti ketahanan sirkuit pendek yang tinggi dan termistor Koefisien Suhu Negatif (NTC) terintegrasi untuk pemantauan dan perlindungan suhu yang tepatDesain paket yang kompak dan kuat memastikan operasi yang dapat diandalkan di lingkungan industri yang menuntut.
Informasi
| struktur |
IPM |
| seri |
Seri V (generasi ke-6) |
| Bagian InverterVCES(V)detail |
1200 |
| Bagian InverterIC((A)detail |
100 |
| Bagian InverterVCE (Saturday)(V)detail |
1.7 |
| Unit kontrolVCC(V)detail |
15 |
| Unit KontrolAkuOC[INV](A)detail |
150 |
| Unit KontrolVUV(V)detail |
12.5 |
| Unit kontrolTjOH(°C)detail |
150 |
| Waktu tunggu sinyal alarm OC (ms)detail |
2 |
| Waktu tunggu sinyal alarm UV (ms)detail |
4 |
| Waktu tunggu sinyal alarmTjOH(ms)detail |
8 |
| Tvjmax ((°C)detail |
150 |
| Tc(°C)detail |
-20 ~ 110 |
| Tstg(°C)detail |
-40 〜 125 |
| Kemasan |
P630 |
| Lebar (mm) |
84 |
| Dimensi (panjang) (mm) |
128.5 |
| Berat (g) |
290 |
Menggambar
