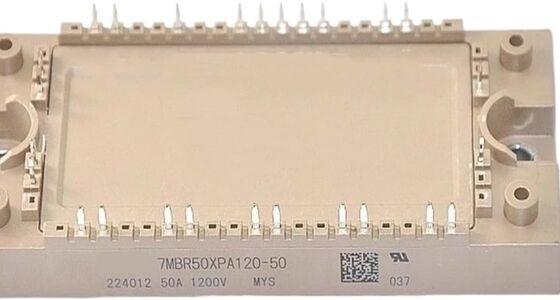

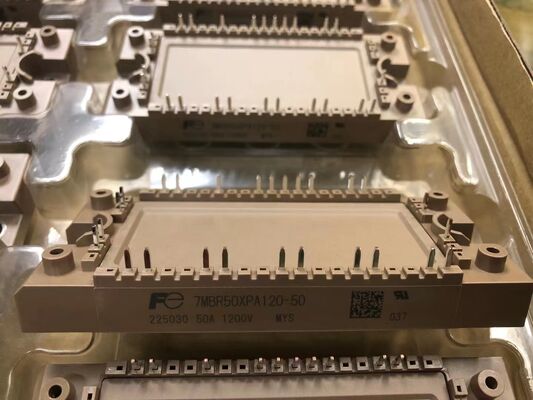

7MBR50XPA120-50 1200V 50A PIM Modul Integrated Rectifier Inverter Low Loss High Isolation Dibangun di NTC Paket kompak Untuk Penggerak Motor Industri dan UPS
Fitur
-
Power Integrated Module (PIM)
-
Rating 1200V / 50A
-
Fungsi terintegrasi:Pengoreksi 3 Fase dan Inverter 3 Fase
-
Low Vce (sat) IGBT dan Low Vf Diode(Efisiensi Tinggi)
-
Isolasi Listrik Tinggi
-
Sensor suhu NTC terintegrasi
-
Paket yang Kompak dan Terisolasi
-
Mempermudah Desain dan perakitan sistem
-
Keandalan Tinggi untuk Penggunaan Industri
Aplikasi
-
Compact Industrial AC Motor Drives / Variable Frequency Drives (VFD):Untuk pompa, kipas, dan mesin ringan.
-
Inverter tujuan umum.
-
Sistem Pasokan Listrik (UPS) tanpa gangguan.
-
Servo Drive dan Sistem Kontrol Gerak.
-
Kontrol Motor Peralatandi lingkungan yang menuntut.
Deskripsi
Peraturan7MBR50XPA120-50adalah Power Integrated Module (PIM) yang sangat terintegrasi yang dirancang untuk menyediakan tahap daya all-in-one yang kompak dan efisien untuk penggerak motor industri dan aplikasi inverter.Ini mengintegrasikan tiga fase lengkap input rectifier dan tiga fase IGBT inverter jembatan dengan freewheeling dioda ke dalam satuDiklaim untuk 1200V dan 50A, memungkinkan pengurangan signifikan dalam ukuran sistem dan kompleksitas desain dengan meminimalkan jumlah komponen eksternal.Modul ini menggunakan tegangan jenuh rendah IGBT dan dioda tegangan maju rendah untuk efisiensi tinggi, menawarkan isolasi listrik yang tinggi untuk keselamatan, dan termasuk termistor NTC built-in untuk pemantauan dan perlindungan suhu yang andal.Pendekatan terpadu ini meningkatkan keandalan sistem secara keseluruhan dan menyederhanakan manajemen termal.
Informasi
| Konfigurasi |
PIM |
| Seri |
Seri X (generasi ke-7) |
| InverterVCES(V) |
1200 |
| InverterAkuC(A) |
50 |
| Inverter, remTvjmax ((°C) |
175 |
| Inverter, remTvjopmax ((°C) |
175 |
| KonverterTvjmax ((°C) |
150 |
| KonverterTvjopmax ((°C) |
150 |
| Tc(°C)Rincian |
125 |
| Tstg(°C)Rincian |
-40 sampai 125 |
| Paket |
M719 |
| Jenis terminal |
Pin solder |
| Luas ukuran (mm) |
45 |
| Ukuran panjang (mm) |
107.5 |
| Massa bersih (Gram) |
200 |
Menggambar
