FD1200R17HP4-K_B2 1700V/1200A IGBT Module Press-Fit Technology Low VCE ((sat) High Speed Switching Low Loss Isolated Baseplate NTC Sensor Grade Industrial untuk Traksi & Hard Drive

FD1200R17HP4-K_B2 Modul IGBT 1700V/1200A Teknologi Tekan-Pas Rendah VCE(sat) Sakelar Kecepatan Tinggi Kerugian Rendah Pelat Dasar Terisolasi Sensor NTC Tingkat Industri untuk Traksi & Penggerak Berat

Fitur

• Peringkat Daya Ultra-Tinggi: 1700 V / 1200 A

• Konfigurasi: IGBT Ganda

• Teknologi Kontak Tekan-Pas: Meningkatkan keandalan, siklus daya, dan ketahanan mekanis.

• Tegangan Saturasi Rendah: VCE(sat) untuk kerugian konduksi minimal.

• Kerugian Sakelar Rendah: Memungkinkan pengoperasian yang efisien dalam desain berdaya tinggi, frekuensi tinggi.

• Pelat Dasar Terisolasi: Memastikan keselamatan listrik dan menyederhanakan desain sistem pendingin.

• Termistor NTC Internal: Untuk pemantauan dan perlindungan termal waktu nyata.

• Ketahanan Tinggi: Kemampuan tahan hubung singkat dan kelebihan beban yang sangat baik.

Aplikasi

• Penggerak Traksi: Inverter propulsi utama untuk lokomotif listrik dan hibrida, kereta kecepatan tinggi, trem, dan kendaraan pertambangan tugas berat.

• Penggerak Motor Industri Berat: Untuk mengendalikan motor AC yang sangat besar di ekskavator pertambangan, pabrik penggulung logam, kompresor besar, dan sistem propulsi laut.

• Konverter Turbin Angin Berdaya Tinggi: Digunakan dalam konverter tegangan menengah dari sistem energi angin multi-megawatt.

• Penggerak Tegangan Menengah (MVD): Komponen inti dalam konverter untuk penggerak motor tegangan menengah industri.

• UPS Industri Berdaya Tinggi: Membentuk tahap inverter dalam catu daya tak terputus kelas megawatt untuk infrastruktur kritis seperti pusat data dan pabrik industri.

Deskripsi

FD1200R17HP4-K_B2 adalah modul IGBT ganda berdaya sangat tinggi yang dirancang untuk aplikasi tegangan tinggi dan arus tinggi yang paling menuntut di industri berat dan traksi. Dengan peringkat luar biasa 1700V dan 1200A, ia mewakili puncak kinerja untuk sistem konversi daya skala megawatt. Modul ini direkayasa untuk efisiensi dan keandalan maksimum, menampilkan tegangan saturasi kolektor-emitor yang sangat rendah (VCE(sat)) dan kerugian sakelar rendah yang dioptimalkan, yang sangat penting untuk meminimalkan disipasi energi dan tekanan termal dalam rangkaian berdaya tinggi.

Fitur utama adalah teknologi kontak tekan-pas canggihnya, yang menyediakan interkoneksi bebas solder yang kuat untuk kemampuan siklus daya yang unggul, integritas mekanis, dan keandalan jangka panjang. Ini termasuk termistor NTC internal untuk pemantauan dan perlindungan suhu yang tepat, dan pelat dasar yang sepenuhnya terisolasi untuk manajemen termal yang aman dan efisien. Konstruksi kelas industrinya memastikan ketahanan yang luar biasa, kemampuan tahan hubung singkat, dan stabilitas operasional dalam kondisi yang paling ekstrem.

INFORMASI

• Konfigurasi
  Chopper
• Dimensi (lebar)
  140 mm
• Dimensi (panjang)
  130 mm
• Fitur
  200% PC, Diode Diperbesar
• Rumah
  IHM B
• IC(nom) / IF(nom)
  1200 A
• IC maks
  1200 A
• Kualifikasi
  Industri, Traksi
• Teknologi
  IGBT4 - P4
• VCE(sat) (Tvj=25°C typ)
  1.9 V
• VCES / VRRM
  1700 V
• VF (Tvj=25°C typ)
  1.65 V
• Kelas Tegangan maks
  1700 V

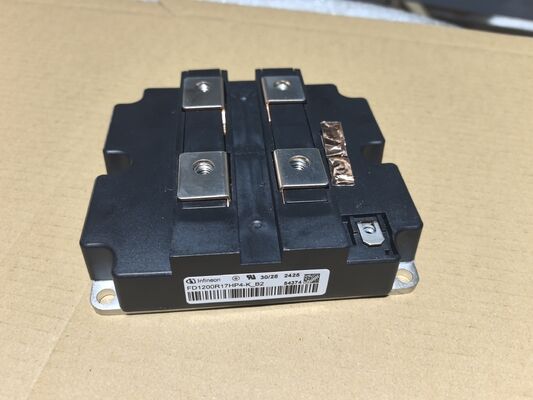

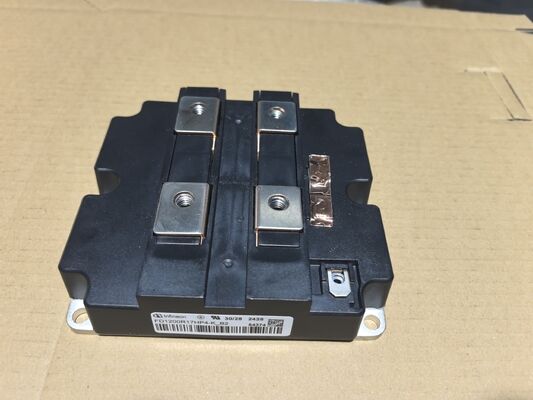

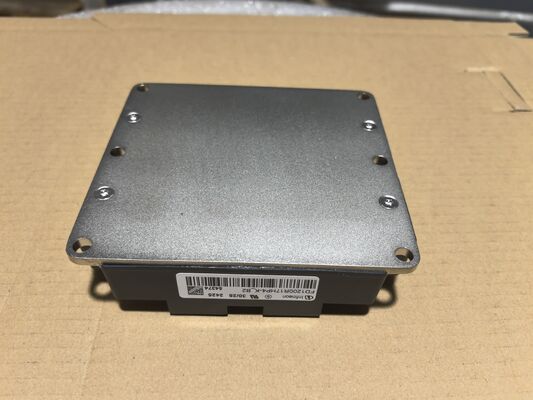

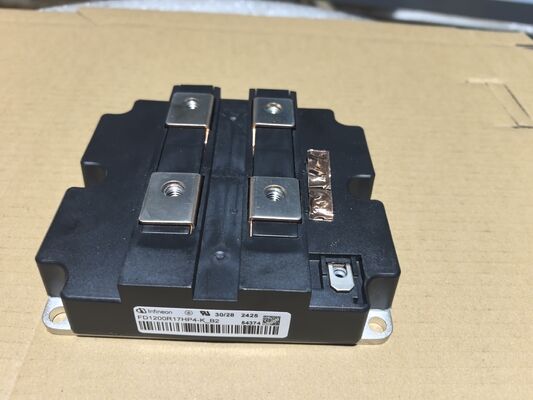

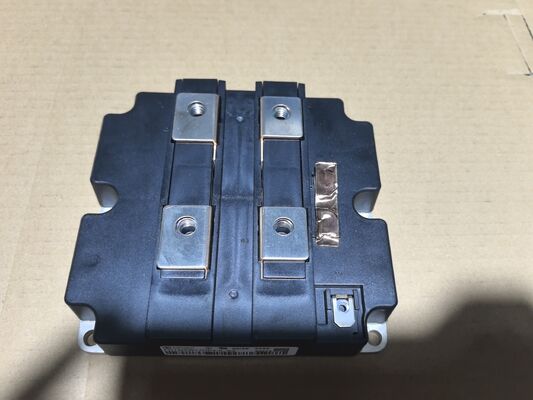

Gambar
