1.2V Low Dropout TLV1117LV33DCYR 3.3V LDO Regulator 800mA Output PSRR Tinggi 1% Keakuratan Stabil dengan Kondensator Keramik Membuat Pin -40°C sampai 125°C Paket SOT-223

1.2V Low Dropout TLV1117LV33DCYR 3.3V Regulator LDO 800mA Output PSRR Tinggi Akurasi 1% Stabil dengan Kapasitor Keramik Pin Enable -40anddeg;C hingga 125anddeg;C Paket SOT-223

Fitur

• Akurasi tipikal: 1.5%

• IQ Rendah: 100 andmu;A (maksimum)andndash; 500 kali lebih rendah dari perangkat 1117 standar

• VIN: 2 V hingga 5.5 Vandndash; VIN maksimum absolut: 6 V

• Stabil Dengan arus keluaran 0-mA

• Dropout rendah: 455 mV pada 1 A untuk VOUT = 3.3 V

• PSRR Tinggi: 65 dB pada 1 kHz

• Batas arus minimum yang ditentukan: 1.1 A

• Stabil dengan kapasitor keramik hemat biaya:andndash; Dengan 0-andOmega; ESR

• Rentang suhu: andndash;40anddeg;C hingga +125anddeg;C

• Shutdown termal dan perlindungan arus berlebih

• Untuk penggantian drop-in dengan fungsionalitas yang ditingkatkan, lihat TLV761

Aplikasi

• Kotak set-top

• TV dan monitor

• Periferal PC, notebook, motherboard

• Modem dan produk komunikasi lainnya

• Regulasi pasca catu daya switching

Deskripsi

Regulator linier low-dropout (LDO) TLV1117LV adalah versi tegangan input rendah dari regulator tegangan TLV1117 yang populer.

TLV1117LV adalah perangkat berdaya sangat rendah yang mengkonsumsi arus tenang 500 kali lebih rendah daripada regulator tegangan 1117 tradisional, membuat perangkat dirancang untuk aplikasi yang mewajibkan arus siaga yang sangat rendah. LDO TLV1117LV juga stabil dengan arus beban 0 mA; tidak ada persyaratan beban minimum, membuat perangkat pilihan yang baik untuk aplikasi di mana regulator harus memberi daya pada beban yang sangat kecil selama siaga selain arus besar dalam urutan 1 A selama pengoperasian normal. TLV1117LV menawarkan kinerja transien saluran dan beban yang sangat baik, menghasilkan undershoot dan overshoot tegangan keluaran yang sangat kecil ketika persyaratan arus beban berubah dari kurang dari 1 mA menjadi lebih dari 500 mA.

Band-gap presisi dan penguat kesalahan memberikan akurasi 1.5%. Rasio penolakan catu daya (PSRR) yang sangat tinggi memungkinkan penggunaan perangkat untuk regulasi pasca setelah regulator switching. Fitur berharga lainnya termasuk noise keluaran rendah dan tegangan low-dropout.

Perangkat ini dikompensasi secara internal agar stabil dengan kapasitor resistansi seri (ESR) setara 0-andOmega;. Keunggulan utama ini memungkinkan penggunaan kapasitor keramik berukuran kecil dan hemat biaya. Kapasitor hemat biaya yang memiliki tegangan bias dan penurunan suhu yang lebih tinggi juga dapat digunakan jika diinginkan.

TLV1117LV tersedia dalam paket SOT-223.

INFORMASI

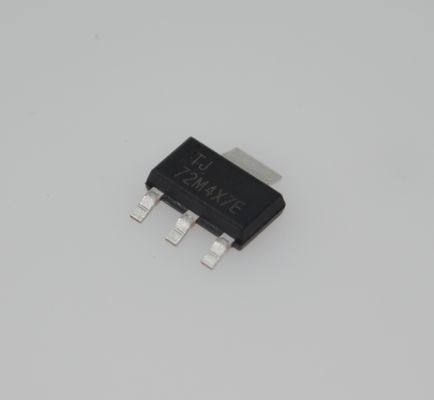

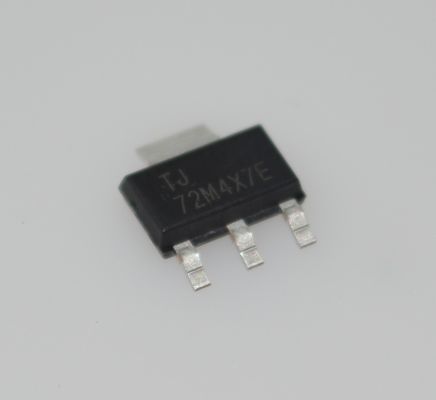

Gambar

Keuntungan kami :telepon, PDAand#39;s, notebook comput.ers

• Produk berkualitas tinggi --- penawaran kami 100% baru dan asli, ROHS
• Harga yang kompetitif --- saluran Pembelian yang baik dengan harga yang baik.
• Layanan profesional --- pengujian kualitas yang ketat sebelum pengiriman, dan layanan purna jual yang sempurna setelah pembelian.
• Inventaris yang memadai --- Dengan dukungan dari tim Pembelian kami yang kuat,
• Pengiriman cepat --- kami akan mengirimkan barang dalam waktu 1-3 hari kerja setelah pembayaran dikonfirmasi.

pastikan untuk memenuhi kebutuhan Anda untuk semua jenis komponen.^_^
