ST1S06PUR Step-Down Converter 2A Output 36V Input High Efficiency 1.4MHz Frequency Internal Compensation Power Good Signal Thermal Protection AEC-Q100 Automotive Grade for Robust Power Systems

ST1S06PUR Konverter Step-Down Output 2A Input 36V Efisiensi Tinggi Frekuensi 1.4MHz Kompensasi Internal Sinyal Power Good Perlindungan Termal Grade Otomotif AEC-Q100 untuk Sistem Daya yang Kuat

andnbsp;

Fitur

■ Konverter DC DC PWM mode arus step-down (1.5 MHz)

■ Toleransi tegangan output DC 2%

■ Penyearah sinkron

■ Fungsi inhibit

■ Soft start internal

■ Efisiensi tipikal: andgt; 90 %

■ Kemampuan arus output 1.5 A

■ Arus diam tidak beralih: maks. 1.5 mA pada rentang suhu

■ RDS(ON) tip.150 mandOmega;

■ Menggunakan kapasitor dan induktor kecil

■ Suhu sambungan operatif - 30 anddeg;C hingga 125 anddeg;C

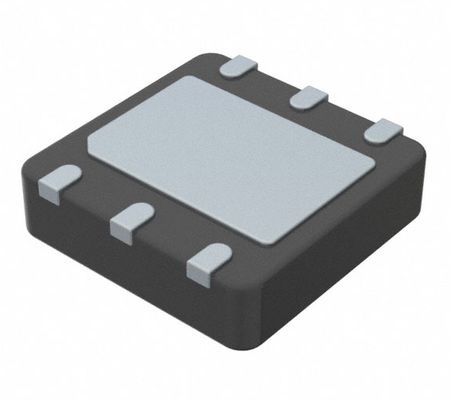

■ Tersedia dalam DFN6D (3x3 mm) exposed pad

andnbsp;

Aplikasi

1. Elektronik Otomotif

Ini adalah area aplikasi utamanya, terutama memanfaatkan kualifikasi AEC-Q100-nya.

Sistem Infotainment Dalam Kendaraan: Menyalakan tampilan, chip kontrol utama, penguat audio, dll.

Sistem Bantuan Pengemudi Tingkat Lanjut (ADAS): Menyediakan tegangan inti untuk kamera, sensor radar, unit kontrol, dll.

Cluster Instrumen: Menyalakan mikrokontroler dan driver tampilan.

Sistem Pencahayaan Kendaraan: Khususnya penggerak LED.

2. Sistem Industri danamp; Tertanam

Otomatisasi Pabrik danamp; Kontrol: PLC, modul I/O, modul sensor.

Peralatan Komunikasi: Daya tingkat papan untuk router, switch, modul jaringan.

Peralatan Uji danamp; Pengukuran: Menyalakan chip di dalam perangkat portabel atau instrumen presisi.

3. Elektronik Konsumen danamp; Perangkat Portabel

Perangkat Rumah Pintar: Seperti speaker pintar, kamera keamanan, gateway.

Printer Portabel dan perangkat pemindaian.

Berbagai komputer tertanam dan komputer papan tunggal yang ditenagai oleh bus daya 12V atau 24V.

andnbsp;

Deskripsi

ST1S06xx adalah konverter DC-DC step down yang dioptimalkan untuk menyalakan inti digital tegangan rendah dalam aplikasi HDD dan, secara umum, untuk menggantikan solusi linier arus tinggi ketika disipasi daya dapat menyebabkan pemanasan lingkungan aplikasi yang tinggi. Ia menyediakan hingga 1.5 A pada rentang tegangan input 2.7 V hingga 6 V. Frekuensi switching yang tinggi (1.5 MHz) memungkinkan penggunaan komponen permukaan-mount kecil: serta pembagi resistor untuk mengatur nilai tegangan output, hanya diperlukan induktor dan dua kapasitor.

Selain itu, riak output rendah dijamin oleh topologi PWM mode arus dan dengan penggunaan kapasitor keramik SMD ESR rendah. Perangkat ini dilindungi secara termal dan dibatasi arus untuk mencegah kerusakan akibat korsleting yang tidak disengaja. ST1S06xx tersedia dalam paket DFN6D (3x3 mm).
