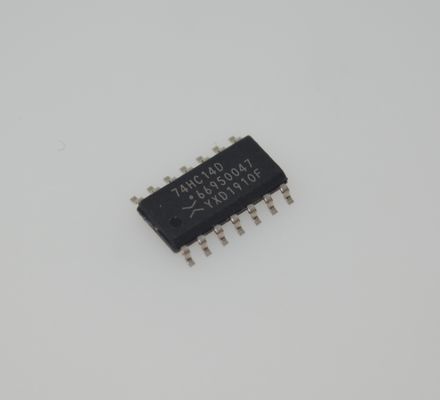

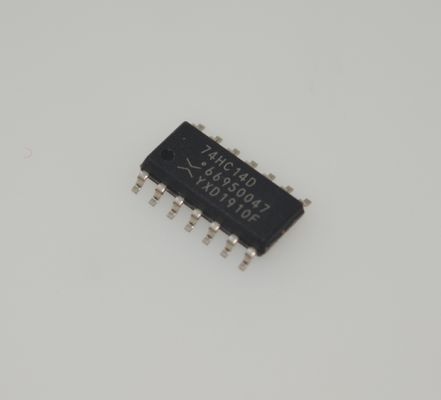

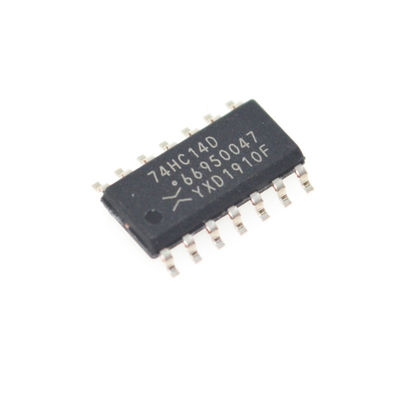

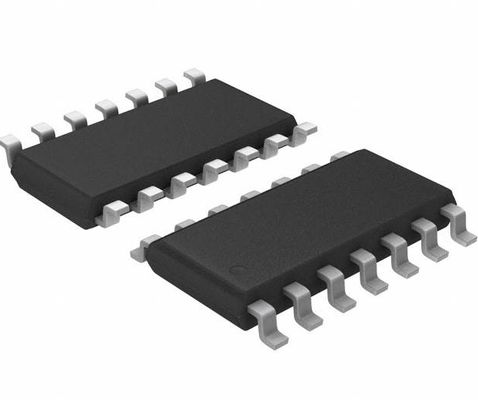

74HC14D Hex Inverter High-Speed CMOS Low Power Schmitt Trigger Wide Voltage (2-6V) High Noise Immunity Direct TTL Compatibility Balanced Propagation Industry Standard Reliability

74HC14D Hex Inverter CMOS Kecepatan Tinggi Daya Rendah Pemicu Schmitt Tegangan Lebar (2-6V) Kekebalan Kebisingan Tinggi Kompatibilitas TTL Langsung Propagasi Seimbang Keandalan Standar Industri

andnbsp;

Fiturandnbsp;

Kecepatan tinggi: tpd = 11 ns (tipikal) pada VCC = 5 V

Disipasi daya rendah: ICC = 1,0 danmicro;A (maks) pada Ta = 25℃

Kekebalan kebisingan tinggi: VH = 1,1 V (tipikal) pada VCC = 4,5 V

Penundaan propagasi seimbang: tPLH andasymp; tPHL

Rentang tegangan operasi lebar: VCC(opr) = 2,0 hingga 6,0 V

andnbsp;

Aplikasi

1. Pengkondisian dan Pembentukan Sinyal

Ini adalah aplikasi yang paling klasik. Struktur input pemicu Schmitt membuatnya tidak sensitif terhadap sinyal yang berubah perlahan atau bising.

Penghilangan Pantulan Sakelar: Menghilangkan pantulan fisik sakelar atau tombol mekanis, memastikan satu kali tekan hanya menghasilkan satu pulsa bersih.

Pembentukan Bentuk Gelombang: Mengubah bentuk gelombang analog seperti gelombang sinus atau segitiga menjadi sinyal digital persegi.

Penyaringan Kebisingan: Memulihkan tingkat logika digital yang bersih dari sinyal dengan kebisingan lingkungan, seringkali dari saluran transmisi yang panjang.

2. Pembangkitan Pulsa dan Pembuatan Bentuk Gelombang

Properti histeresisnya memungkinkannya untuk dengan mudah membangun osilator dan generator pulsa sederhana.

Multivibrator Astabil: Hanya membutuhkan satu resistor dan satu kapasitor untuk membentuk generator gelombang persegi sederhana dan andal untuk membuat sinyal jam

atau pulsa waktu. Ini adalah sumber jam yang sangat umum dan berbiaya rendah dalam sistem seperti mikrokontroler.

Detektor Pulsa: Dapat dirancang untuk mendeteksi tepi (naik atau turun) dari sinyal input dan menghasilkan pulsa output yang sesuai.

3. Pergeseran Tingkat dan Antarmuka

Meskipun rentang tegangan operasinya adalah 2V hingga 6V, ia masih dapat berfungsi sebagai antarmuka dalam sistem tegangan campuran.

Antarmuka yang Kompatibel dengan TTL: 74HC14D dapat langsung terhubung ke sistem logika TTL 5V dan menyediakan output tingkat CMOS, bertindak sebagai penyangga antara dua keluarga logika.

4. Garis Penundaan

Dengan memanfaatkan waktu tunda propagasi tetapnya, ia dapat digunakan untuk membangun rangkaian tunda sederhana. Menghubungkan beberapa inverter secara seri dapat mencapai penundaan tetap yang lebih lama.

andnbsp;

Deskripsi

74HC14D adalah INVERTER SCHMITT CMOS kecepatan tinggi yang dibuat dengan teknologi C2MOS gerbang silikon. Ia mencapai operasi kecepatan tinggi yang mirip dengan LSTTL yang setara sambil mempertahankan disipasi daya rendah CMOS. Konfigurasi dan fungsi pin sama dengan 74HC04D tetapi input memiliki histeresis 25% VCC dan dengan fungsi pemicu schmitt-nya, 74HC14D dapat digunakan sebagai penerima saluran yang akan menerima sinyal input yang lambat.

Semua input dilengkapi dengan rangkaian perlindungan terhadap pelepasan statis atau tegangan berlebih transien.

andnbsp;

INFORMASI
