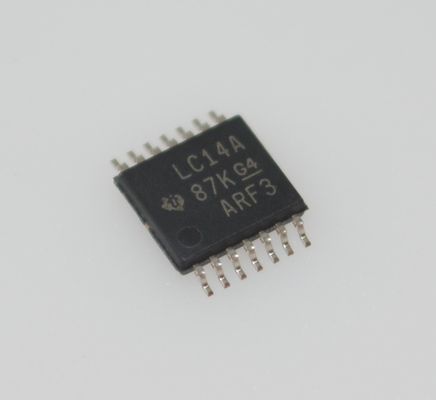

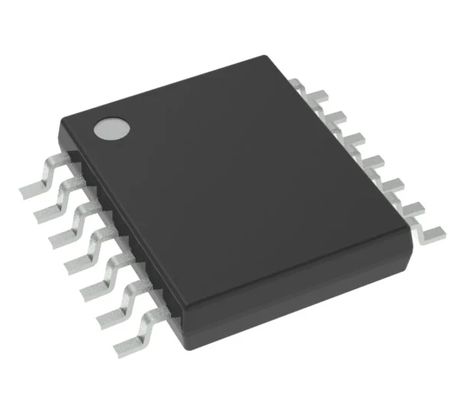

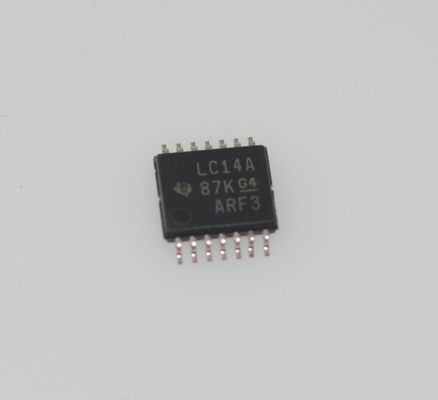

SN74LVC14APWR Inverter Schmitt-Trigger 6-Saluran dengan VCC Lebar 1.65-5.5V 10ns Max tp 0.5μA ICC Rendah ±24mA Output Drive Perlindungan ESD HBM Paket TSSOP-14 & Peringkat -40°C hingga +125°C

SN74LVC14APWR 6-Channel Schmitt-Trigger Inverter dengan 1.65-5.5V Wide VCC 10ns Max tp 0.5μA Low ICC ± 24mA Output Drive HBM ESD Protection TSSOP-14 Package & -40°C sampai +125°C Rating

Fitur

• Kekuatan penguncian melebihi 100 mA per JESD 78, Kelas II

• Perlindungan ESD melebihi JESD 22

Model tubuh manusia 2000-V (A114-A)

Model mesin 200-V (A115-A)

• Bekerja dari 1,65 V hingga 3,6 V VCC

• Terspesifikasi dari 40°C sampai +85°C, 40°C sampai 125°C, dan 55°C sampai 125°C

• Input menerima tegangan hingga 5,5 V

• Maks tpd 6,4 ns pada 3,3 V

• VOLP khas (output ground bounce) < 0,8 V pada VCC = 3,3 V, TA = 25°C

• VOHV tipikal (output VOH undershoot) >2 V pada VCC = 3,3 V, TA = 25°C

• Pada produk yang sesuai dengan MIL-PRF-38535, semua parameter diuji kecuali dinyatakan sebaliknya.

Aplikasi

• Scanner barcode

• Solusi kabel

• E-book

• PC tertanam

• Pemancar medan: sensor suhu atau tekanan

• Biometri sidik jari

• HVAC: pemanasan, ventilasi, dan pendingin udara

• Network Attached Storage (NAS)

• Motherboard server dan PSU

• Software Defined Radio (SDR)

• TV: HDTV, LCD, dan digital

• Sistem komunikasi video

• Kartu akses data nirkabel, headset, keyboard, mouse, dan kartu LAN

Deskripsi

Inverter pemicu Schmitt hex SN54LVC14A dirancang untuk operasi VCC 2,7 V hingga 3,6 V, dan inverter pemicu Schmitt hex SN74LVC14A dirancang untuk operasi VCC 1,65 V hingga 3,6 V.

Perangkat berisi enam inverter independen dan melakukan fungsi Boolean Y = A.

Input dapat didorong dari perangkat 3.3-V atau 5-V. Fitur ini memungkinkan penggunaan perangkat ini sebagai penerjemah dalam lingkungan sistem campuran 3.3-V atau 5-V.

Informasi

Menggambar
