OP275GPZ Audio Op-Amp Terkenal dengan Campuran Bipolar/JFET, Bandwidth 5MHz, Laju Slew 22V/µs, Noise Rendah 6nV/√Hz, Drive Tinggi 10mA, Rentang ±4 hingga ±22V, dan Paket DIP-8/SOIC-8

OP275GPZ Op-Amp Audio Terkemuka dengan Campuran Bipolar/JFET, Bandwidth 5MHz, Laju Slew 22V/µs, Kebisingan Rendah 6nV/√Hz, Drive Tinggi 10mA, Rentang ±4 hingga ±22V dan Paket DIP-8/SOIC-8

FITUR

Karakteristik Suara yang Sangat Baik

Kebisingan Rendah: 6 nV/Hz

Distorsi Rendah: 0.0006%

Laju Slew Tinggi: 22 V/µs

Bandwidth Lebar: 9 MHz

Arus Catu Daya Rendah: 5 mA

Tegangan Offset Rendah: 1 mV

Arus Offset Rendah: 2 nA

Stabil Penguatan Kesatuan

Paket SOIC-8

Paket PDIP-8

APLIKASI

Kinerja Tinggi

Audio Aktif

Filter Amplifier Cepat

Integrator

DESKRIPSI

OP275 adalah amplifier pertama yang menampilkan bagian depan Butler Amplifier. Desain bagian depan baru ini menggabungkan transistor bipolar dan JFET untuk mendapatkan amplifier dengan akurasi dan kinerja kebisingan rendah dari transistor bipolar, serta kecepatan dan kualitas suara dari JFET. Total Harmonic Distortion plus Noise sama dengan amplifier audio sebelumnya, tetapi pada arus catu daya yang jauh lebih rendah.

Sudut l/f yang sangat rendah di bawah 6 Hz mempertahankan respons kepadatan kebisingan yang datar. Apakah kebisingan diukur pada 30 Hz atau 1 kHz, hanya 6 nVHz. Bagian JFET dari tahap input memberikan OP275 laju slew yang tinggi untuk menjaga distorsi tetap rendah, bahkan ketika ayunan output yang besar diperlukan, dan laju slew 22 V/µs dari OP275 adalah yang tercepat dari amplifier audio standar mana pun. Yang terbaik dari semuanya, kebisingan rendah dan kecepatan tinggi ini dicapai dengan menggunakan kurang dari 5 mA arus catu daya, lebih rendah dari amplifier audio standar mana pun.

Peningkatan kinerja dc juga disediakan dengan arus bias dan offset yang sangat berkurang dibandingkan dengan desain bipolar murni. Tegangan offset input dijamin pada 1 mV dan biasanya kurang dari 200 µV. Hal ini memungkinkan OP275 digunakan dalam banyak aplikasi yang digabungkan dc atau penjumlahan tanpa memerlukan seleksi khusus atau penambahan kebisingan dari sirkuit penyesuaian offset tambahan.

Output mampu menggerakkan beban 600  hingga 10 V rms sambil mempertahankan distorsi rendah. THD + Noise pada 3 V rms adalah 0.0006% yang rendah.

OP275 ditentukan pada rentang suhu industri yang diperluas (–40°C hingga +85°C). OP275 tersedia dalam paket DIP dan SOIC-8 plastik. Paket SOIC-8 tersedia dalam gulungan 2500 buah. Banyak amplifier audio tidak ditawarkan dalam paket pemasangan permukaan SOIC-8 karena berbagai alasan; namun, OP275 dirancang sedemikian rupa sehingga akan menawarkan kinerja penuh dalam pengemasan pemasangan permukaan.

INFORMASI

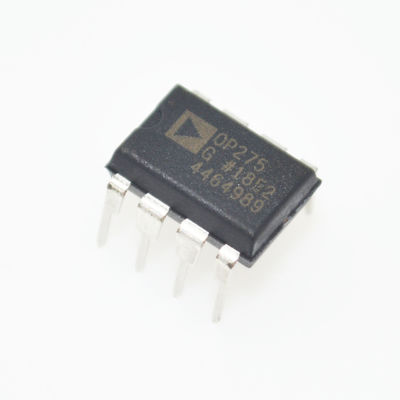

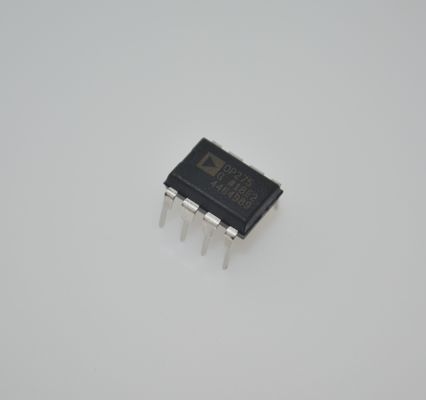

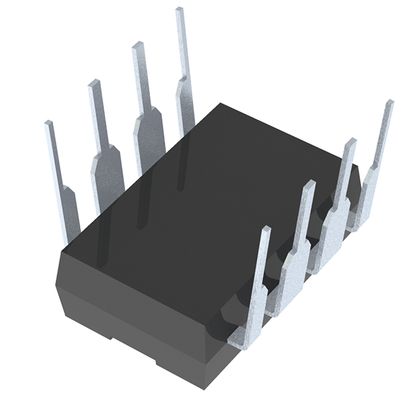

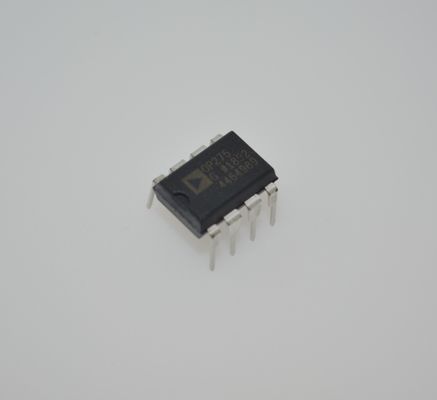

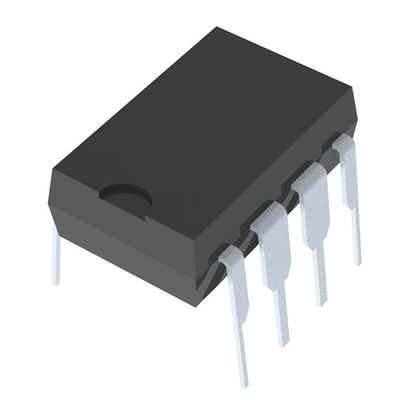

Gambar
