ADM3053BRWZ Transceiver CAN Terisolasi 5kV rms dengan DC-DC Terisolasi Terintegrasi ISO 11898-2 1Mbps CMTI Tinggi Paket SOIC-20 untuk Jaringan Industri dan Kontrol Motor

ADM3053BRWZ 5kV rms Transceiver CAN Terisolasi dengan DC-DC Terisolasi Terintegrasi ISO 11898-2 1Mbps CMTI Tinggi Paket SOIC-20 untuk Jaringan Industri dan Kontrol Motor

andnbsp;

FITUR

Transceiver CAN terisolasi sinyal dan daya 2.5 kV rms

Konverter dc-ke-dc terisolasi terintegrasi isoPower

Operasi 5 V pada VCC

Operasi 5 V atau 3.3 V pada VIO

Sesuai dengan standar ISO 11898

Laju data kecepatan tinggi hingga 1 Mbps

Node yang tidak bertenaga tidak mengganggu bus

Hubungkan 110 atau lebih node pada bus

Kontrol kemiringan untuk mengurangi EMI

Perlindungan penonaktifan termal

Kekebalan transien mode umum tinggi: >25 kV/andmu;s

Persetujuan keselamatan dan peraturan

andnbsp; Pengakuan UL

andnbsp; andnbsp; 2500 V rms selama 1 menit per UL 1577

andnbsp; Penerimaan Komponen CSA Pemberitahuan 5A

andnbsp; Sertifikat Kesesuaian VDE

andnbsp; DIN EN 60747-5-2 (VDE 0884 Bagian 2): 2003-01

andnbsp; andnbsp; VIORM = 560 V puncak

Rentang suhu pengoperasian industri (andminus;40anddeg;C hingga +85anddeg;C)

Tersedia dalam paket SOIC 20-pin, badan lebar

andnbsp;

APLIKASI

Bus data CAN

Jaringan lapangan industri

andnbsp;

DESKRIPSI

ADM3053 adalah transceiver lapisan fisik jaringan area pengontrol (CAN) terisolasi dengan konverter dc-ke-dc terisolasi terintegrasi. ADM3053 sesuai dengan standar ISO 11898.

Perangkat ini menggunakan teknologi iCouplerandreg; Analog Devices, Inc., untuk menggabungkan isolator 2-saluran, transceiver CAN, dan konverter dc-ke-dc isoPowerandreg; Analog Devices ke dalam satu paket pemasangan permukaan SOIC. Osilator on-chip mengeluarkan sepasang bentuk gelombang persegi yang menggerakkan transformator internal untuk menyediakan daya terisolasi. Perangkat ini ditenagai oleh catu daya 5 V tunggal yang mewujudkan solusi CAN yang sepenuhnya terisolasi.

ADM3053 menciptakan antarmuka yang sepenuhnya terisolasi antara pengontrol protokol CAN dan bus lapisan fisik. Ia mampu berjalan pada laju data hingga 1 Mbps.

Perangkat ini memiliki fitur pembatas arus dan penonaktifan termal untuk melindungi terhadap korsleting keluaran. Bagian ini sepenuhnya ditentukan pada rentang suhu industri dan tersedia dalam paket SOIC 20-pin, badan lebar.

ADM3053 berisi teknologi isoPower yang menggunakan elemen switching frekuensi tinggi untuk mentransfer daya melalui transformator. Perawatan khusus harus dilakukan selama tata letak papan sirkuit cetak (PCB) untuk memenuhi standar emisi. Lihat Catatan Aplikasi AN-0971, Rekomendasi untuk Pengendalian Emisi yang Dipancarkan dengan Perangkat isoPower, untuk detail tentang pertimbangan tata letak papan.

andnbsp;

INFORMASI

andnbsp;

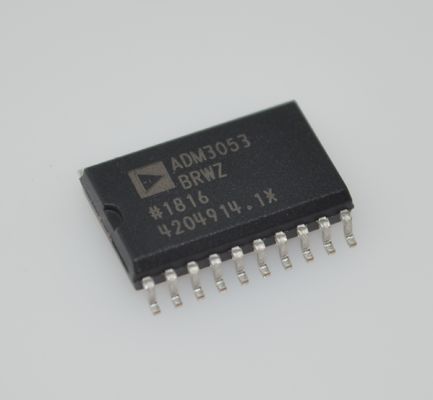

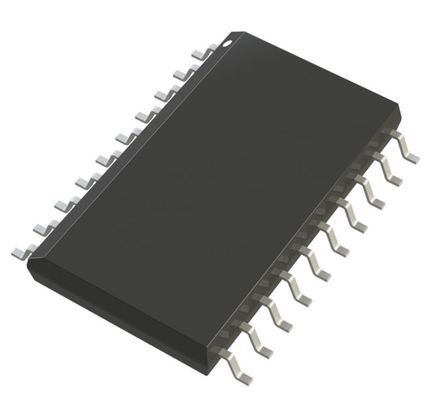

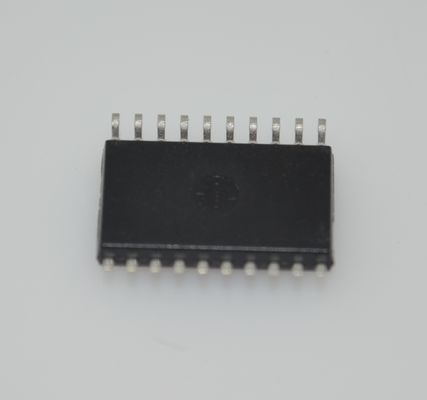

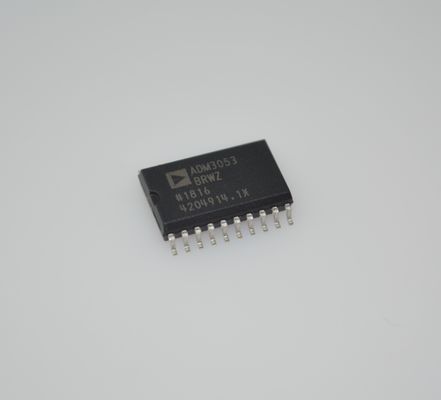

Gambar
