AD828ANZ Op Amp Video Kebisingan Rendah Ganda 50MHz 1200V/µs Laju Slew 0.02%/0.03° Perbedaan Gain/Fase Resistor Pengaturan Gain Internal untuk Pemrosesan CCD Pencitraan Kecepatan Tinggi dan Sistem Ultrasonografi

AD828ANZ Op Amp Video Kebisingan Rendah Ganda 50MHz 1200V/andmicro;s Laju Slew 0,02%/0,03anddeg; Diff Gain/Fase Resistor Pengaturan Gain Internal untuk Pemrosesan CCD Pencitraan Kecepatan Tinggi dan Sistem Ultrasonografi

andnbsp;

FITUR

Performa Video Luar Biasa

andnbsp; Kesalahan Gain dan Fase Diferensial sebesar 0,01% dan 0,05anddeg;

Kecepatan Tinggi

andnbsp; Bandwidth 3 dB 130 MHz (G = +2)

andnbsp; Laju Slew 450 V/ andmicro;s

andnbsp; Waktu Penyelesaian 80 ns hingga 0,01%

Daya Rendah

andnbsp; Arus Catu Daya Maks 15 mA

Kemampuan Drive Output Tinggi

andnbsp; Arus Output Minimum 50 mA per Penguat

andnbsp; Ideal untuk Menggerakkan Kabel yang Diakhiri Belakang

Catu Daya Fleksibel

andnbsp; Ditentukan untuk Pengoperasian +5 V, 5 V, dan 15 V

andnbsp; andplusmn;3,2 V Min Output Swing ke Beban 150 (VS = 5 V)

Performa DC Luar Biasa

andnbsp; Tegangan Offset Input 2,0 mV

Tersedia dalam SOIC 8-Pin dan Mini-DIP Plastik 8-Pin

andnbsp;

Aplikasi

1: Peralatan Video dan Siaran Profesional

Contoh: Driver saluran video, switcher perutean video, saluran kamera siaran, kartu tangkap video kelas profesional.

Alasan: Sangat rendahnya kesalahan gain diferensial (0,02%) dan kesalahan fase diferensial (0,03anddeg;) meminimalkan distorsi warna, memastikan sinyal video fidelitas tinggi, yang merupakan metrik penting dalam video profesional.

2: Sistem Pencitraan Medis

Contoh: Rangkaian terima front-end dalam sistem ultrasonografi medis, perangkat ultrasonografi portabel.

Alasan: Bandwidth tinggi (50MHz) dan laju slew tinggi (1200V/andmicro;s) memungkinkan amplifikasi dan transmisi sinyal gema ultrasonografi frekuensi tinggi yang presisi, sementara performa kebisingan rendahnya membantu meningkatkan rasio sinyal-ke-noise dan kejernihan gambar.

3: Sistem Akuisisi Data Kecepatan Tinggi

Contoh: Pemrosesan sinyal CCD (Charge-Coupled Device) saluran dalam sistem pencitraan, penguat driver untuk ADC (Analog-to-Digital Converter) kecepatan tinggi, front-end osiloskop.

Alasan: Ia dapat dengan cepat merespons dan memperkuat sinyal lemah dari sensor (seperti CCD) dan menggerakkannya dengan setia ke ADC berikutnya tanpa menurunkan integritas sinyal.

4: Sistem Komunikasi dan RF

Contoh: Amplifikasi Frekuensi Menengah (IF), pengkondisian sinyal.

Alasan: Bandwidth dan laju slew yang memadai memungkinkannya untuk menangani sinyal RF dalam rentang IF untuk amplifikasi dan buffering.

andnbsp;

DESKRIPSI

AD828 adalah op amp video ganda berbiaya rendah yang dioptimalkan untuk digunakan dalam aplikasi video yang memerlukan gain +2 atau lebih besar dan kemampuan drive output tinggi, seperti penggerak kabel. Karena daya rendah dan fungsionalitas catu daya tunggalnya, bersama dengan kesalahan gain dan fase diferensial yang sangat baik, AD828 sangat ideal untuk aplikasi yang peka terhadap daya seperti kamera video dan peralatan video profesional.

Dengan spesifikasi video seperti kerataan 0,1 dB hingga 40 MHz dan kesalahan gain dan fase diferensial rendah sebesar 0,01% dan 0,05anddeg;, bersama dengan arus output 50 mA per penguat, AD828 adalah pilihan yang sangat baik untuk aplikasi video apa pun. Bandwidth gain 130 MHz dan laju slew 450 V/andmicro;s membuat AD828 berguna dalam banyak aplikasi kecepatan tinggi, termasuk monitor video, CATV, mesin fotokopi warna, pemindai gambar, dan mesin faks.

AD828 sepenuhnya ditentukan untuk pengoperasian dengan catu daya 5 V tunggal dan dengan catu daya ganda dari andplusmn;5 V hingga andplusmn;15 V. Fleksibilitas catu daya ini, ditambah dengan arus catu yang sangat rendah sebesar 15 mA dan karakteristik ac yang sangat baik dalam semua kondisi catu daya, menjadikan AD828 pilihan ideal untuk banyak aplikasi yang menuntut namun peka terhadap daya.

AD828 adalah op amp umpan balik tegangan yang unggul sebagai tahap gain (gain > +2) atau filter aktif dalam sistem kecepatan tinggi dan video dan mencapai waktu penyelesaian 45 ns hingga 0,1%, dengan tegangan offset input rendah sebesar 2 mV maks.

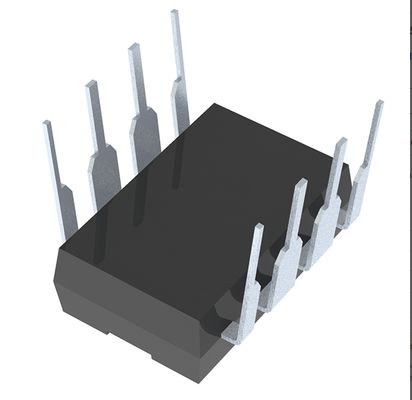

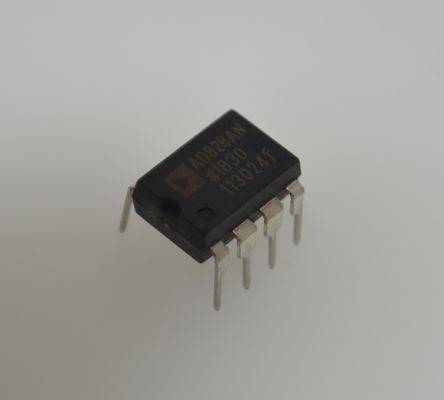

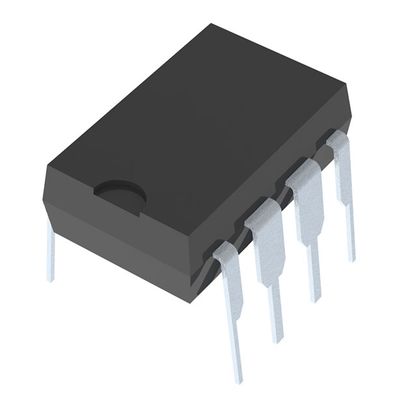

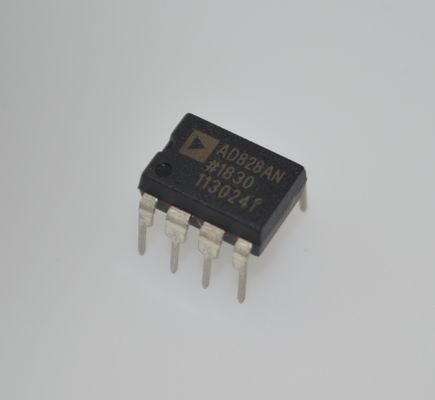

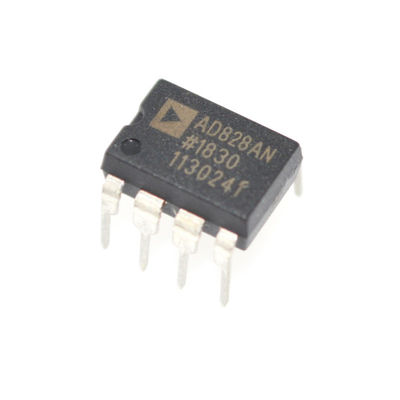

AD828 tersedia dalam paket mini-DIP plastik 8-pin dan SOIC berbiaya rendah.

andnbsp;

INFORMASI

andnbsp;

Gambar
