AD810ANZ Kecepatan Tinggi 300MHz Current Feedback Op Amp 2000V/μs Slew Rate Low Differential Gain/Phase Error of 0.02%/0.02° Stabil pada beban kapasitif tinggi untuk video profesional dan sistem RF

AD810ANZ Op Amp Umpan Balik Arus 300MHz Kecepatan Tinggi Laju Slew 2000V/µs Rendah Kesalahan Penguatan/Fase Diferensial 0.02%/0.02deg; Stabil pada Beban Kapasitif Tinggi untuk Sistem Video dan RF Profesional

FITUR

Kecepatan tinggi

  Bandwidth -3 dB tipikal 80 MHz (G = +1)

  Bandwidth -3 dB tipikal 75 MHz (G = +2)

  Laju slew tipikal 1000 V/µs

  Waktu penyelesaian tipikal 50 ns hingga 0.1% (VOUT = langkah 10 V)

Ideal untuk aplikasi video

  Bandwidth 0.1 dB tipikal 30 MHz (G = +2, VS = ±15 V)

  Penguatan diferensial tipikal 0.02% (VS = ±15 V)

  Fase diferensial tipikal 0.04deg; (VS = ±15 V)

Kebisingan rendah

  Kebisingan tegangan input tipikal 2.9 nV/√Hz

  Kebisingan arus input pembalik tipikal 13 pA/√Hz

Daya rendah

  Arus suplai maksimum 8.0 mA (diam)

  Arus suplai tipikal 2.1 mA (mode mati)

Fungsi nonaktif kinerja tinggi

  Waktu mati: tipikal 100 ns

  Jaminan putus sebelum buat

  Isolasi input ke output 64 dB (keadaan mati)

Pengoperasian yang fleksibel

Ditentukan untuk pengoperasian ±5 V dan ±15 V

  Ayunan output tipikal ±2.9 V ke beban 150 Ω (VS = ±5 V)

APLIKASI

Kamera video profesional

Sistem multimedia

Sistem yang kompatibel dengan NTSC, PAL, dan SECAM

Driver saluran video

Buffer ADC atau DAC

Sirkuit pemulihan DC

DESKRIPSI

AD810 adalah penguat operasional video umpan balik arus, komposit dan kompatibel HDTV, ideal untuk digunakan dalam sistem seperti multimedia, perekam pita digital, dan kamera video. Spesifikasi kerataan 0.1 dB pada bandwidth 30 MHz (G = +2) dan penguatan dan fase diferensial 0.02% dan 0.04deg; (NTSC) menjadikan AD810 ideal untuk sistem video kualitas siaran apa pun. Semua spesifikasi ini berada di bawah kondisi beban 150 Ω (satu kabel yang diakhiri belakang 75 Ω).

AD810 ideal untuk aplikasi sensitif daya seperti kamera video, menawarkan arus suplai daya rendah maksimum 8.0 mA. Fitur nonaktif mengurangi arus suplai daya hanya menjadi 2.1 mA, sementara penguat tidak digunakan, untuk menghemat daya. Lebih lanjut, AD810 ditentukan pada rentang suplai daya ±5 V hingga ±15 V.

AD810 berfungsi baik sebagai buffer ADC atau DAC dalam sistem video karena bandwidth -3 dB penguatan kesatuan (G = +1) 80 MHz. Karena AD810 adalah penguat transimpedansi, bandwidth ini dapat dipertahankan pada berbagai penguatan sambil menampilkan kebisingan rendah 2.9 nV/√Hz untuk aplikasi rentang dinamis yang luas.

INFORMASI

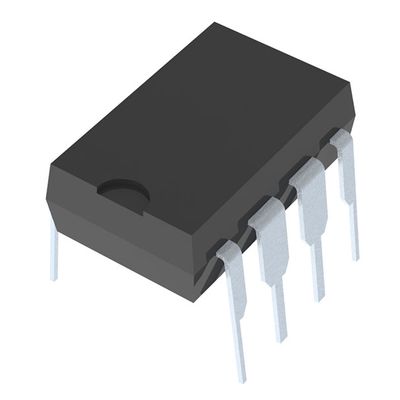

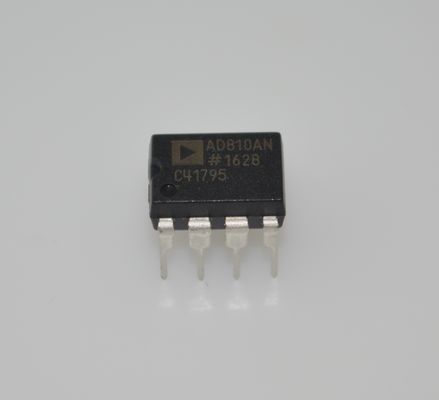

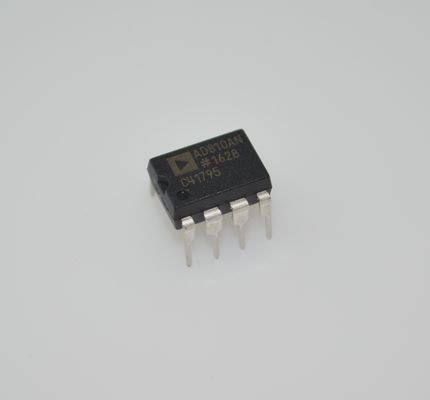

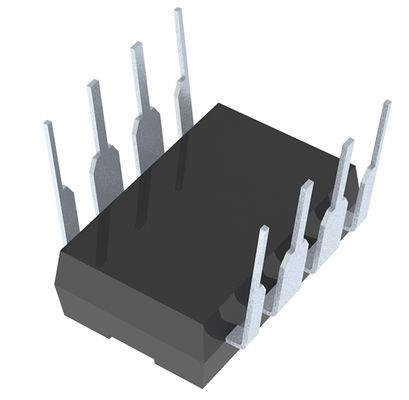

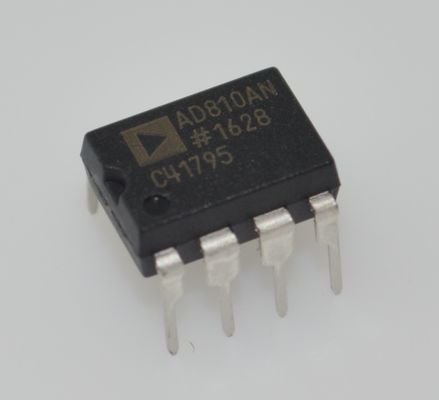

Gambar
