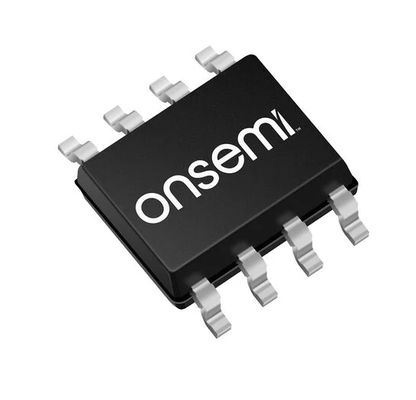

LM393DR2G Dual Comparator Low Power Open-Collector Output Wide 2V-36V Supply ESD Protected Industry Standard Cost-Effective Reliable Performance

LM393DR2G Dual Comparator Output Open-Collector Daya Rendah Rentang Lebar 2V-36V Perlindungan ESD Pasokan Standar Industri Kinerja Andal Hemat Biaya

andnbsp;

Fitur

andbull; Rentang Catu Tunggal Lebar: 2.0 Vdc hingga 36 Vdc

andbull; Rentang Catu Terpisah: andplusmn;1.0 Vdc hingga andplusmn;18 Vdc

andbull; Penarikan Arus Sangat Rendah Terlepas dari Tegangan Catu: 0.4 mA

andbull; Arus Bias Masukan Rendah: 25 nA

andbull; Arus Offset Masukan Rendah: 5.0 nA

andbull; Tegangan Offset Masukan Rendah: 5.0 mV (maks) LM293/393

andbull; Rentang Mode Umum Masukan ke Tingkat Ground

andbull; Rentang Tegangan Masukan Diferensial Sama dengan Tegangan Catu Daya

andbull; Tegangan Keluaran Kompatibel dengan Tingkat Logika DTL, ECL, TTL, MOS, dan CMOS

andbull; Penjepit ESD pada Masukan Meningkatkan Ketahanan Perangkat tanpa Mempengaruhi Kinerja

andbull; Awalan NCV untuk Otomotif dan Aplikasi Lain yang Membutuhkan Persyaratan Perubahan Situs dan Kontrol Unik; Berkualitas AEC-Q100 dan Mampu PPAP

andbull; Perangkat ini Bebas Pb, Bebas Halogen/BFR dan Sesuai dengan RoHS

andnbsp;

Aplikasi

1. Deteksi dan Konversi Tingkat

Berkat struktur keluaran open-collector-nya, ia dapat dengan mudah mencapai konversi dan isolasi antara tingkat tegangan yang berbeda, berfungsi sebagai jembatan antara sistem digital dan analog.

Aplikasi Khusus: Deteksi ambang batas sinyal analog untuk mikrokontroler (Arduino, STM32), mengonversi sinyal analog ke tingkat logika digital (TTL/CMOS), pemantauan tegangan sistem (perlindungan tegangan berlebih/tegangan kurang).

2. Deteksi Ambang Batas Sinyal Sensor

Ini adalah salah satu aplikasi utamanya. Ia dapat membandingkan sinyal sensor kontinu dengan tegangan referensi dan mengeluarkan sinyal digital untuk memicu tindakan selanjutnya ketika sinyal melebihi atau berada di bawah ambang batas.

Aplikasi Khusus: Sensor fotolistrik, kontrol suhu (termostat), deteksi level cairan, alarm asap, sakelar jarak.

3. Pembangkitan Gelombang Persegi dan Gelombang Pulsa

Dengan mengonfigurasi umpan balik positif (mode pemicu Schmitt), ia dapat secara efektif mengonversi sinyal analog yang berubah perlahan atau bising menjadi pulsa digital yang bersih dan tajam, memberikan kekebalan terhadap jitter dan noise.

Aplikasi Khusus: Pembentukan gelombang, menghasilkan gelombang persegi dari gelombang sinus, rangkaian penyingkiran sakelar, pembangkitan modulasi lebar pulsa (PWM).

4. Pembanding Jendela

Dengan menggunakan kedua pembanding di LM393, rangkaian pembanding jendela dapat dibangun untuk menentukan apakah tegangan sinyal berada di dalam atau di luar dua batas tegangan yang telah ditetapkan (jendela).

Aplikasi Khusus: Pemantauan tegangan baterai (memeriksa apakah tegangan berada dalam rentang normal), pemantauan rentang keselamatan dalam kontrol proses.

5. Perangkat Bertenaga Rendah dan Bertenaga Baterai

LM393 beroperasi pada rentang tegangan yang luas (hingga 2V) dan memiliki konsumsi arus diam yang sangat rendah, menjadikannya ideal untuk perangkat portabel yang peka daya dan secara signifikan memperpanjang masa pakai baterai.

Aplikasi Khusus: Remote control, node sensor nirkabel, instrumen portabel, perangkat Internet of Things (IoT).

andnbsp;

Deskripsi

Seri LM393 adalah pembanding tegangan presisi ganda independen yang mampu pengoperasian catu tunggal atau terpisah. Perangkat ini dirancang untuk memungkinkan rentang mode umum ke tingkat ground dengan pengoperasian catu tunggal. Spesifikasi tegangan offset masukan serendah 2.0 mV menjadikan perangkat ini pilihan yang sangat baik untuk banyak aplikasi di elektronik konsumen, otomotif, dan industri.
