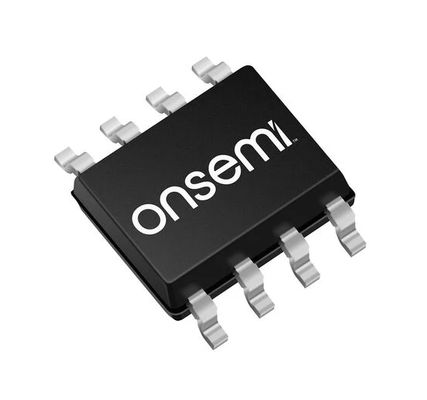

LM358DR2G Low-Power Dual Op-Amp with High Gain Wide Voltage Range (3V-32V) ESD Protection Industry Standard Rail-to-Rail Output Cost-Effective Stable Performance and High Reliability

LM358DR2G Op-Amp Ganda Daya Rendah dengan Rentang Tegangan Lebar Gain Tinggi (3V-32V) Perlindungan ESD Standar Industri Output Rail-to-Rail Kinerja Hemat Biaya danamp; Keandalan Tinggi

andnbsp;

Fitur

andbull; Output Terlindung Hubungan Pendek

andbull; Tahap Input Diferensial Sejati

andbull; Operasi Catu Tunggal: 3.0 V hingga 32 V

andbull; Arus Bias Input Rendah

andbull; Kompensasi Internal

andbull; Rentang Mode Umum Meluas ke Catu Negatif

andbull; Operasi Catu Tunggal dan Terpisah

andbull; Klem ESD pada Input Meningkatkan Ketahanan Perangkat tanpa Mempengaruhi Pengoperasian

andbull; Awalan NCV untuk Otomotif dan Aplikasi Lain yang Membutuhkan Persyaratan Perubahan Situs dan Kontrol Unik; Kualifikasi AECandminus;Q100 dan Mampu PPAP

andbull; Perangkat ini Pbandminus;Bebas, Bebas Halogen/BFR dan Sesuai dengan RoHS

andnbsp;

Aplikasi

1. Pengkondisian Sinyal Sensor

Karena impedansi inputnya yang tinggi dan penguatan yang cukup, LM358 sangat cocok untuk memperkuat sinyal sensor yang lemah ke tingkat yang dapat digunakan untuk dibaca oleh mikrokontroler (seperti Arduino, STM32) ADC.

Aplikasi Khusus: Penguatan sinyal untuk termokopel, sensor tekanan, fotodioda, sensor suhu (misalnya, termistor NTC).

2. Perangkat Bertenaga Baterai/Daya Rendah

Rentang tegangan operasi LM358and#39;s yang luas (serendah 3V) dan konsumsi arus diam yang sangat rendah menjadikannya pilihan ideal untuk perangkat bertenaga baterai, yang secara signifikan memperpanjang masa pakai baterai.

Aplikasi Khusus: Instrumen portabel, remote control, detektor asap, node sensor nirkabel.

3. Penguat dan Buffer DC

Kemampuannya untuk menangani sinyal DC dan kemampuan outputand#39;s untuk berayun ke rel catu daya negatif (ground) membuatnya sangat cocok untuk digunakan sebagai pengikut tegangan (buffer) atau tahap penguatan DC untuk mengisolasi bagian-bagian rangkaian yang berbeda.

Aplikasi Khusus: Pencocokan impedansi, pergeseran level tegangan, penyangga input ADC.

4. Filter dan Integrator Aktif

Meskipun bandwidth-nya terbatas dan tidak cocok untuk aplikasi frekuensi yang sangat tinggi, ia sangat efektif untuk pemrosesan sinyal rentang audio atau frekuensi rendah (seperti penyaringan frekuensi saluran listrik 50/60Hz).

Aplikasi Khusus: Pra-penguat audio, filter lolos-rendah/lolos-tinggi, filter takik kebisingan saluran listrik.

5. Komparator dan Detektor Ambang Batas

Meskipun lebih lambat daripada komparator khusus, LM358 sepenuhnya mampu digunakan dalam aplikasi di mana respons kecepatan tinggi tidak diperlukan, untuk mendeteksi apakah tegangan melebihi nilai yang ditetapkan.

Aplikasi Khusus: Deteksi tegangan lebih/tegangan kurang, komparator jendela, sakelar yang dikontrol cahaya, deteksi level cairan.

6. Manajemen Daya

Rentang tegangan catu dayanya yang luas (hingga 32V) memungkinkannya untuk digunakan secara langsung dalam sistem industri 12V atau 24V untuk memantau tegangan atau arus catu daya.

Aplikasi Khusus: Penguat kesalahan untuk regulator linier, penguatan penginderaan arus, rangkaian pemantauan tegangan.

andnbsp;

Deskripsi

Memanfaatkan desain rangkaian yang disempurnakan untuk Penguat Operasional Quad, penguat operasional ganda ini memiliki konsumsi daya rendah, rentang tegangan input mode umum yang meluas ke ground/VEE, dan operasi catu tunggal atau catu terpisah. Seri LM358 setara dengan satuandminus;setengah dari LM324.

Penguat ini memiliki beberapa keunggulan berbeda dibandingkan jenis penguat operasional standar dalam aplikasi catu tunggal. Mereka dapat beroperasi pada tegangan catu serendah 3.0 V atau setinggi 32 V, dengan arus diam sekitar satuandminus;lima dari yang terkait dengan MC1741 (per basis penguat). Rentang input mode umum mencakup catu daya negatif, sehingga menghilangkan kebutuhan akan komponen bias eksternal dalam banyak aplikasi. Rentang tegangan output juga mencakup tegangan catu daya negatif.

andnbsp;

INFORMASI

andnbsp;

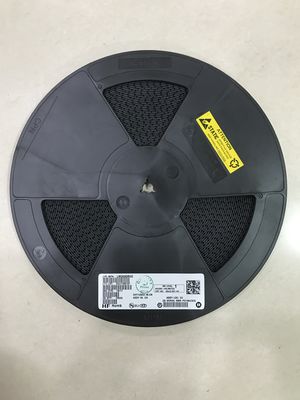

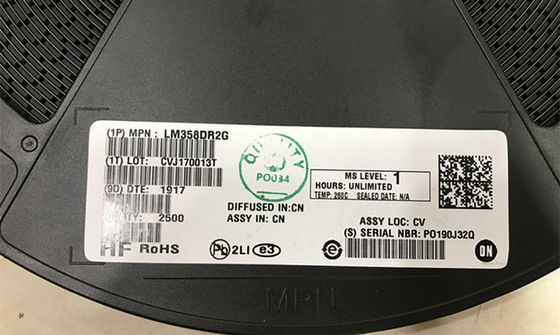

Gambar
