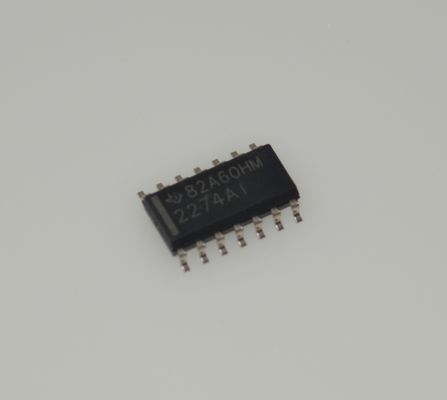

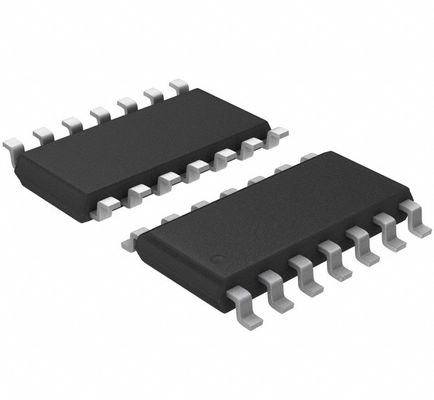

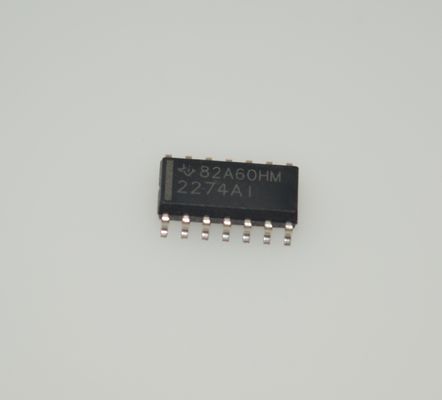

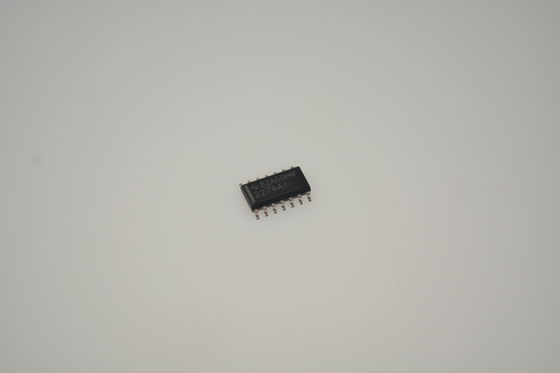

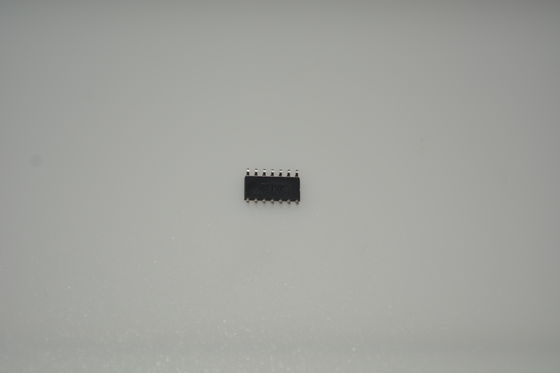

TLC2274AIDR Quad Rail-to-Rail Op Amp with 2.2MHz Bandwidth 3.6V/µs Slew Rate 3V to 16V Supply Low Noise Low Input Bias High Output Drive SOIC-14 Package and Extended Temperature Range

TLC2274AIDR Quad Rail-to-Rail Op Amp dengan Bandwidth 2.2MHz Laju Slew 3.6V/µs Catu Daya 3V hingga 16V Kebisingan Rendah Bias Input Rendah Drive Output Tinggi Paket SOIC-14 dan Rentang Suhu Diperluas

andnbsp;

Fitur

andbull; Output Swing Termasuk Kedua Rel Catu Daya

andbull; Kebisingan Rendah: 9 nV/√Hz Khas pada f = 1 kHz

andbull; Arus Bias Input Rendah: 1-pA Khas

andbull; Sepenuhnya Ditentukan untuk Operasi Catu Daya Tunggal dan Terpisah

andbull; Rentang Tegangan Input Mode Umum Termasuk Rel Negatif

andbull; Bandwidth Penguatan Tinggi: 2.2-MHz Khas

andbull; Laju Slew Tinggi: 3.6-V/µs Khas

andbull; Tegangan Offset Input Rendah: 950 µV Maksimum pada TA = 25°C

andbull; Macromodel Termasuk

andbull; Peningkatan Kinerja untuk TLC272 dan TLC274

andbull; Tersedia dalam Q-Temp Otomotif

andnbsp;

Aplikasi

andbull; Barang Putih (Kulkas, Mesin Cuci)

andbull; Sistem Pemantauan Genggam

andbull; Kontrol Konfigurasi dan Dukungan Cetak

andbull; Antarmuka Transduser

andbull; Aplikasi Bertenaga Baterai

andnbsp;

Deskripsi

TLC2272 dan TLC2274 adalah penguat operasional ganda dan kuadruple dari Texas Instruments. Kedua perangkat menunjukkan kinerja output rail-to-rail untuk meningkatkan rentang dinamis dalam aplikasi catu daya tunggal atau terpisah. Keluarga TLC227x menawarkan bandwidth 2 MHz dan laju slew 3 V/µs untuk aplikasi berkecepatan lebih tinggi. Perangkat ini menawarkan kinerja AC yang sebanding sambil memiliki kebisingan, tegangan offset input, dan disipasi daya yang lebih baik daripada penguat operasional CMOS yang ada. TLC227x memiliki tegangan kebisingan 9 nV/√Hz, dua kali lebih rendah dari solusi kompetitif.

Keluarga perangkat TLC227x, yang menunjukkan impedansi input tinggi dan kebisingan rendah, sangat baik untuk pengkondisian sinyal kecil untuk sumber impedansi tinggi seperti transduser piezoelektrik. Karena tingkat disipasi daya mikro, perangkat ini berfungsi dengan baik dalam aplikasi pemantauan genggam dan penginderaan jarak jauh. Selain itu, fitur output rail-to-rail, dengan catu daya tunggal atau terpisah, menjadikan keluarga ini pilihan yang tepat saat berinteraksi dengan konverter analog-ke-digital (ADC). Untuk aplikasi presisi, keluarga TLC227xA tersedia dengan tegangan offset input maksimum 950 µV. Keluarga ini sepenuhnya dikarakterisasi pada 5 V dan ±5 V.

TLC227x juga membuat peningkatan yang bagus untuk TLC27x dalam desain standar. Mereka menawarkan peningkatan rentang dinamis output, tegangan kebisingan yang lebih rendah, dan tegangan offset input yang lebih rendah. Kumpulan fitur yang ditingkatkan ini memungkinkan mereka digunakan dalam berbagai aplikasi yang lebih luas. Untuk aplikasi yang membutuhkan drive output yang lebih tinggi dan rentang tegangan input yang lebih luas, lihat perangkat TLV2432 dan TLV2442.

Jika desain memerlukan penguat tunggal, lihat keluarga TLV2211, TLV2221, dan TLV2231. Perangkat ini adalah penguat operasional rail-to-rail tunggal dalam paket SOT-23. Ukuran kecil dan konsumsi daya yang rendah membuatnya ideal untuk peralatan bertenaga baterai dengan kepadatan tinggi.

andnbsp;

INFORMASI

andnbsp;

Gambar
