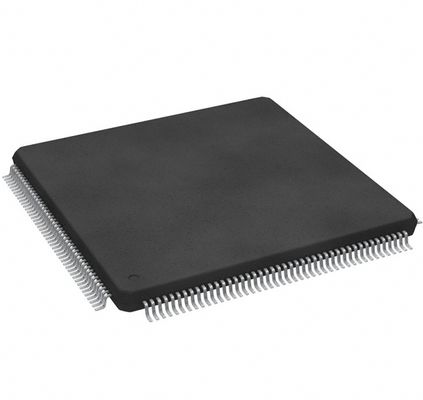

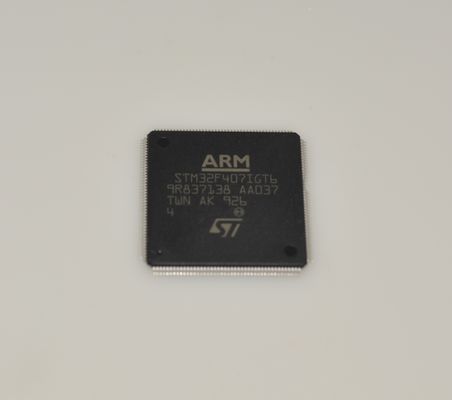

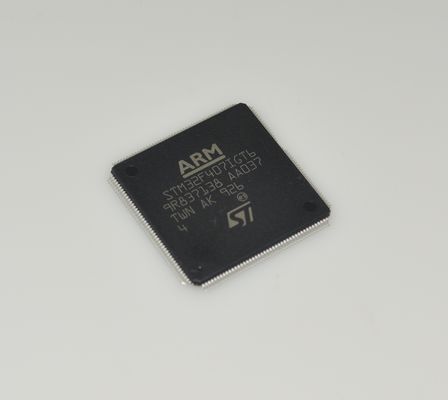

STM32F407IGT6 168MHz Cortex-M4 w/ FPU 1MB Flash 192KB RAM Ethernet Camera IF Cryptographic Acceleration Extensive Timers and Connectivity

STM32F407IGT6 168MHz Cortex-M4 w/ FPU 1MB Flash 192KB RAM Ethernet Camera IF Akselerasi Kriptografi Timer & Konektivitas Ekstensif

Fitur

• Termasuk teknologi paten tercanggih ST

• Inti: Armandreg; CPU 32-bit Cortexandreg;-M4 dengan FPU, akselerator real-time adaptif (ART Accelerator) yang memungkinkan eksekusi 0-wait state dari memori flash, frekuensi hingga 168 MHz, unit perlindungan memori, 210 DMIPS/ 1.25 DMIPS/MHz (Dhrystone 2.1), dan instruksi DSP

• Memori

  – Hingga 1 Mbyte memori flash

  – Hingga 192+4 Kbytes SRAM termasuk 64 Kbyte CCM (memori yang digabungkan inti) data RAM

  – 512 byte memori OTP

  – Pengontrol memori statis fleksibel yang mendukung Compact Flash, SRAM, PSRAM, memori NOR dan NAND

• Antarmuka paralel LCD, mode 8080/6800

• Jam, reset, dan manajemen suplai

  – Suplai aplikasi 1.8 V hingga 3.6 V dan I/O

  – POR, PDR, PVD dan BOR

  – Osilator kristal 4-hingga-26 MHz

  – RC internal 16 MHz yang dipangkas pabrik (akurasi 1%)

  – Osilator 32 kHz untuk RTC dengan kalibrasi

  – RC 32 kHz internal dengan kalibrasi

• Operasi daya rendah

  – Mode Tidur, Berhenti, dan Siaga

  – Suplai VBAT untuk RTC, 20andtimes;32-bit register cadangan + SRAM cadangan 4 KB opsional

• Konverter A/D 3andtimes;12-bit, 2.4 MSPS: hingga 24 saluran dan 7.2 MSPS dalam mode interleaved tiga kali lipat

• Konverter D/A 2andtimes;12-bit

• DMA serbaguna: pengontrol DMA 16-stream dengan FIFO dan dukungan burst

• Hingga 17 timer: hingga dua belas timer 16-bit dan dua timer 32 bit hingga 168 MHz, masing-masing dengan hingga 4 masukan IC/OC/PWM atau penghitung pulsa dan kuadratur (inkremental)

• Mode debug

  – Antarmuka serial wire debug (SWD) & JTAG

  – Cortex-M4 Embedded Trace Macrocellandtrade;

• Hingga 140 port I/O dengan kemampuan interupsi

  – Hingga 136 I/O cepat hingga 84 MHz

  – Hingga 138 I/O toleran 5 V

• Hingga 15 antarmuka komunikasi

  – Hingga 3 andtimes; antarmuka I2C (SMBus/PMBus)

  – Hingga 4 USART/2 UART (10.5 Mbit/s, antarmuka ISO 7816, LIN, IrDA, kontrol modem)

  – Hingga 3 SPI (42 Mbits/s), 2 dengan I2S full-duplex muxed untuk mencapai akurasi kelas audio melalui PLL audio internal atau jam eksternal

  – 2 andtimes; antarmuka CAN (2.0B Aktif)

  – Antarmuka SDIO

• Konektivitas canggih

  – Pengontrol USB 2.0 kecepatan penuh device/host/OTG dengan PHY on-chip

  – Pengontrol USB 2.0 kecepatan tinggi/kecepatan penuh device/host/OTG dengan DMA khusus, PHY kecepatan penuh on-chip dan ULPI

  – MAC Ethernet 10/100 dengan DMA khusus: mendukung perangkat keras IEEE 1588v2, MII/RMII

Aplikasi

Otomatisasi dan Kontrol Industri – Seperti PLC, penggerak motor, jaringan industri, dan antarmuka human-machine (HMI).

Peralatan Medis dan Perawatan Kesehatan – Termasuk monitor pasien, perangkat diagnostik, dan instrumen medis portabel.

Elektronik Konsumen dan IoT – Digunakan dalam peralatan rumah pintar kelas atas, gateway IoT, dan sistem pemrosesan audio.

Otomotif dan Transportasi – Berlaku dalam sistem kontrol bodi, subsistem infotainment, dan terminal manajemen armada.

Pemrosesan Gambar dan Aplikasi Video – Mendukung pemindai kode batang, penglihatan mesin dasar, dan akuisisi data sistem pengawasan.

Deskripsi

Keluarga STM32F405xx dan STM32F407xx didasarkan pada inti RISC 32-bit Armandreg; Cortexandreg;-M4 berkinerja tinggi yang beroperasi pada frekuensi hingga 168 MHz. Inti Cortexandreg;-M4 menampilkan unit floating-point (FPU) presisi tunggal yang mendukung semua instruksi pemrosesan data presisi tunggal Arm dan tipe data. Ia juga mengimplementasikan serangkaian lengkap instruksi DSP dan unit perlindungan memori (MPU) yang meningkatkan keamanan aplikasi.

Keluarga STM32F405xx dan STM32F407xx menggabungkan memori tertanam berkecepatan tinggi (memori flash hingga 1 Mbyte, hingga 192 Kbytes SRAM), hingga 4 Kbytes SRAM cadangan, dan berbagai I/O dan periferal yang disempurnakan yang terhubung ke dua bus APB, tiga bus AHB, dan matriks bus multi-AHB 32-bit.

Semua perangkat menawarkan tiga ADC 12-bit, dua DAC, RTC daya rendah, 12 timer 16-bit serbaguna termasuk dua timer PWM untuk kontrol motor, dua timer 32-bit serbaguna. generator angka acak sejati (RNG). Mereka juga menampilkan antarmuka komunikasi standar dan canggih.

• Hingga tiga I2C

• Tiga SPI, dua I2S full duplex. Untuk mencapai akurasi kelas audio, periferal I2S dapat di-clock melalui PLL audio internal khusus atau melalui jam eksternal untuk memungkinkan sinkronisasi

• Empat USART ditambah dua UART

• USB OTG kecepatan penuh dan USB OTG kecepatan tinggi dengan kemampuan kecepatan penuh (dengan ULPI)

• Dua CAN

• Antarmuka SDIO/MMC

• Ethernet dan antarmuka kamera hanya tersedia pada perangkat STM32F407xx

INFORMASI

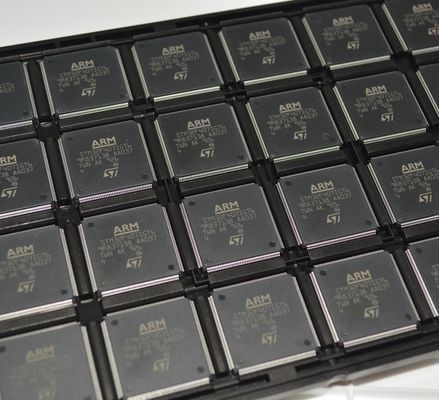

Gambar
