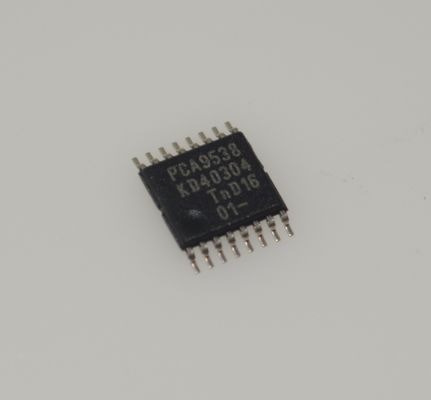

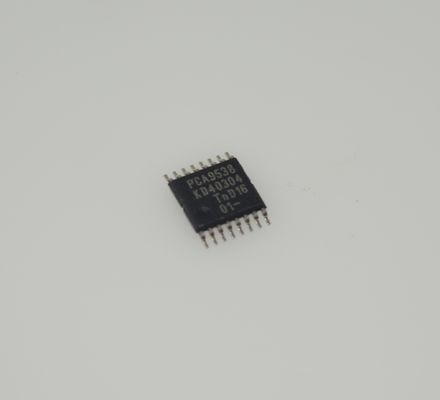

PCA9538PW 8-bit I2C I/O Expander with Low Voltage Operation Interrupt Output Polarity Inversion Low Standby Current and Small Package for Servers LCDs and Industrial Control

PCA9538PW Ekspander I/O I2C 8-bit dengan Operasi Tegangan Rendah, Inversi Polaritas Output Interupsi, Arus Siaga Rendah, dan Paket Kecil untuk Server, LCD, dan Kontrol Industri

Fitur

• Konsumsi arus siaga rendah 1 danmu;A maks

• Ekspander port paralel ke I2C

• Output interupsi aktif-rendah open-drain

• Input reset aktif-rendah

• Rentang tegangan catu daya operasi 2,3 V hingga 5,5 V

• Port I/O Toleran 5-V

• Bus I2C Cepat 400-kHz

• Dua pin alamat perangkat keras memungkinkan hingga empat perangkat pada I2C/SMBus

• Register konfigurasi input dan output

• Register inversi polaritas

• Power-up dengan semua saluran dikonfigurasi sebagai input

• Tidak ada gangguan saat power up

• Filter noise pada input SCL/SDA

• Output terkunci dengan kemampuan drive arus tinggi maksimum untuk langsung menggerakkan LED

• Kinerja latch-up melebihi 100 mA Per JESD 78, kelas II

• Perlindungan ESD melebihi JESD 22

  – Model Human-body 2000-V (A114-A)

  – Model Machine 200-V (A115-A)

  – Model Charged-device 1000-V (C101)

Aplikasi

1. Server dan Perangkat Keras Pusat Data

Keunggulan Utama yang Digunakan:Antarmuka Iandsup2;C memungkinkan manajemen terpusat, sementara fungsi output interupsi memungkinkan respons waktu nyata terhadap perubahan status, sehingga cocok untuk pemantauan perangkat keras berkepadatan tinggi.

Aplikasi Khas:Kontrol kipas pada motherboard server, pemantauan status daya, ekspansi sinyal backplane hot-swap, dan manajemen sensor sasis.

2. Kontrol Industri dan Otomatisasi

Keunggulan Utama yang Digunakan:Kompatibilitas tegangan lebar (1,65V hingga 5,5V) dan dukungan rentang suhu industri lingkungan yang keras; fungsionalitas interupsi mengurangi overhead polling MCU.

Aplikasi Khas:Ekspansi I/O PLC, akuisisi status sensor, antarmuka pengontrol motor, tombol panel industri dan kontrol indikator.

3. Perangkat Elektronik Konsumen dan Perangkat Tampilan

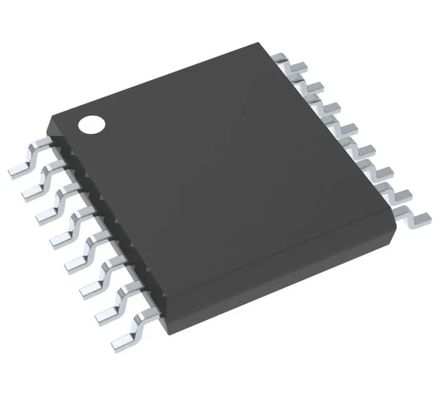

Keunggulan Utama yang Digunakan:Paket kecil (TSSOP-16) menghemat ruang, arus siaga rendah memperpanjang masa pakai baterai, dan inversi polaritas menyederhanakan desain sirkuit.

Aplikasi Khas:Papan kontrol peralatan pintar, antarmuka kunci LCD TV/monitor, pengontrol jarak jauh drone, node sensor rumah pintar.

4. Sistem Tertanam dan Perangkat IoT

Keunggulan Utama yang Digunakan:Bus Iandsup2;C menghemat sumber daya pin MCU, konsumsi daya rendah cocok untuk skenario bertenaga baterai, dan arah I/O yang dapat dikonfigurasi meningkatkan fleksibilitas.

Aplikasi Khas:Ekspansi antarmuka gateway IoT, ekspansi fungsionalitas papan pengembangan tertanam, pencatat data bertenaga baterai, kontrol perangkat portabel.

Deskripsi

PCA9538 adalah ekspander I/O 8-bit dari ekspansi input dan output paralel (I/O) serbaguna untuk protokol bus I2C (atau SMBus) dua-jalur dua arah. Perangkat ini dapat beroperasi dengan rentang catu daya dari 2,3 V hingga 5,5 V. Perangkat ini mendukung frekuensi clock 100-kHz (Mode Standar) dan 400-kHz (Mode Cepat). Perangkat ini, bersama dengan ekspander I/O lainnya, menyediakan solusi sederhana ketika I/O tambahan diperlukan untuk sakelar, sensor, tombol tekan, LED, kipas, dan sebagainya.

Fitur PCA9538 termasuk interupsi yang dihasilkan pada pin INT setiap kali status port input berubah. Pin alamat yang dapat dipilih perangkat keras A0 dan A1 memungkinkan hingga empat perangkat PCA9538 pada bus I2C yang sama. Perangkat ini juga dapat direset ke status defaultnya dengan menggunakan fitur RESET atau dengan melakukan siklus catu daya untuk menyebabkan reset saat power-on.

INT dapat dihubungkan ke input interupsi dari mikrokontroler. Dengan mengirimkan sinyal interupsi pada jalur ini, I/O jarak jauh dapat memberi tahu mikrokontroler jika ada data yang masuk pada portnya tanpa harus berkomunikasi melalui bus I2C. Dengan demikian, PCA9538 dapat tetap menjadi perangkat slave sederhana.

Output perangkat (terkunci) memiliki kemampuan drive arus tinggi untuk langsung menggerakkan LED. Ia memiliki konsumsi arus yang rendah.

Dua pin perangkat keras (A0 dan A1) digunakan untuk memprogram dan memvariasikan alamat I2C tetap dan memungkinkan hingga empat perangkat untuk berbagi bus I2C atau SMBus yang sama.
