MSP430G2553IPW28R: 16MHz 16-bit Ultra-Low-Power MCU with 16KB Flash, 512B RAM, 10-bit ADC, Timer, UART/SPI/I2C, On-chip Emulation and Extended Temp Range for Embedded Systems

MSP430G2553IPW28R: MCU Ultra-Low-Power 16-bit 16MHz dengan Flash 16KB, RAM 512B, ADC 10-bit, Timer, UART/SPI/I2C, Emulasi On-chip & Rentang Suhu Diperluas untuk Sistem Tertanam

FITUR

• Rentang Tegangan-Rendah: 1.8 V hingga 3.6 V

• Konsumsi Daya Ultra-Rendah

  – Mode Aktif: 230 µA pada 1 MHz, 2.2 V

  – Mode Siaga: 0.5 µA

  – Mode Mati (Retensi RAM): 0.1 µA

• Lima Mode Hemat Daya

• Bangun Ultra-Cepat Dari Mode Siaga dalam Waktu Kurang Dari 1 µs

• Arsitektur RISC 16-Bit, Waktu Siklus Instruksi 62.5-ns

• Konfigurasi Modul Jam Dasar

  – Frekuensi Internal hingga 16 MHz Dengan Empat Frekuensi Terkalibrasi

  – Osilator Frekuensi-Rendah (LF) Internal Daya-Sangat-Rendah

  – Kristal 32-kHz

  – Sumber Jam Digital Eksternal

• Dua Timer_A 16-Bit Dengan Tiga Register Tangkap/Bandingkan

• Hingga 24 Pin I/O yang Diaktifkan Sentuhan-Kapasitif

• Antarmuka Komunikasi Serial Universal (USCI)

  – UART yang Ditingkatkan Mendukung Deteksi Baudrate Otomatis (LIN)

  – Encoder dan Decoder IrDA

  – SPI Sinkron

  – I²C™

• Komparator On-Chip untuk Fungsi Pembandingan Sinyal Analog atau Konversi Analog-ke-Digital (A/D) Lereng

• Konverter Analog-ke-Digital (A/D) 10-Bit 200-ksps Dengan Referensi Internal, Sample and-Hold, dan Autoscan (Lihat Tabel 1)

• Detektor Brownout

• Pemrograman Onboard Serial, Tidak Perlu Tegangan Pemrograman Eksternal, Perlindungan Kode yang Dapat Diprogram oleh Sekring Keamanan

• Logika Emulasi On-Chip Dengan Antarmuka Spy-Bi-Wire

• Anggota Keluarga Dirangkum dalam Tabel 1

• Opsi Paket– TSSOP: 20 Pin, 28 Pin– PDIP: 20 Pin– QFN:32Pin

Aplikasi

1. Perangkat Pemantauan Medis dan Kesehatan Portabel

Keunggulan Utama yang Digunakan: Daya ultra-rendah (beberapa mode daya-rendah, mis., LPM3/LPM4) memperpanjang masa pakai baterai; ADC 10-bit secara langsung memperoleh sinyal sensor analog.

Aplikasi Khas: Oksimeter pulsa genggam, termometer digital, pengukur glukosa portabel, gelang kesehatan yang dapat dikenakan tingkat pemula.

2. Elektronik Konsumen dan Perangkat Portabel Pribadi

Keunggulan Utama yang Digunakan: Ukuran kecil (TSSOP-28) dan konsumsi daya rendah membuatnya cocok untuk skenario yang dibatasi ruang dan daya.

Aplikasi Khas: Remote control, mainan elektronik, sikat gigi digital, smartwatch dasar, gadget portabel.

3. Sistem Penginderaan dan Kontrol Industri

Keunggulan Utama yang Digunakan: ADC, timer, dan antarmuka komunikasi terintegrasi (UART/SPI/I2C) menghubungkan dan mengontrol berbagai sensor; rentang suhu yang diperluas mendukung lingkungan yang lebih keras.

Aplikasi Khas: Hub sensor, pencatat data, pengukur aliran, kontrol motor sederhana, pengontrol jarak jauh industri.

4. Rumah Pintar dan Otomatisasi

Keunggulan Utama yang Digunakan: I/O dan antarmuka komunikasi yang berlimpah memfasilitasi konektivitas dan kontrol periferal; daya ultra-rendah cocok untuk perangkat yang selalu aktif bertenaga baterai.

Aplikasi Khas: Kunci pintar, node sensor suhu/kelembaban, sakelar pintar, alarm, pengontrol pintu garasi.

5. Node Akhir IoT

Keunggulan Utama yang Digunakan: Berfungsi sebagai pengontrol utama untuk mengumpulkan data sensor dan mengunggah melalui antarmuka serial (mis., modul Bluetooth/Wi-Fi); konsumsi dayanya yang rendah adalah keuntungan utama.

Aplikasi Khas: Node sensor nirkabel bertenaga baterai, monitor lingkungan, sensor IoT pertanian.

DESKRIPSI

Keluarga mikrokontroler ultra-low-power Texas Instruments MSP430 terdiri dari beberapa perangkat yang menampilkan serangkaian periferal yang berbeda yang ditargetkan untuk berbagai aplikasi. Arsitektur, dikombinasikan dengan lima mode daya-rendah, dioptimalkan untuk mencapai masa pakai baterai yang diperpanjang dalam aplikasi pengukuran portabel. Perangkat ini menampilkan CPU RISC 16-bit yang kuat, register 16-bit, dan generator konstan yang berkontribusi pada efisiensi kode maksimum. Osilator yang dikontrol secara digital (DCO) memungkinkan bangun dari mode daya-rendah ke mode aktif dalam waktu kurang dari 1 µs.

Seri MSP430G2x13 dan MSP430G2x53 adalah mikrokontroler sinyal campuran ultra-low-power dengan timer 16 bit bawaan, hingga 24 pin yang diaktifkan sentuhan-kapasitif I/O, komparator analog serbaguna, dan kemampuan komunikasi bawaan menggunakan antarmuka komunikasi serial universal. Selain itu, anggota keluarga MSP430G2x53 memiliki konverter analog-ke-digital (A/D) 10-bit. Untuk detail konfigurasi, lihat Tabel 1.

Aplikasi tipikal termasuk sistem sensor berbiaya rendah yang menangkap sinyal analog, mengubahnya menjadi nilai digital, dan kemudian memproses data untuk ditampilkan atau untuk transmisi ke sistem host.

INFORMASI

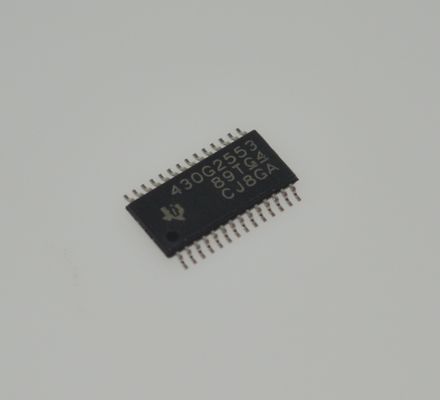

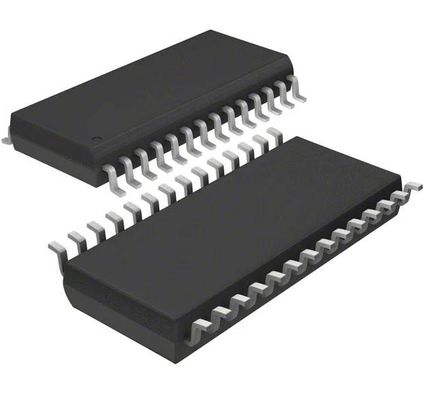

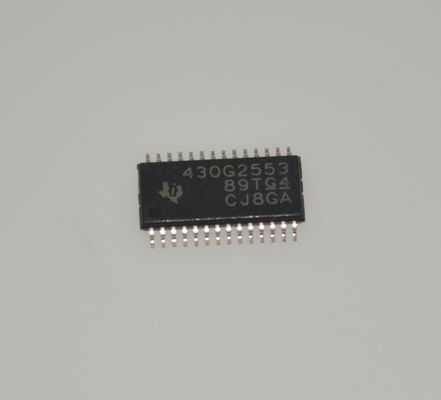

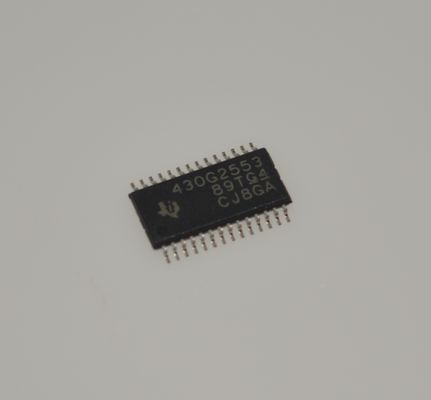

Gambar
