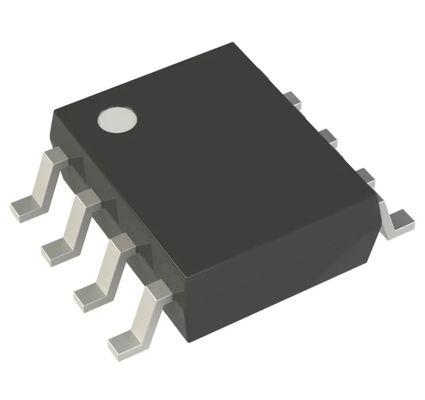

M41T81SM6F Serial I²C RTC with Battery Switchover 200ns Time-Keeping Low 400nA Current 2.5-5.5V Operation Industrial -40°C to +85°C 8-DIP Package Integrated Oscillator and Square Wave Output

M41T81SM6F Iandsup2;C RTC Serial dengan Sakelar Baterai 200ns Penjaga Waktu Arus Rendah 400nA Operasi 2.5-5.5V Industri -40anddeg;C hingga +85anddeg;C Paket 8-DIP Osilator Terintegrasi & Keluaran Gelombang Persegi

andnbsp;

Fitur

■ Penghitung untuk persepuluh/ratusan detik, detik, menit, jam, hari, tanggal, bulan, tahun, dan abad

■ Osilator kristal 32 KHz dengan kapasitansi beban terintegrasi (12,5 pf) yang memberikan stabilitas osilator yang luar biasa dan pengoperasian resistansi seri kristal tinggi)

■ Deteksi penghentian osilator (memantau pengoperasian jam)

■ Antarmuka serial mendukung bus I2C (protokol 400 kHz)

■ Arus suplai baterai sangat rendah 0,6 danmicro;A (tip)

■ Tegangan pengoperasian jam 2,0 hingga 5,5 V

■ Sirkuit sakelar dan deselect otomatis (referensi tetap) yang memberikan pengoperasian penuh dalam aplikasi 3,0 V)

■ VCC = 2,7 hingga 5,5 V

■ 2,5 V danle; VPFD danle; 2,7 V

■ Stempel waktu mati daya (bit HT) yang memungkinkan penentuan waktu yang berlalu dalam cadangan baterai

■ Bendera baterai lemah

■ Fungsi alarm dan interupsi yang dapat diprogram (valid bahkan selama mode cadangan baterai)

■ Pewaktu pengawas yang dapat diprogram secara akurat (dari 62,5 ms hingga 128 s)

■ Kalibrasi jam perangkat lunak (untuk mengkompensasi penyimpangan kristal karena suhu)

■ Suhu pengoperasian andndash;40 hingga 85 anddeg;C

■ Pilihan paket termasuk SOIC 8-pin atau SOIC kristal tertanam 18-pin

andnbsp;

Aplikasi

1. Otomatisasi Industri & Sistem Kontrol

* Kasus Penggunaan: Pengontrol Logika yang Dapat Diprogram (PLC), PC Industri (IPC), Sistem Kontrol Terdistribusi (DCS), pencatat data sensor.
* Mengapa: Rentang suhu yang diperluas (-40anddeg;C hingga +85anddeg;C) dan lubang tembus paket 8-DIP membuatnya cukup kuat untuk lingkungan industri yang keras, memastikan pencatatan waktu dan pencatatan peristiwa yang akurat.

2. Telekomunikasi & Infrastruktur Jaringan
* Kasus Penggunaan: Router, sakelar, pengontrol stasiun dasar, Penyimpanan yang Terpasang di Jaringan (NAS).
* Mengapa: Peralatan ini membutuhkan penjagaan waktu yang tepat untuk menyinkronkan log, mengelola lalu lintas jaringan, dan pelacakan kesalahan. Antarmuka Iandsup2;C-nya memungkinkan koneksi yang mudah ke prosesor utama, dan fungsi sakelar baterai menjamin waktu tetap dipertahankan selama kehilangan daya utama.

3. Elektronik Konsumen & Peralatan Cerdas
* Kasus Penggunaan: Meteran pintar canggih, inverter surya, peralatan kelas atas (misalnya, oven, mesin cuci), terminal Point-of-Sale (POS).
* Mengapa: Konsumsi daya yang sangat rendah (400nA) sangat penting untuk perangkat yang didukung baterai. Misalnya, dalam meteran pintar, baterai cadangan dapat mempertahankan penjagaan waktu selama kegagalan daya utama berkat penarikan minimal RTC, memastikan waktu peristiwa penting dicatat.

4. Peralatan Pencatatan Data & Pengukuran
* Kasus Penggunaan: Stasiun pemantauan lingkungan, perekam data kendaraan, instrumentasi ilmiah.
* Mengapa: Menyediakan stempel waktu yang akurat untuk setiap titik data sangat penting. Fitur sakelar baterai memastikan waktu tidak pernah hilang selama pemadaman listrik, dan osilator terintegrasi menyederhanakan desain.

andnbsp;

Deskripsi

M41T81S adalah jam waktu nyata (RTC) serial berdaya rendah dengan osilator 32,768 kHz bawaan (dikendalikan kristal eksternal). Delapan byte SRAM digunakan untuk fungsi jam/kalender dan dikonfigurasi dalam format desimal berkode biner (BCD). Tambahan 12 byte SRAM menyediakan status/kontrol alarm, pengawas, dan fungsi gelombang persegi. Alamat dan data ditransfer secara serial melalui antarmuka I2C dua baris, dua arah. Register alamat bawaan bertambah secara otomatis setelah setiap byte data TULIS atau BACA.

M41T81S memiliki sirkuit pendeteksi daya bawaan yang mendeteksi kegagalan daya dan secara otomatis beralih ke suplai baterai ketika kegagalan daya terjadi. Energi yang dibutuhkan untuk mempertahankan operasi jam dapat dipasok oleh suplai tombol litium kecil ketika kegagalan daya terjadi. Fungsi yang tersedia bagi pengguna termasuk jam/kalender waktu hari non-volatil, interupsi alarm, pewaktu pengawas, dan keluaran gelombang persegi yang dapat diprogram. Delapan lokasi alamat jam berisi abad, tahun, bulan, tanggal, hari, jam, menit, detik, dan persepuluh/ratusan detik dalam format BCD 24 jam. Koreksi untuk bulan 28, 29 (tahun kabisat - berlaku hingga tahun 2100), 30, dan 31 hari dibuat secara otomatis.

M41T81S dipasok dalam paket SOIC 8-pin atau SOIC 18-pin 300 mil yang mencakup kristal 32 KHz tertanam.

SOIC kristal tertanam 18-pin hanya memerlukan baterai yang disediakan pengguna untuk menyediakan operasi non-volatil.

andnbsp;

INFORMASI

andnbsp;

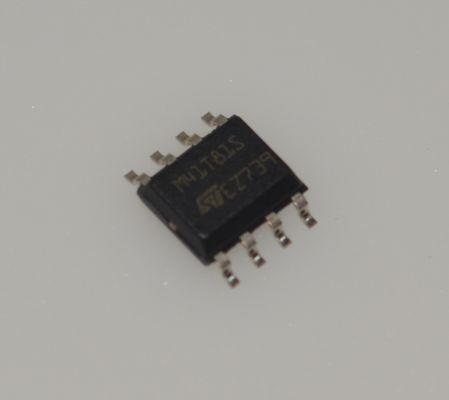

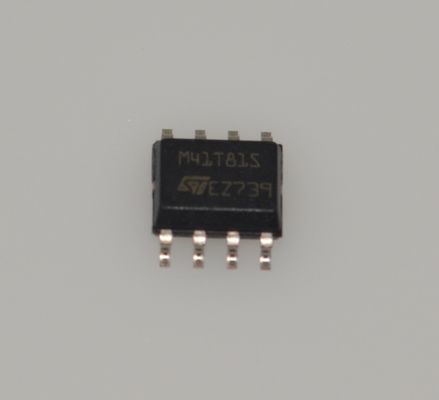

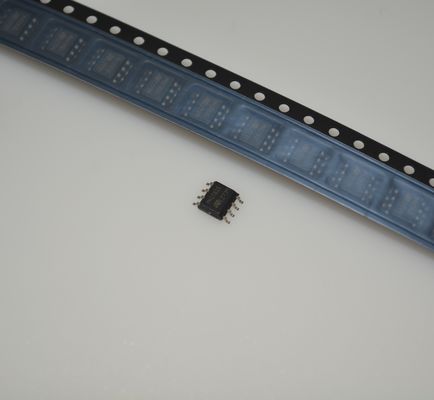

Gambar
