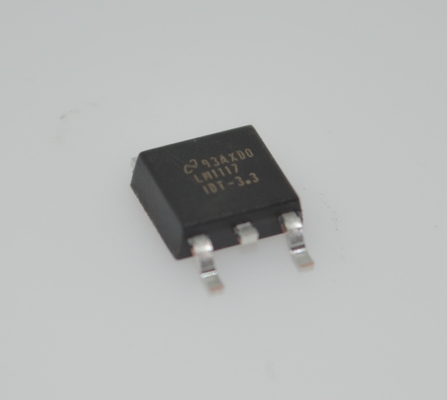

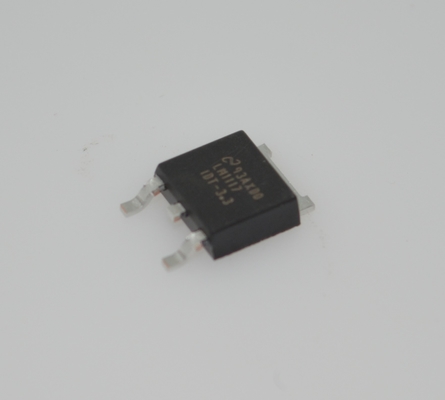

LM1117IDTX-3.3/NOPB Regulator LDO 3.3V 800mA dengan Dropout 1V Akurasi 0.4% Perlindungan Arus/Termal Stabil dengan Kapasitor Keramik Paket SOT-223 Rentang -40°C hingga +125°C

LM1117IDTX-3.3/NOPB Regulator LDO 3.3V 800mA dengan Dropout 1V Akurasi 0.4% Perlindungan Arus/Termal Stabil dengan Kapasitor Keramik Paket SOT-223 Rentang -40°C hingga +125°C

Fitur

• Untuk alternatif pengganti langsung yang lebih baru, lihat TLV1117

• Untuk pengganti langsung dalam konfigurasi paket SOT-223 output tetap dan fungsionalitas yang ditingkatkan, lihat TLV761

• Tersedia dalam versi 1.8 V, 2.5 V, 3.3 V, 5 V, dan yang dapat disesuaikan

• Paket SOT-223 dan WSON hemat-ruang

• Pembatas arus dan perlindungan termal

• Arus keluaran: 800 mA

• Regulasi saluran: 0.2% (maksimum)

• Regulasi beban: 0.4% (maksimum)

• Rentang suhu:

  – LM1117: 0°C hingga +125°C

  – LM1117I: –40°C hingga +125°C

Aplikasi

• Modul tahap daya penggerak AC

• Jaringan pedagang dan PSU server

• AC/DC industri

• Pemindai ultrasonik

• Modul kontrol penggerak servo

Deskripsi

LM1117 adalah regulator tegangan dropout rendah dengan dropout 1.2 V pada arus beban 800 mA.

LM1117 tersedia dalam versi yang dapat disesuaikan, yang dapat mengatur tegangan keluaran dari 1.25 V hingga 13.8 V hanya dengan dua resistor eksternal. Selain itu, perangkat ini tersedia dalam lima tegangan tetap, 1.8 V, 2.5 V, 3.3 V, dan 5 V.

LM1117 menawarkan pembatas arus dan pematian termal. Rangkaian ini mencakup referensi celah pita yang dipangkas Zener untuk memastikan akurasi tegangan keluaran hingga ±1%.

Kapasitor tantalum minimal 10-µF diperlukan pada keluaran untuk meningkatkan respons transien dan stabilitas.
