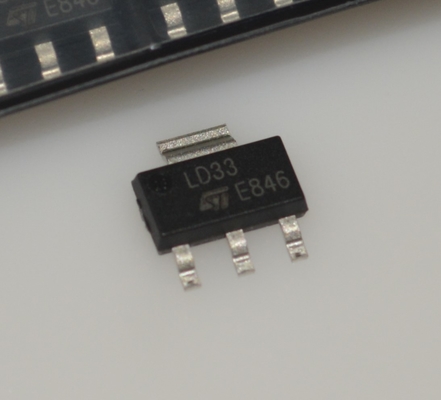

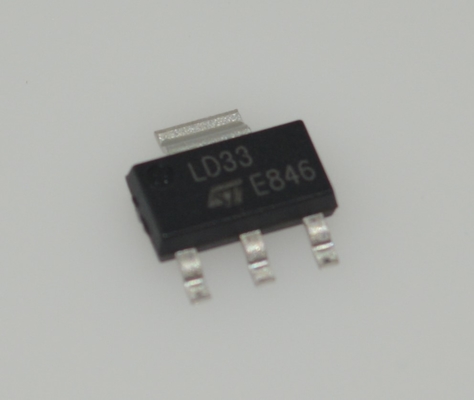

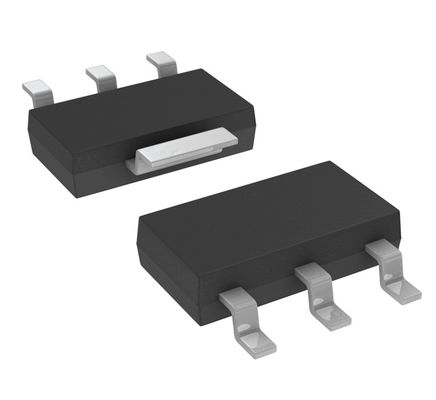

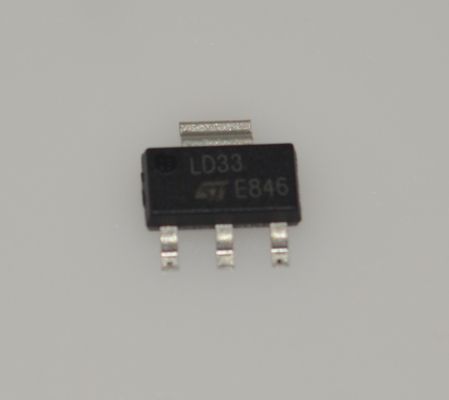

LD1117S33CTR Regulator Tegangan LDO 3.3V dengan Output 1A Tegangan Dropout Rendah Akurasi Tinggi Perlindungan Arus Berlebih & Termal Stabil dengan Kapasitor Keramik Paket SOT-223

LD1117S33CTR Regulator Tegangan LDO 3.3V dengan Output 1A Tegangan Dropout Rendah Akurasi Tinggi Perlindungan Arus Lebih & Termal Stabil dengan Kapasitor Keramik Paket SOT-223

Fitur

• Tegangan dropout rendah (1 V tip.)

• Arus keluaran hingga 800 mA SO-8

• Tegangan keluaran tetap: 1.2 V, 1.8 V, 2.5 V, 3.3 V, 5.0 V

• Ketersediaan versi yang dapat disesuaikan (VREF = 1.25 V)

• Batas arus dan termal internal

• Tersedia dalam ± 1 % (pada 25 °C) dan 2 % dalam rentang suhu penuh

• Penolakan tegangan suplai: 75 dB (tip.)

Aplikasi

1. Elektronik Konsumen

Perangkat Rumah Pintar: Seperti colokan pintar Wi-Fi, sensor, remote, dll., yang digunakan untuk memberi daya pada MCU utama dan modul sensor.

Perangkat Portabel: Seperti pemutar MP3, bingkai foto digital, kipas genggam, dll., untuk konversi dan regulasi tegangan untuk sirkuit hilir.

Periferal Komputer: Seperti daya tambahan pada motherboard, hub USB, kartu internal.

2. Peralatan Komunikasi & Jaringan

Modul Jaringan: Menyediakan daya untuk pengontrol Ethernet dan modul Wi-Fi generasi sebelumnya (yang seringkali memerlukan suplai 3.3V).

Router/Sakelar: Menyediakan daya tambahan untuk chip tertentu di papan.

Modul Optik: Juga digunakan dalam beberapa transceiver optik tradisional.

3. Kontrol Industri & Otomatisasi

Papan Kontrol Industri: Menyediakan daya 3.3V untuk sirkuit logika, MCU, op-amp, dll., di PLC dan pengontrol industri.

Antarmuka Sensor: Banyak sensor (suhu, tekanan, kelembaban) beroperasi pada 3.3V, menjadikan LD1117 sebagai sumber daya yang ideal.

Peralatan Pengukuran & Pengujian: Memberi daya pada sirkuit analog dan digital dalam kartu dan instrumen akuisisi data.

4. Elektronik OtomotifSistem Infotainment Dalam Kendaraan: Memberi daya pada komponen berdaya rendah dalam perangkat seperti radio, sistem navigasi.

Modul Kontrol Bodi: Seperti pengontrol jendela, pengontrol wiper, dan unit ECU lainnya yang memerlukan suplai 3.3V yang stabil.

5. Sistem & Proyek Tertanam

Perisai Arduino: Umumnya digunakan pada perisai untuk mengubah tegangan yang lebih tinggi (misalnya, 5V atau 9V) menjadi 3.3V untuk memberi daya pada sensor atau perangkat 3.3V.

Papan Pengembangan Raspberry Pi/STM32: Digunakan dalam papan ekspansi atau proyek khusus untuk menyediakan rel daya 3.3V untuk komponen eksternal.

Proyek DIY Elektronik: Digunakan di hampir semua proyek hobi atau profesional yang memerlukan penurunan dari input seperti 5V/6V/9V menjadi 3.3V.

Deskripsi

LD1117 adalah regulator tegangan drop rendah yang mampu menyediakan arus keluaran hingga 800 mA, tersedia bahkan dalam versi yang dapat disesuaikan (VREF = 1.25 V). Mengenai versi tetap, ditawarkan tegangan keluaran berikut: 1.2 V, 1.8 V, 2.5 V, 3.3 V dan 5.0 V. Perangkat ini dipasok dalam: SOT-223, DPAK, SO-8 dan TO-220. Paket pemasangan permukaan SOT 223 dan DPAK mengoptimalkan karakteristik termal bahkan menawarkan efek penghematan ruang yang relevan. Efisiensi tinggi dipastikan oleh transistor lulus NPN. Faktanya, dalam hal ini, tidak seperti yang PNP, arus tenang mengalir sebagian besar ke beban. Hanya kapasitor minimum 10 µF yang sangat umum yang diperlukan untuk stabilitas.

Pemangkasan pada chip memungkinkan regulator mencapai toleransi tegangan keluaran yang sangat ketat, dalam ± 1 % pada 25 °C. LD1117 yang dapat disesuaikan adalah pin ke pin yang kompatibel dengan standar lainnya. Regulator tegangan yang dapat disesuaikan mempertahankan kinerja yang lebih baik dalam hal drop dan toleransi.
