TPS62170DSGR Konverter Step-Down 3-17V Input 1.2A Output Hingga 95% Efisiensi 1.8V hingga 6V Output yang Dapat Disesuaikan 17μA Arus Diam Rendah Mode Hemat Daya Siklus Tugas 100% Paket WSON Kecil 2.0x2.0mm

TPS62170DSGR Konverter Step-Down 3-17V Input 1.2A Output Hingga 95% Efisiensi 1.8V hingga 6V Output yang Dapat Disesuaikan 17andmu;A Arus Diam Rendah Mode Hemat Daya Siklus Tugas 100% Paket WSON 2.0x2.0mm Kecil

andnbsp;

Fitur

andbull; DCS-Controlandtrade;Topology

andbull; Rentang Tegangan Input dari 3V hingga 17V

andbull; Hingga 500-mA Arus Output

andbull; Tegangan Output yang Dapat Disesuaikan dari 0.9V hingga 6V

andbull; Versi Tegangan Output Tetap

andbull; Transisi Mode Hemat Daya yang Mulus

andbull; Biasanya 17-andmicro;A Arus Diam

andbull; Output Power Good

andbull; Mode Siklus Tugas 100%

andbull; Perlindungan Hubungan Singkat

andbull; Perlindungan Suhu Berlebih

andbull; Pin ke Pin Kompatibel dengan TPS62160 dan TPS62125

andbull; Tersedia dalam Paket WSON 8-Pin 2-mmandtimes;2-mm

andnbsp;

Aplikasi

andbull; Catu Daya Rel 12-V Standar

andbull; Catu Daya POL dari Baterai Li-Ion Tunggal atau Ganda

andbull; Pengganti LDO

andbull; Sistem Tertanam

andbull; Kamera Digital, Video

andbull; PC Seluler, Tablet-PC, Modem

andnbsp;

Deskripsi

Rangkaian perangkat TPS6217x adalah konverter DC-DC step-down sinkron yang mudah digunakan yang dioptimalkan untuk aplikasi dengan kepadatan daya tinggi. Frekuensi switching tinggi biasanya 2.25MHz memungkinkan penggunaan induktor kecil dan memberikan respons transien yang cepat serta akurasi tegangan output yang tinggi dengan pemanfaatan DCS-Controlandtrade;topology.

Dengan rentang tegangan input operasi yang luas yaitu 3V hingga 17 V, perangkat ini sangat cocok untuk sistem yang ditenagai dari baterai Li-Ion atau lainnya serta dari rel daya menengah 12-V. Mendukung hingga 0.5-A arus output kontinu pada tegangan output antara 0.9V dan 6V (dengan mode siklus tugas 100%).

Pengurutan daya juga dimungkinkan dengan mengkonfigurasi pin enable dan open-drain power good.

Dalam mode hemat daya, perangkat menunjukkan arus diam sekitar 17andmu;A dari VIN. Mode hemat daya, yang masuk secara otomatis dan mulus jika bebannya kecil, mempertahankan efisiensi tinggi di seluruh rentang beban. Dalam mode shutdown, perangkat dimatikan dan konsumsi arus shutdown kurang dari 2andmu;A.

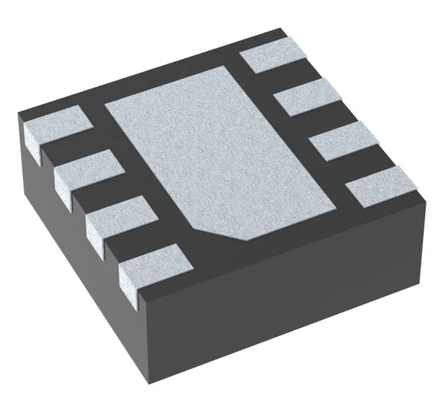

Perangkat, tersedia dalam versi tegangan output yang dapat disesuaikan dan tetap, dikemas dalam paket WSON 8 pin 2-mmandtimes;2-mm (DSG).

andnbsp;

INFORMASI

andnbsp;

Gambar

Keunggulan kami:ponsel, PDAand#39;s, komputer notebook

• Produk berkualitas tinggi --- penawaran kami 100% baru dan asli, ROHS
• Harga yang kompetitif --- saluran Pembelian yang baik dengan harga yang bagus.
• Layanan profesional --- pengujian kualitas yang ketat sebelum pengiriman, dan layanan purna jual yang sempurna setelah pembelian.
• Inventaris yang memadai --- Dengan dukungan dari tim Pembelian kami yang kuat,
• Pengiriman cepat --- kami akan mengirimkan barang dalam waktu 1-3 hari kerja setelah pembayaran dikonfirmasi.

andnbsp;

pastikan untuk memenuhi kebutuhan Anda untuk semua jenis komponen.^_^


Daftar Produk
Menyediakan Serangkaian Komponen Elektronik, berbagai macam semikonduktor, Komponen aktif andamp; pasif. Kami dapat membantu Anda mendapatkan semua untuk bom PCB, Singkatnya, Anda bisa mendapatkan solusi satu atap di sini,


Penawaran termasuk:
Sirkuit Terpadu, IC Memori, Dioda, Transistor, Kapasitor, Resistor, Varistor, Sekering, Trimmer andamp; Potensiometer, Transformator, Baterai, Kabel, Relai, Sakelar, Konektor, Blok Terminal, Kristal andamp; Osilator, Induktor, Sensor, Transformator, Driver IGBT, LED, LCD, Konverter, PCB (Papan Sirkuit Cetak), PCBA (Rakitan PCB)

Kuat dalam Merek:
Microchip, MAX, AD, TI, ATMEL, ST, ON, NS, Intersil, Winbond, Vishay, ISSI, Infineon, NEC, FAIRCHILD, OMRON, YAGEO, TDK, dll
