SN74LVC1T45DBVR Penerjemah Tingkat Tegangan Catu Ganda Satu-Bit dengan Kontrol Arah Otomatis 1.65V hingga 5.5V Kecepatan Tinggi Daya Rendah Paket Kecil dan Drive Output 32mA

SN74LVC1T45DBVR Penerjemah Tingkat Tegangan Catu Ganda Satu-Bit dengan Kontrol Arah Otomatis 1.65V hingga 5.5V Kecepatan Tinggi Daya Rendah Paket Kecil dan Drive Output 32mA

andnbsp;

Fitur

andbull; Perlindungan ESD melebihi JESD 22:

andnbsp; andndash; Model Tubuh Manusia 2000V (A114-A)

andnbsp; andndash; Model Mesin 200V (A115-A)

andnbsp; andndash; Model Perangkat Bermuatan 1000V (C101)

andbull; Tersedia dalam paket NanoFreeandtrade; Texas Instruments

andbull; Desain rel ganda yang sepenuhnya dapat dikonfigurasi memungkinkan setiap port beroperasi pada rentang catu daya penuh 1.65V hingga 5.5V

andbull; Fitur isolasi VCC andndash; jika salah satu input VCC berada di GND, kedua port berada dalam keadaan impedansi tinggi

andbull; Sirkuit input DIR mengacu pada VCCA

andbull; Konsumsi daya rendah, maksimum 4andmicro;A ICC

andbull; Drive output andplusmn;24mA pada 3.3V

andbull; Ioff mendukung pengoperasian mode partial-power-down

andbull; Laju data maksimum

andnbsp; andndash; 420Mbps (terjemahan 3.3V ke 5V)

andnbsp; andndash; 210Mbps (terjemahkan ke 3.3V)

andnbsp; andndash; 140Mbps (terjemahkan ke 2.5V)

andnbsp; andndash; 75Mbps (terjemahkan ke 1.8V)

andbull; Kinerja latch-up melebihi 100mA per JESD 78, Kelas II

andnbsp;

Aplikasi

andbull; Elektronik pribadi

andbull; Industri

andbull; Perusahaan

andbull; Telekomunikasi

andnbsp;

Deskripsi

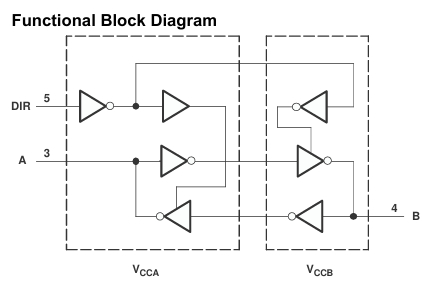

Transceiver bus noninverting satu-bit ini menggunakan dua rel catu daya terpisah yang dapat dikonfigurasi. Port A dirancang untuk melacak VCCA. VCCA menerima tegangan catu daya apa pun dari 1.65V hingga 5.5V. Port B dirancang untuk melacak VCCB. VCCB menerima tegangan catu daya apa pun dari 1.65V hingga 5.5V. Hal ini memungkinkan terjemahan dua arah tegangan rendah universal antara node tegangan 1.8V, 2.5V, 3.3V, dan 5V. SN74LVC1T45 dirancang untuk komunikasi asinkron antara dua bus data. Tingkat logika dari input kontrol arah (DIR) mengaktifkan output port-B atau output port-A. Perangkat mengirimkan data dari bus A ke bus B ketika output port-B diaktifkan dan dari bus B ke bus A ketika output port-A diaktifkan. Sirkuit input selalu aktif pada port A dan B dan harus memiliki tingkat TINGGI atau RENDAH logika yang diterapkan untuk mencegah kelebihan ICC dan ICCZ.

SN74LVC1T45 dirancang sedemikian rupa sehingga input DIR ditenagai oleh VCCA. Perangkat ini sepenuhnya ditentukan untuk aplikasi partial-power-down menggunakan Ioff. Sirkuit Ioff menonaktifkan output, mencegah arus balik yang merusak melalui perangkat saat dimatikan. Fitur isolasi VCC dirancang sedemikian rupa sehingga jika salah satu input VCC berada di GND, maka kedua port berada dalam keadaan impedansi tinggi.

andnbsp;

Teknologi paket NanoFreeandtrade; adalah terobosan besar dalam konsep pengemasan IC, menggunakan die sebagai paket.

andnbsp;

INFORMASI

andnbsp;

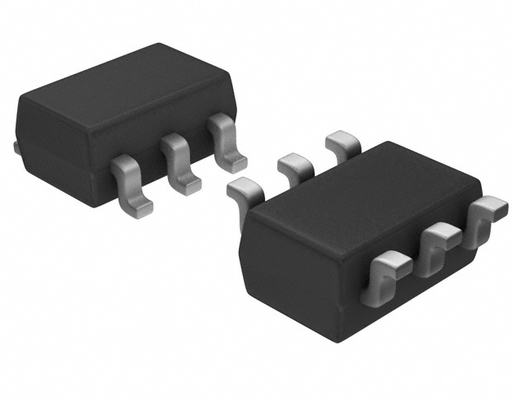

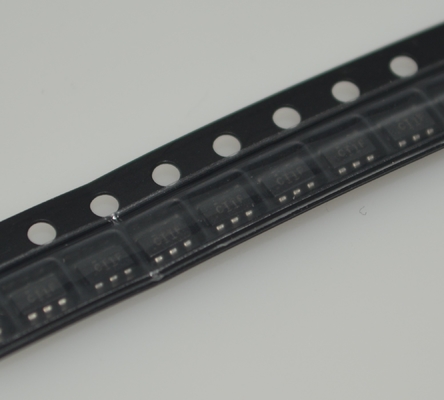

Gambar

Keuntungan kami :ponsel, PDA, komputer notebook

• Produk berkualitas tinggi --- penawaran kami 100% baru dan asli, ROHS
• Harga yang kompetitif --- saluran Pembelian yang baik dengan harga yang baik.
• Layanan profesional --- pengujian kualitas yang ketat sebelum pengiriman, dan layanan purna jual yang sempurna setelah pembelian.
• Inventaris yang memadai --- Dengan dukungan dari tim Pembelian kami yang kuat,
• Pengiriman cepat --- kami akan mengirimkan barang dalam waktu 1-3 hari kerja setelah pembayaran dikonfirmasi.

andnbsp;

pastikan untuk memenuhi kebutuhan Anda untuk semua jenis komponen.^_^
