LM5114BMFX/S7003094 Penggerak Gerbang Setengah-Jembatan 100V Arus Puncak 3A Input Independen Cepat 25ns Propagasi Perlindungan UVLO Catu Daya Lebar 8-14V Kompatibel TTL/CMOS Paket SOT-23-6

LM5114BMFX/S7003094 Penggerak Gerbang Half-Bridge 100V 3A Arus Puncak Input Independen Cepat 25ns Propagasi Perlindungan UVLO Catu Daya Lebar 8-14V Kompatibel TTL/CMOS Paket SOT-23-6

andnbsp;

Fitur

andbull; Output Sumber dan Tenggelam Independen untuk 1 Waktu Naik dan Turun yang Dapat Dikontrol

andbull; Catu Daya Tunggal 4-V hingga 12.6-V

andbull; Arus Drive Sumber dan Tenggelam Puncak 7.6-A/1.3-A

andbull; Output Tenggelam Tarik-Turun Open-drain 0.23-Ω

andbull; Output Sumber Tarik-Naik Open-drain 2-Ω

andbull; Penundaan Propagasi 12-ns (Khas)

andbull; Waktu Tunda yang Sesuai Antara Input Inverting dan Noninverting

andbull; Input Logika TTL/CMOS

andbull; Histeresis Input 0.68-V

andbull; Input Logika Upto14-V (Terlepas dari Tegangan VDD)

andbull; Kapasitansi Input Rendah: 2.5-pF (Khas)

andbull;andndash;40anddeg;C hingga 125anddeg;C Rentang Suhu Pengoperasian

andbull; Kompatibel Pin-ke-Pin Dengan MAX5048

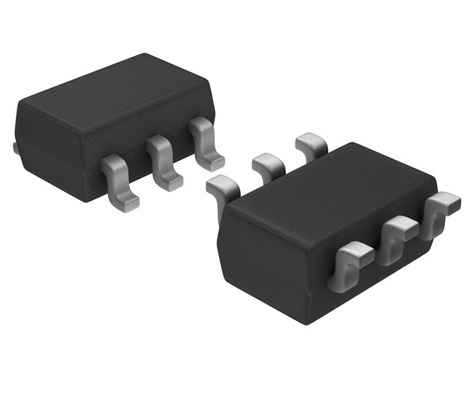

andbull; SOT-23 6-Pin

andnbsp;

Aplikasi

andbull; Konverter Peningkat

andbull; Konverter Flyback dan Forward

andbull; Drive FET Sinkron Sekunder dalam Topologi Terisolasi

andbull; Kontrol Motor

andnbsp;

Deskripsi

LM5114 dirancang untuk menggerakkan MOSFET sisi-rendah dalam konfigurasi tipe-peningkat atau untuk menggerakkan MOSFET sinkron sekunder dalam topologi terisolasi. Dengan kemampuan arus tenggelam yang kuat, LM5114 dapat menggerakkan beberapa FET secara paralel. LM5114 juga memiliki fitur yang diperlukan untuk menggerakkan FET Gallium Nitride (GaN) mode peningkatan sisi-rendah. LM5114 menyediakan input inverting dan noninverting untuk memenuhi persyaratan untuk drive gerbang inverting dan Noninverting dalam satu jenis perangkat. Input LM5114 kompatibel dengan Logika TTL/CMOS dan tahan terhadap tegangan input hingga 14 V terlepas dari tegangan VDD. LM5114 memiliki output gerbang terpisah, memberikan fleksibilitas untuk menyesuaikan kekuatan turnon dan turnoff secara independen. LM5114 memiliki kecepatan switching yang cepat dan penundaan propagasi yang diminimalkan, memfasilitasi pengoperasian frekuensi tinggi. LM5114 tersedia dalam paket SOT-23 6 pin dan paket WSON 6 pin dengan bantalan terbuka untuk membantu pembuangan panas.

andnbsp;

INFORMASI

andnbsp;

Gambar

Keuntungan kami :

• Produk berkualitas tinggi --- penawaran kami 100% baru dan asli, ROHS
• Harga yang kompetitif --- saluran Pembelian yang baik dengan harga yang baik.
• Layanan profesional --- pengujian kualitas yang ketat sebelum pengiriman, dan layanan purna jual yang sempurna setelah pembelian.
• Inventaris yang memadai --- Dengan dukungan dari tim Pembelian kami yang kuat,
• Pengiriman cepat --- kami akan mengirimkan barang dalam waktu 1-3 hari kerja setelah pembayaran dikonfirmasi.

andnbsp;

pastikan untuk memenuhi kebutuhan Anda untuk semua jenis komponen.^_^


Daftar Produk
Menyediakan Serangkaian Komponen Elektronik, berbagai macam semikonduktor, Komponen aktif and pasif. Kami dapat membantu Anda untuk mendapatkan semua untuk bom PCB, Singkatnya, Anda bisa mendapatkan solusi satu atap di sini,


Penawaran termasuk:
Sirkuit Terpadu, IC Memori, Dioda, Transistor, Kapasitor, Resistor, Varistor, Sekering, Pemangkas and Potensiometer, Transformator, Baterai, Kabel, Relai, Sakelar, Konektor, Blok Terminal, Kristal and Osilator, Induktor, Sensor, Transformator, Penggerak IGBT, LED, LCD, Konverter, PCB (Papan Sirkuit Cetak), PCBA (Rakitan PCB)

Kuat dalam Merek:
Microchip, MAX, AD, TI, ATMEL, ST, ON, NS, Intersil, Winbond, Vishay, ISSI, Infineon, NEC, FAIRCHILD, OMRON, YAGEO, TDK, dll
