BQ29700DSER Pelindung Li-ion 2-4S Pemantauan Tegangan Presisi Tinggi Daya Ultra-Rendah Perlindungan Tegangan Lebih Perlindungan Tegangan Kurang Deteksi Beban Pertahanan Hubung Singkat Paket DSBGA Kompak

BQ29700DSER Pelindung Li-ion 2-4S Pemantauan Tegangan Presisi Tinggi Daya Ultra-Rendah Perlindungan Tegangan Lebih Perlindungan Tegangan Kurang Deteksi Beban Pertahanan Hubungan Pendek Paket DSBGA Kompak

Fitur

• Rentang tegangan input pack+: VSS – 0.3V hingga 12V

• Penggerak FET:

  –Output penggerak FET CHG dan DSG

• Penginderaan tegangan di seluruh FET eksternal untuk perlindungan arus lebih (OCP) berada dalam ±5mV (khas)

• Deteksi kesalahan

  –Deteksi pengisian berlebih (OVP)

  –Deteksi pengosongan berlebih (UVP)

  –Deteksi arus lebih pengisian (OCC)

  –Deteksi arus lebih pengosongan (OCD)

  –Deteksi hubungan pendek beban (SCP)

• Pengisian tegangan nol untuk baterai yang terkuras

• Ambang batas perlindungan kesalahan yang diprogram pabrik

  –Ambang batas tegangan deteksi kesalahan

  –Timer pemicu kesalahan

  –Timer pemulihan kesalahan

• Mode operasi tanpa pengisi daya baterai diaktifkan

  –Mode NORMAL ICC = 4µA

  –Shutdown Iq = 100nA

• Rentang suhu pengoperasian TA = –40°C hingga +85°C

• Paket:

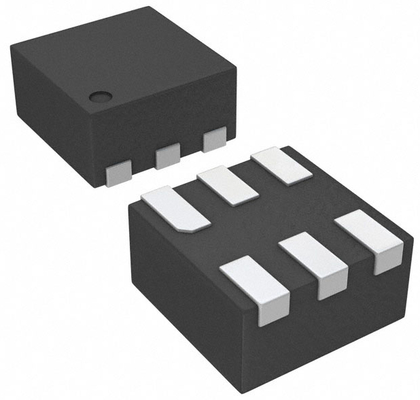

  –6-pin DSE (1.50mm × 1.50mm × 0.75mm)

Aplikasi

• PC Tablet

• Handset seluler

• Terminal data genggam

Deskripsi

Perangkat pelindung sel baterai BQ2970 menyediakan monitor dan ambang pemicu yang akurat untuk perlindungan arus lebih selama pengoperasian arus pengosongan/pengisian tinggi atau kondisi pengisian baterai berlebih.

Perangkat BQ2970 menyediakan fungsi perlindungan untuk sel Li-ion/Li-polimer, dan memantau di seluruh FET daya eksternal untuk perlindungan karena arus pengisian atau pengosongan yang tinggi. Selain itu, ada pemantauan dan perlindungan pengisian berlebih dan baterai yang terkuras. Fitur-fitur ini diimplementasikan dengan konsumsi arus rendah dalam pengoperasian mode NORMAL.

INFORMASI

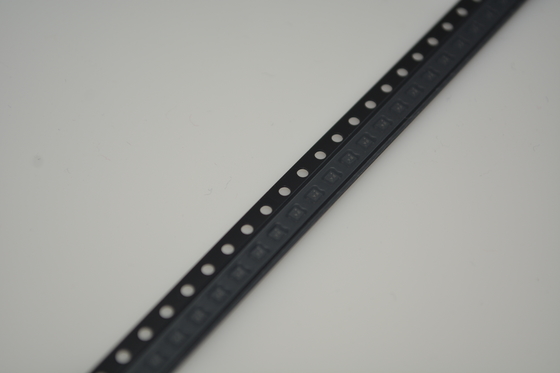

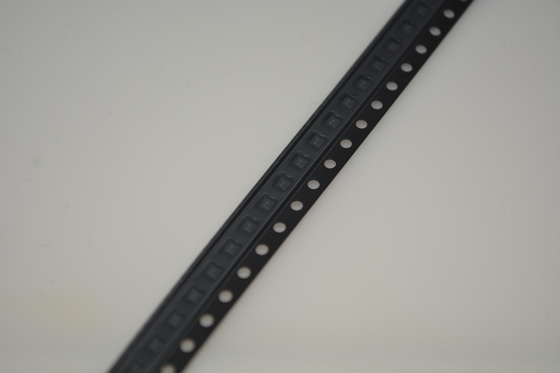

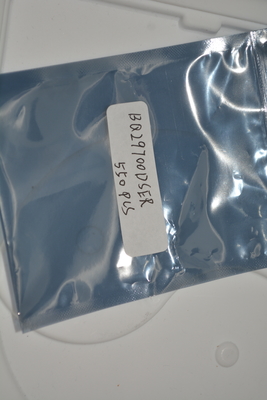

Gambar
