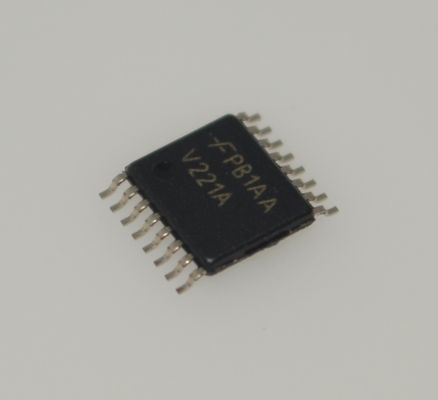

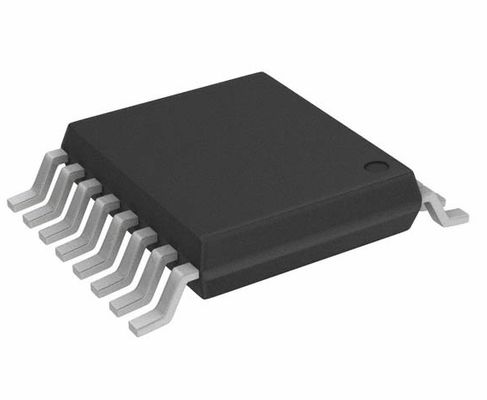

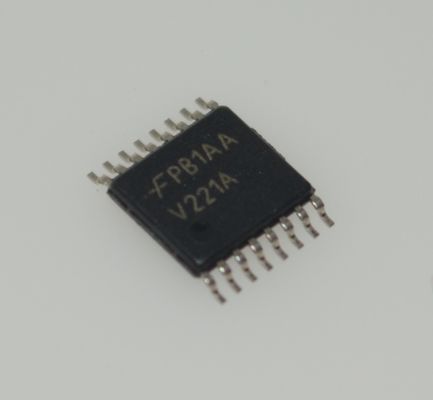

74VHC221AMTCX Multivibrator Monostabil Ganda dengan Operasi 2-5.5V Input Toleran 5.5V Drive Output 25mA Lebar Pulsa <10ns Fungsi Reset Konsumsi Daya Rendah dan Paket TSSOP-16

74VHC221AMTCX Multivibrator Monostabil Ganda dengan Operasi 2-5.5V Input Toleran 5.5V Penggerak Output 25mA Lebar Pulsa <10ns Fungsi Reset Konsumsi Daya Rendah dan Paket TSSOP-16

andnbsp;

Fitur

■ Kecepatan Tinggi: t PD = 8.1ns (Tipikal) pada V CC = 5V

■ Disipasi Daya Rendah: I CC = 4andmicro;A (Maks.) pada T A = 25anddeg;C

■ Keadaan Aktif: I CC = 600andmicro;A (Maks.) pada T A = 25anddeg;C

■ Kekebalan Kebisingan Tinggi: V NIH = V NIL = 28% V CC (Min.)

■ Perlindungan pemadaman daya disediakan pada semua input

■ Pin dan fungsi kompatibel dengan 74HC221A

andnbsp;

Aplikasi

1. Pengaturan Waktu Presisi & Kontrol Pulsa
Dengan akurasi lebar pulsa <10ns dan fungsi reset, sangat cocok untuk skenario yang memerlukan kontrol waktu yang tepat:

• Otomatisasi industri pengurutan aksi mesin (misalnya, sinkronisasi lengan robot)

• Pembangkitan pulsa dan rangkaian pengukuran waktu dalam sistem penjangkauan laser

• Pembangkitan sinyal pemicu untuk peralatan medis (misalnya, perangkat ultrasonografi)

2. Komunikasi & Pemrosesan Sinyal Digital
Kemampuan penggerak output tinggi 25mA dan input toleran 5.5V mendukung pengkondisian sinyal kecepatan sedang-tinggi:

• Pemulihan jam dan pembentukan ulang sinyal dalam peralatan komunikasi serat optik

• Pembangkitan pulsa sinkronisasi bingkai dalam sakelar jaringan

• Kontrol sampel-dan-tahan sinyal analog dalam sistem akuisisi data

3. Elektronik Otomotif & Aplikasi Lingkungan Keras
Rentang tegangan operasi lebar 2-5.5V dan kemampuan anti-interferensi yang kuat (catatan: memerlukan konfirmasi parameter) membuatnya cocok untuk:

• Pemrosesan penundaan sinyal dalam sistem radar otomotif

• Pembangkitan pulsa deteksi kesalahan dalam Unit Kontrol Mesin (ECU)

• Rangkaian penundaan perlindungan kesalahan dalam Sistem Manajemen Baterai (BMS)

4. Elektronik Konsumen & Manajemen Daya
Konsumsi daya rendah dan paket TSSOP-16 yang ringkas memenuhi persyaratan perangkat portabel:

• Pembangkitan sinyal PWM dalam sistem kontrol penerbangan drone

• Modulasi pulsa kontrol lampu latar dalam jam tangan pintar

• Pemicu penundaan perlindungan arus berlebih dalam perangkat pengisian cepat

andnbsp;

Deskripsi

VHC221A adalah Multivibrator Monostabil CMOS kecepatan tinggi canggih yang dibuat dengan teknologi CMOS gerbang silikon. Ia mencapai operasi kecepatan tinggi yang mirip dengan TTL Schottky Bipolar yang setara sambil mempertahankan disipasi daya rendah CMOS. Setiap multi vibrator menampilkan input pemicu transisi negatif, A, dan positif, B, yang keduanya dapat digunakan sebagai input penahan. Juga termasuk input yang jelas yang ketika diambil RENDAH mengatur ulang one-shot. VHC221A dapat dipicu pada transisi positif dari clear saat A ditahan RENDAH dan B ditahan TINGGI. VHC221A tidak dapat dipicu ulang, dan oleh karena itu tidak dapat dipicu ulang sampai pulsa output habis waktu. Lebar pulsa output ditentukan oleh persamaan:

PW = (Rx)(Cx)

di mana,

PW dalam detik, R dalam ohm, dan C dalam farad.

Batas untuk R x dan C x adalah:

Kapasitor eksternal, C x : Tidak ada batas

Resistor eksternal, R x : V CC = 2.0V, 5k Ω Min.

andnbsp; andnbsp; andnbsp; andnbsp; andnbsp; andnbsp; andnbsp; andnbsp; andnbsp; andnbsp; andnbsp; andnbsp; andnbsp; andnbsp; andnbsp; andnbsp; andnbsp; andnbsp; andnbsp; V CC andgt; 3.0V, 1 k Ω Min

andnbsp;

INFORMASI

andnbsp;

Gambar
