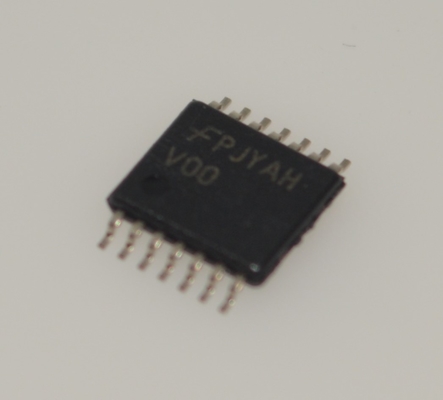

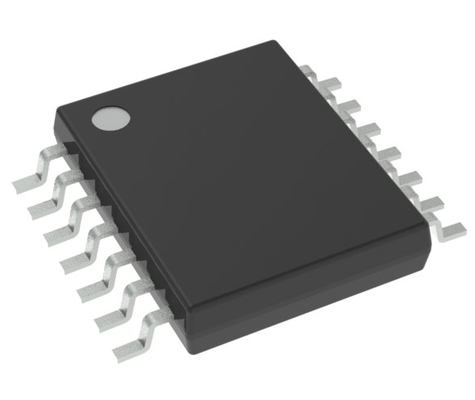

74VHC00MTCX Gerbang NAND 2-Input Quad 2-5.5V dengan Teknologi CMOS Toleran 5.5V Kecepatan Tinggi, Output Drive 8mA, Kebisingan Rendah, Penundaan <10ns, dan Kemasan TSSOP-14 yang Kompak

74VHC00MTCX 2-5.5V Quad 2-Input NAND Gate dengan High-Speed 5.5V Tolerant CMOS Technology 8mA Output Drive Noise Low <10ns Delay dan Compact TSSOP-14 Packaging

Fitur

 Kecepatan tinggi: tPD = 3, 7 ns (biasanya) pada TA = 25°C

 Kekebalan Kebisingan Tinggi: VNIH = VNIL = 28% VCC (min.)

 Perlindungan Power Down disediakan pada semua input

 Kebisingan rendah: VOLP = 0, 8 V (maks.)

 Penghambatan Daya Rendah: ICC = 2 A (maks.) pada TA = 25°C

 Pin dan Fungsi Kompatibel dengan 74HC00

 Bebas dari Pb-, Bebas dari Halogen/BFR dan Sesuai RoHS

Aplikasi

1. Umum Logika Digital & Sistem Kontrol

DenganKisaran tegangan operasi 2-5,5V yang luasdan5Toleransi input.5V, ini cocok untuk antarmuka logika dalam sistem tegangan campuran:

• Pergeseran tingkat dan kondisi sinyal antaraMicrocontroller (MCU)danchip periferal

• Sirkuit gerbang logika tujuan umumpapan kontrol industri(misalnya, kontrol start/stop, interlocking sinyal)

• Deteksi status dan mengaktifkan kontrol dimodul manajemen daya

2. Elektronik Konsumen & Perangkat Berkualitas Baterai
Teknologi CMOS bertenaga rendahdankemampuan beradaptasi dengan tegangan luasmembuatnya ideal untuk perangkat portabel:

• Perangkat rumah pintar(pemrosesan sinyal sensor, deteksi tombol)

• Inti kontrol logika untukremote control, mainan, dan produk elektronik kecil

• Perlindungan antarmuka dan pembentukan sinyal untukPerangkat bertenaga USB(kompatibel dengan sistem 3.3V/5V)

3. Elektronika Otomotif & Otomasi Industri
Kekebalan suara yang kuatdankisaran suhu operasi dari -40°C sampai 125°C(catatan: memerlukan verifikasi spesifikasi perangkat) mendukung lingkungan yang keras:

• Operasi logika sederhana dalamSistem kontrol kendaraan(misalnya, modul kontrol jendela/lampu)

• Pengolahan sinyal I/O dan logika bantu sirkuit terisolasi diModul PLC

• Sirkuit generasi pulsa dan indikasi status diInstrumen

4. Komunikasi & Infrastruktur Elektronik
< 10ns keterlambatan perbanyakannyamemenuhi kebutuhan komunikasi kecepatan menengah hingga rendah:

• Konversi sinyal logika untukantarmuka RS-232/485

• Kontrol lampu indikator dan pengaturan ulang logika diperalatan jaringan(router, switch)

• Pembagian jamdanmodulasi pulsa sederhanasirkuit

Deskripsi

VHC00 adalah CMOS 2 Input NAND Gate kecepatan tinggi canggih yang diproduksi dengan teknologi CMOS gerbang silikon.Hal ini mencapai operasi kecepatan tinggi mirip dengan setara Bipolar Schottky TTL sambil mempertahankan CMOS pembuangan daya rendah.

Sirkuit internal terdiri dari 3 tahap, termasuk output buffer, yang memberikan kekebalan suara yang tinggi dan output yang stabil.5 V dapat diterapkan pada pin input tanpa memperhatikan tegangan pasokanPerangkat ini dapat digunakan untuk menghubungkan sistem 5 V hingga 3 V dan dua sistem pasokan seperti cadangan baterai.

Informasi

Menggambar
