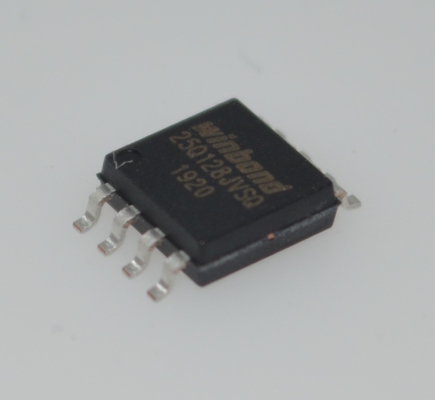

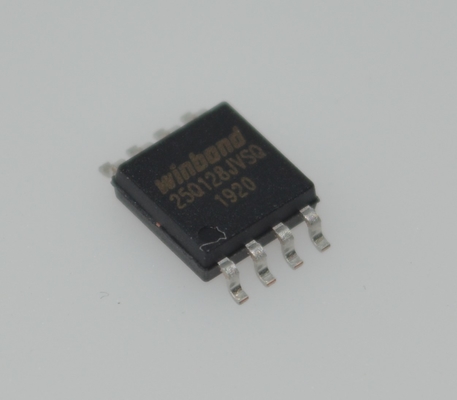

W25Q128JVSIQ 128Mb (16MB) SPI NOR Flash dengan Quad/DUAL I/O 133MHz Clock Rate 4KB Uniform Sector & 256B Page Features Fleksibel Arsitektur Kinerja tinggi dan konsumsi daya rendah

W25Q128JVSIQ 128Mb (16MB) SPI NOR Flash dengan Quad/DUAL I/O 133MHz Clock Rate 4KB Uniform Sector & 256B Page Features Fleksibel Arsitektur Kinerja tinggi dan konsumsi daya rendah

Fitur

 Keluarga Baru Memori SpiFlash

W25Q128JV: 128M-bit / 16M-byte

SPI standar: CLK, /CS, DI, DO

¢ Dual SPI: CLK, /CS, IO0, IO1

¢ Quad SPI: CLK, /CS, IO0, IO1, IO2, IO3

Perangkat Lunak & Hardware Reset

 Serial Flash Berkinerja Tinggi

¢ 133MHz jam SPI tunggal, ganda/quad

266/532MHz setara Dual/Quad SPI

Percepatan transfer data terus menerus 66MB/S

Min. 100K program-Menghapus siklus per sektor

¢ Penyimpanan data lebih dari 20 tahun

 Efisien ¢Membaca terus-menerus ¢

Baca terus menerus dengan 8/16/32/64-Byte Wrap

Hanya 8 jam untuk alamat memori

Mengizinkan operasi XIP yang benar (eksekusi di tempat)

 Daya rendah, rentang suhu yang luas

Pemanfaatan tunggal 2,7 sampai 3,6 V

️ < 1μA Power-down (biasanya)

Rentang operasi -40°C sampai +85°C

Rentang operasi -40°C sampai +105°C

 Fitur Keamanan Lanjutan

Perangkat lunak dan perangkat keras Write-Protect

️ Pengisian daya terkunci

Perlindungan khusus OTP

Perlindungan array tambahan atas/bawah

Perlindungan array Blok/Sektor Individu

ID unik 64-bit untuk setiap perangkat

Register Parameter yang Dapat Ditemukan (SFDP)

Register keamanan 3X256-Bytes dengan kunci OTP

Bits Register Status Volatile & Non-volatile

 Pengemasan yang hemat ruang

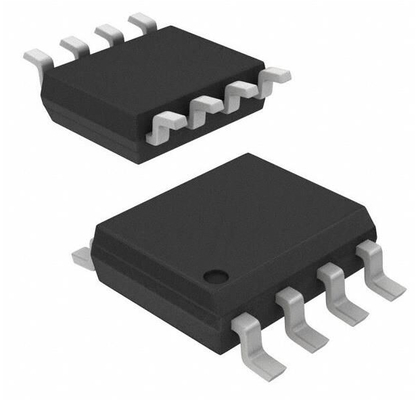

8 pin SOIC 208-mil

¢ 16-pin SOIC 300-mil (tambahan / reset pin)

8 pad WSON 6x5-mm / 8x6-mm

️ 24 bola TFBGA 8x6-mm (6x4/5x5 array bola)

24 bola WLCSP

Hubungi Winbond untuk KGD dan pilihan lainnya

Keterangan

Memori Flash Serial W25Q128JV (128M-bit) menyediakan solusi penyimpanan untuk sistem dengan ruang, pin dan daya terbatas.Seri 25Q menawarkan fleksibilitas dan kinerja jauh di luar perangkat Serial Flash biasaMereka ideal untuk shadowing kode ke RAM, mengeksekusi kode langsung dari Dual / Quad SPI (XIP) dan menyimpan suara, teks dan data.Sumber daya 6V dengan konsumsi arus setinggi 1μA untuk power-downSemua perangkat ditawarkan dalam paket hemat ruang.

Array W25Q128JV terorganisir menjadi 65.536 halaman yang dapat diprogram masing-masing 256 byte. Sampai 256 byte dapat diprogram pada suatu waktu. Halaman dapat dihapus dalam kelompok 16 (pembersihan sektor 4KB),kelompok 128 (32KB penghapusan blok), kelompok 256 (64KB block erase) atau seluruh chip (chip erase). W25Q128JV memiliki 4.096 sektor yang dapat dihapus dan 256 blok yang dapat dihapus masing-masing.Sektor kecil 4KB memungkinkan fleksibilitas yang lebih besar dalam aplikasi yang membutuhkan penyimpanan data dan parameter.

W25Q128JV mendukung standar Serial Peripheral Interface (SPI), Dual/Quad I/O SPI: Serial Clock, Chip Select, Serial Data I/O0 (DI), I/O1 (DO), I/O2 dan I/O3. SPI clock frequencies of W25Q128JV of up to 133MHz are supported allowing equivalent clock rates of 266MHz (133MHz x 2) for Dual I/O and 532MHz (133MHz x 4) for Quad I/O when using the Fast Read Dual/Quad I/O. Tingkat transfer ini dapat mengungguli memori Asynchronous standar 8 dan 16 bit Parallel Flash.

Selain itu, perangkat ini mendukung JEDEC standar produsen dan perangkat ID dan SFDP, dan 64-bit Unique Serial Number dan tiga 256-byte Keamanan Register.

Informasi

Menggambar
