TEA1995T Pengontrol rectifier sinkron untuk SMPS Efisiensi tinggi 15μA Startup 650μA Operasi Mode CCM/DCM/QR 200kHz Max Advanced Protection

TEA1995T Pengontrol Penyearah Sinkron untuk SMPS Efisiensi Tinggi 15andmicro;A Startup 650andmicro;A Operasi Mode CCM/DCM/QR 200kHz Maks Perlindungan Lanjutan

andnbsp;

Fitur

2.1 Fitur efisiensi

andbull; Penggerak gerbang adaptif untuk efisiensi maksimum pada beban apa pun

andbull; Arus suplai dalam operasi hemat energi di bawah 200 andmu;A

2.2 Fitur aplikasi

andbull; Rentang tegangan suplai lebar dari 4,5 V hingga 38 V

andbull; Penyearahan sinkron ganda untuk resonansi LLC dalam paket SO8

andbull; Penyearahan sinkron untuk konverter flyback multi-output

andbull; Mendukung operasi 5 V dengan MOSFET SR tingkat logika

andbull; Input diferensial untuk merasakan tegangan drain dan sumber dari setiap MOSFET SR

2.3 Fitur kontrol

andbull; Kontrol SR tanpa waktu aktif minimum

andbull; Penggerak gerbang adaptif untuk mematikan cepat di akhir konduksi

andbull; Perlindungan UnderVoltage LockOut (UVLO) dengan penarikan gerbang aktif

andnbsp;

Aplikasi

TEA1995T ditujukan untuk catu daya resonansi. Dalam aplikasi semacam itu, ia dapat menggerakkan dua MOSFET penyearah sinkron eksternal untuk penyearahan tegangan pada dua lilitan sekunder transformator. MOSFET ini menggantikan dioda. Ini dapat digunakan di semua catu daya yang membutuhkan efisiensi tinggi:

andbull; Adaptor

andbull; Catu daya untuk PC desktop dan PC all-in-one

andbull; Catu daya untuk televisi

andbull; Catu daya untuk server

andnbsp;

Deskripsi

TEA1995T adalah produk pertama dari generasi baru IC Pengontrol Penyearah Sinkron (SR) untuk catu daya mode sakelar. Ia menggabungkan metode penggerak gerbang adaptif untuk efisiensi maksimum pada beban apa pun.

TEA1995T adalah IC pengontrol khusus untuk penyearahan sinkron di sisi sekunder konverter resonansi. Ia memiliki dua tahap driver untuk menggerakkan MOSFET SR, yang menyearahkan keluaran dari lilitan transformator sekunder sadapan tengah. Dua tahap driver gerbang memiliki input penginderaan sendiri dan beroperasi secara independen.

TEA1995T juga dapat digunakan dalam konverter flyback multi-output dengan MOSFET SR ditempatkan di sisi rendah.

TEA1995T dibuat dalam proses Silicon-On-Insulator (SOI).

andnbsp;

INFORMASI

andnbsp;

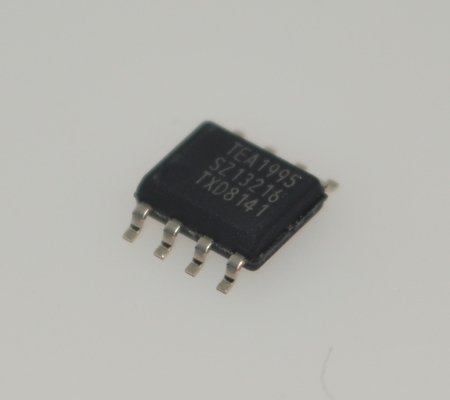

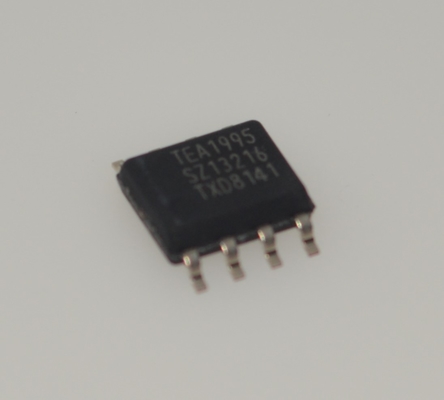

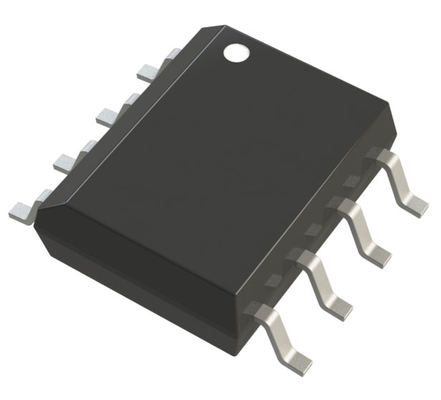

Gambar
