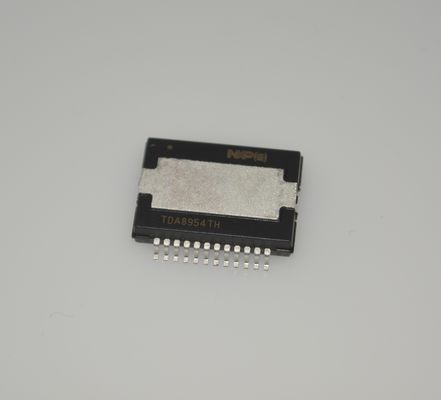

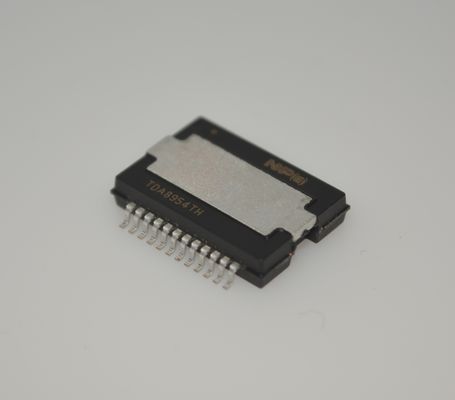

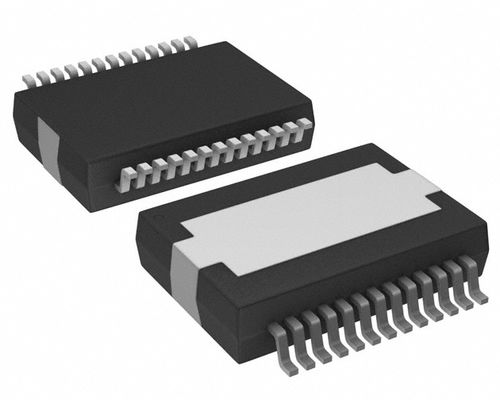

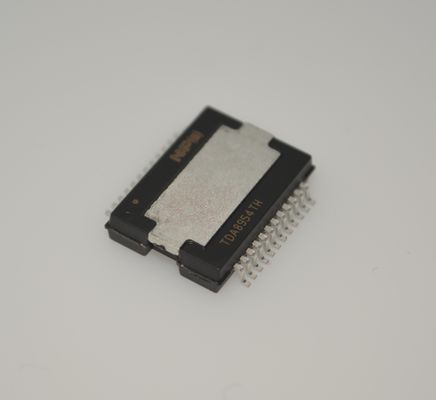

TDA8954TH 2x 150W Kelas-D Amp 90% Efisiensi rendah 0,01% THD Mute/Standby OT/SC Protection Wide ±12.5V sampai ±40V Supply Self-Guarding Outputs

TDA8954TH 2x 150W Kelas-D Amp 90% Efisiensi rendah 0,01% THD Mute/Standby OT/SC Protection Wide ±12.5V sampai ±40V Supply Self-Guarding Outputs

Fitur

Kekuatan output tinggi dalam aplikasi khas:

SE 2 × 210 W, RL = 4 Ω (VDD = 41 V; VSS = −41 V)

SE 2 × 235 W, RL = 3 Ω (VDD = 39 V; VSS = −39 V)

SE 2 × 150 W, RL = 6 Ω (VDD = 41 V; VSS = −41 V)

BTL 1 × 420 W, RL = 8 Ω (VDD = 41 V; VSS = −41 V)

Kisaran tegangan pasokan kerja simetris dari ±12,5 V hingga ±42,5 V

Input diferensial penuh stereo, dapat digunakan sebagai amplifier BTL stereo SE atau mono

Kebisingan rendah

Memulai dan mematikan dengan lancar tanpa bising

Diagnostik 2 pin untuk sirkuit perlindungan

Jam internal atau eksternal frekuensi tetap

Efisiensi tinggi ≈93 %

Zero dead time switching

Arus pendingin rendah

Strategi perlindungan lanjutan: perlindungan tegangan dan pembatasan arus keluar

Termal FoldBack (TFB) dengan fungsi mati

Peningkatan tetap 30 dB dalam SE dan 36 dB dalam aplikasi BTL

Pencegahan sirkuit pendek penuh di seluruh beban

Modulasi BD dalam konfigurasi BTL

Perlindungan jam

Aplikasi

DVD

Home Theater In A Box (HTIAB) sistem

Mini dan micro receiver

Sistem speaker bertenaga tinggi

Subwoofer

Sistem alamat publik (PA)

Deskripsi

TDA8954 adalah amplifier daya audio kelas D stereo atau mono efisiensi tinggi dalam satu IC dengan disipasi daya rendah.Hal ini dirancang untuk memberikan hingga 2 × 210 W ke dalam beban 4 Ω dalam aplikasi stereo Single-Ended (SE), atau 1 × 420 W ke beban 8 Ω dalam aplikasi mono Bridge-Tied Load (BTL).

Ini menggabungkan manfaat efisiensi Kelas D (≈93 % dalam beban 4 Ω) dengan kualitas suara audiophile sebanding dengan yang terkait dengan amplifikasi Kelas AB.

Amplifier beroperasi pada rentang tegangan pasokan yang luas dari ± 12,5 V hingga ± 42,5 V dan memiliki konsumsi arus henti yang rendah.

TDA8954 dilengkapi dengan dua pin diagnostik untuk memantau status Thermal Fold Back (TFB), Over Current Protection (OCP) dan sirkuit perlindungan lainnya.

Informasi

Menggambar
