Ultra-Low Rds ((on) 0.02Ω IRF4905PBF P-Channel -55A -60V TO-220 Paket
Atribut Produk
| Atribut |
Nilai |
| Fungsi |
Langkah ke atas, langkah ke bawah |
| Konfigurasi output |
Positif atau Negatif |
| Topologi |
Buck, dorong. |
| Jenis output |
Dapat disesuaikan |
| Jumlah output |
1 |
Deskripsi Produk
Ultra-Low Rds ((on) 0.02 Ω IRF4905PBF P-Channel -55A -60V TO-220 Paket High Current Robust Avalanche Rated Logic Level Gate Low Gate Charge 110nC Fast Switching Efisiensi Daya Tinggi
Fitur
- Teknologi Proses Lanjutan
- Resistensi Ultra Rendah
- Dinamis dv/dt Rating
- 175°C Suhu operasi
- Pergantian Cepat
- Saluran P
- Berkualitas penuh untuk Avalanche
- Bebas Timah
Aplikasi
- Menghidupkan daya:Sering digunakan dalam sistem distribusi daya seperti motherboard, server, dan peralatan komunikasi sebagai saklar sisi tinggi untuk mengontrol daya on / off sirkuit lain.Ini menawarkan efisiensi tinggi dan penurunan tegangan rendah.
- Motor Drive dan Kontrol:Cocok untuk menggerakkan motor DC bertenaga tinggi, seperti yang digunakan dalam robotika, peralatan otomatisasi industri, dan alat listrik.Ini biasanya digunakan dalam konfigurasi H-bridge untuk rotasi maju / mundur dan pengaturan kecepatan.
- Konverter DC-DC (Buck/Boost):Dalam sirkuit konversi daya berbasis rectifier sinkron, dapat berfungsi sebagai saklar sisi tinggi.mengurangi kerugian konduksi secara signifikan dan meningkatkan efisiensi keseluruhan.
- Perlindungan dan Pengelolaan Baterai:Sebagai P-MOS, secara inheren cocok untuk beralih beban dalam perangkat bertenaga baterai.Hal ini umumnya digunakan dalam sirkuit perlindungan baterai lithium dan BMS (Battery Management Systems) untuk mengelola jalur pengisian dan pembuanganResistensi rendahnya membantu mengurangi produksi panas dan memperpanjang umur baterai.
- Inverter dan UPS (Uninterruptible Power Supplies):Digunakan untuk power switching dan freewheeling di jembatan inverter daya kecil hingga menengah dan sistem daya cadangan.
Deskripsi Rinci
Generasi kelima HEXFET dari International Rectifier menggunakan teknik pengolahan canggih untuk mencapai ketahanan yang sangat rendah per area silikon.dikombinasikan dengan kecepatan switching cepat dan desain perangkat ruggedized yang HEXFET Power MOSFETs terkenal, menyediakan desainer dengan perangkat yang sangat efisien dan dapat diandalkan untuk digunakan dalam berbagai aplikasi.
Paket TO-220 secara universal lebih disukai untuk semua aplikasi komersial-industri pada tingkat disipasi daya hingga sekitar 50 watt.Ketahanan termal yang rendah dan biaya paket yang rendah dari TO 220 berkontribusi pada penerimaan luas di seluruh industri.
Spesifikasi Teknis
| Kategori |
Produk semikonduktor diskrit Transistor FET, MOSFET FET tunggal, MOSFET |
| Mfr |
Infineon Technologies |
| Seri |
HEXFET® |
| Kemasan |
Tabung |
| Status Bagian |
Aktif |
| Jenis FET |
Saluran P |
| Teknologi |
MOSFET (Metal Oxide) |
| Tegangan pembuangan ke sumber (Vdss) |
55 V |
| Arus - aliran terus menerus (Id) @ 25°C |
74A (Tc) |
| Tegangan drive (Max Rds On, Min Rds On) |
10V |
| Rds On (Max) @ Id, Vgs |
20mOhm @ 38A, 10V |
| Vgs(th) (Max) @ Id |
4V @ 250μA |
| Pengisian gerbang (Qg) (Max) @ Vgs |
180 nC @ 10 V |
| Vgs (Max) |
± 20V |
| Kapasitas Masuk (Ciss) (Max) @ Vds |
3400 pF @ 25 V |
| Fitur FET |
- |
| Penghambatan Daya (Max) |
200W (Tc) |
| Suhu operasi |
-55°C ~ 175°C (TJ) |
| Kelas |
- |
| Kualifikasi |
- |
| Tipe pemasangan |
Melalui Lubang |
| Paket Perangkat Pemasok |
TO-220AB |
| Paket / Kasus |
TO-220-3 |
| Nomor produk dasar |
IRF4905 |

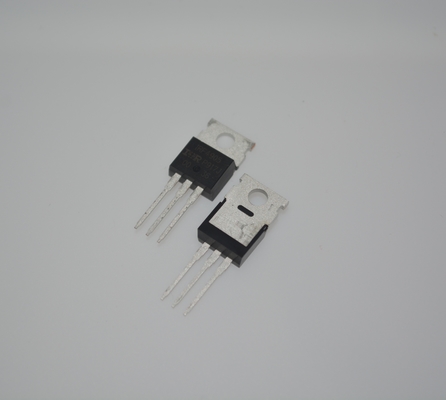

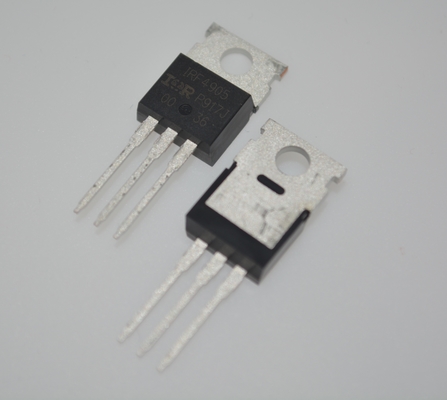

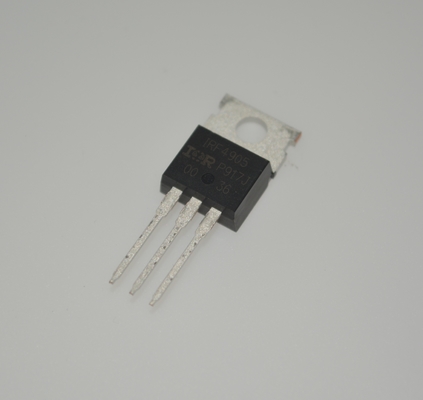

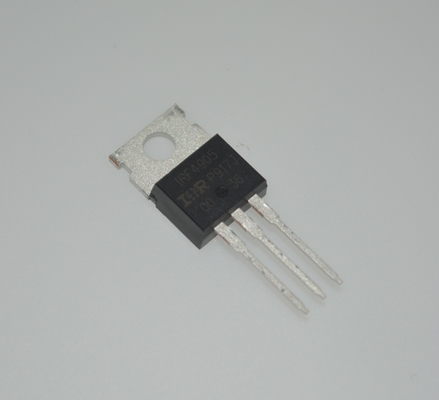

Gambar Produk
