TPS5430DDAR 3A 5.5-36V Wide Input Step-Down Converter 500kHz Switching Efisiensi Tinggi (Hingga 95%) Daya Kompensasi Internal Sinyal Baik Perlindungan Termal/UVLO Paket SOIC-8

TPS5430DDAR 3A 5.5-36V Konverter Step-Down Input Lebar 500kHz Switching Efisiensi Tinggi (Hingga 95%) Kompensasi Internal Sinyal Power Good Perlindungan Termal/UVLO Paket SOIC-8

andnbsp;

Fitur

andbull; Rentang tegangan input lebar:andndash;TPS5430: 5.5V hingga 36Vandndash;TPS5431: 5.5V hingga 23V

andbull; Arus keluaran kontinu hingga 3A (puncak 4A)

andbull; Efisiensi tinggi hingga 95% diaktifkan oleh sakelar MOSFET terintegrasi 100mΩ

andbull; Rentang tegangan keluaran lebar: dapat disesuaikan hingga 1.22V dengan akurasi awal 1.5%

andbull; Kompensasi internal meminimalkan jumlah komponen eksternal

andbull; Frekuensi switching 500kHz tetap untuk ukuran filter kecil

andbull; Peningkatan regulasi saluran dan respons transien oleh umpan maju tegangan input

andbull; Sistem dilindungi oleh pembatasan arus berlebih, perlindungan tegangan berlebih, dan pematian termal

andbull;andndash;40anddeg;C hingga 125anddeg;C rentang suhu sambungan pengoperasian

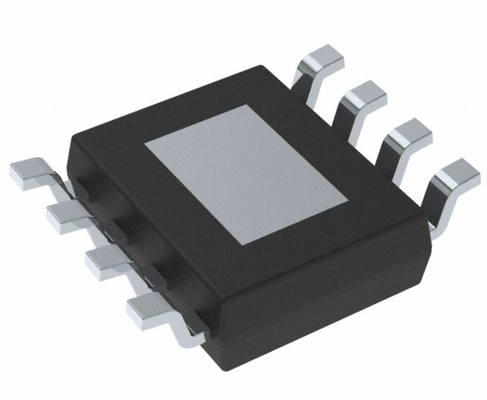

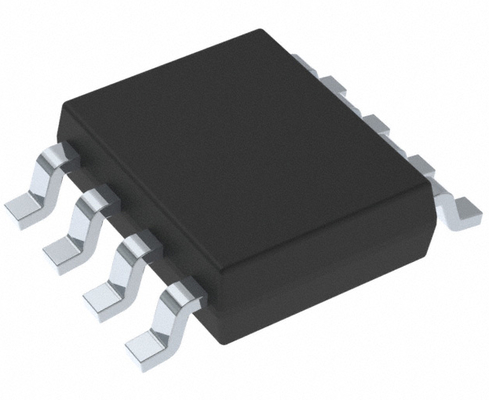

andbull; Tersedia dalam paket sirkuit terpadu 8-pin SO PowerPADandtrade; yang ditingkatkan secara termal

andnbsp;

Aplikasi

andbull; Konsumen: kotak set-top, DVD, tampilan LCD

andbull; Catu daya audio industri dan mobil

andbull; Pengisi daya baterai, catu daya LED berdaya tinggi

andbull; Sistem daya terdistribusi 12V dan 24V

andnbsp;

Deskripsi

TPS543x adalah konverter PWM arus keluaran tinggi yang mengintegrasikan MOSFET saluran-N sisi-tinggi resistansi rendah. Termasuk pada substrat dengan fitur yang tercantum adalah penguat kesalahan tegangan berkinerja tinggi yang memberikan akurasi regulasi tegangan yang ketat dalam kondisi transien; rangkaian penguncian tegangan kurang untuk mencegah start-up hingga tegangan input mencapai 5.5V; rangkaian slow-start yang diatur secara internal untuk membatasi arus masuk; dan rangkaian umpan maju tegangan untuk meningkatkan respons transien. Menggunakan pin ENA, arus catu daya shutdown dikurangi menjadi 15andmu;A biasanya. Fitur lainnya termasuk pengaktifan aktif-tinggi, pembatasan arus berlebih, perlindungan tegangan berlebih, dan pematian termal. Untuk mengurangi kompleksitas desain dan jumlah komponen eksternal, loop umpan balik TPS543x dikompensasi secara internal. TPS5431 dimaksudkan untuk beroperasi dari rel daya hingga 23V. TPS5430 mengatur berbagai sumber daya termasuk bus 24V.

Perangkat TPS543x tersedia dalam paket sirkuit terpadu SOIC PowerPAD 8-pin yang ditingkatkan secara termal dan mudah digunakan. TI menyediakan modul evaluasi dan alat perangkat lunak Designer untuk membantu dalam mencapai desain catu daya berkinerja tinggi dengan cepat untuk memenuhi siklus pengembangan peralatan yang agresif.

andnbsp;

INFORMASI

andnbsp;

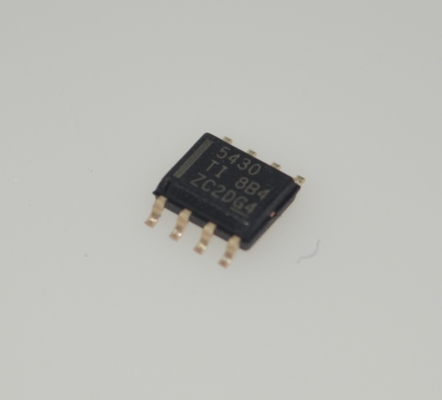

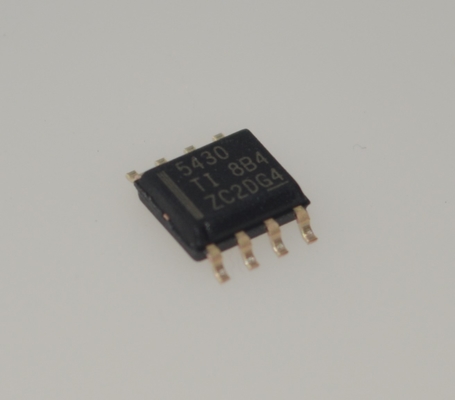

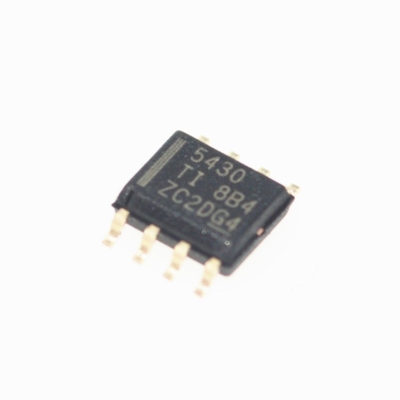

Gambar
