SN74CBTLV1G125DBVR Sakelar Bus Tegangan Rendah 1-Saluran <5Ω Resistansi On-State Operasi 3.3V/2.5V Terjemahan Tingkat 0-5V Daya Ultra-Rendah Kecepatan 10ns Paket SOT-23-5 Memungkinkan Penyisipan Panas

SN74CBTLV1G125DBVR Sakelar Bus Tegangan Rendah 1-Saluran <5andOmega; Resistansi On-State Operasi 3.3V/2.5V Terjemahan Level 0-5V Daya Ultra-Rendah Kecepatan 10ns Paket SOT-23-5 Memungkinkan Penyisipan Panas

andnbsp;

FITUR

andbull; Koneksi Sakelar 5-Ω Antara Dua Port

andbull; Pengalihan Rail-to-Rail pada Port I/O Data

andbull; Ioff Mendukung Operasi Mode Partial-Power-Down

andnbsp;

Aplikasi

Terjemahan/Pergeseran Level:

Skenario: Dalam sistem tegangan campuran, menghubungkan prosesor tegangan rendah (misalnya, MCU 1.8V atau 2.5V) ke periferal tegangan lebih tinggi (misalnya, sensor 5V atau perangkat lama).

Cara kerjanya: Rentang tegangan yang luas (0 hingga 5V) memungkinkan transfer sinyal dua arah yang mulus antara sirkuit dengan tegangan berbeda, memungkinkan pergeseran level tanpa catu daya tambahan.

Isolasi Bus & Multiplexing:

Skenario: Ketika beberapa periferal perlu berbagi jalur data yang sama (misalnya, Iandsup2;C, SPI) atau jalur alamat, tetapi hanya satu perangkat yang dapat berkomunikasi dengan host pada satu waktu.

Cara kerjanya: Dengan menggunakan beberapa sakelar semacam itu, MCU dapat mengontrol pengalihan untuk menghubungkan bus ke Perangkat A atau Perangkat B, secara efektif mengisolasi perangkat yang tidak dipilih dan mencegah konflik bus.

Dukungan Penyisipan Panas:

Skenario: Aplikasi yang memerlukan hot-plugging modul atau kartu, seperti papan telekomunikasi, modul kontrol industri, atau perlengkapan pengujian.

Cara kerjanya: Desain sirkuit internal tahan terhadap urutan daya yang tidak pasti, melindungi prosesor inti dan sirkuit sensitif dari lonjakan tegangan dan kejutan arus selama penyalaan atau pematian.

Pengalihan Sinyal Analog & Digital:

Skenario: Mengalihkan jalur sinyal audio, pemilihan input sensor, atau sinyal digital berkecepatan rendah.

Catatan: Meskipun dapat mengirimkan sinyal analog (dalam rentang tegangannya), karena resistansi on-state (~5andOmega;) dan batasan bandwidth-nya, itu tidak cocok untuk sinyal analog frekuensi tinggi (misalnya, video) atau akuisisi analog presisi tinggi (misalnya, input ADC presisi).

andnbsp;

DESKRIPSI

SN74CBTLV1G125 menampilkan sakelar saluran berkecepatan tinggi tunggal. Sakelar dinonaktifkan ketika input output-enable (OE) tinggi.

Perangkat ini sepenuhnya ditentukan untuk aplikasi partial-power-down menggunakan Ioff. Fitur Ioff memastikan bahwa arus yang merusak tidak akan mengalir balik melalui perangkat saat dimatikan. Perangkat memiliki isolasi selama pematian.

Untuk memastikan keadaan impedansi tinggi selama penyalaan atau pematian, OE harus diikat ke VCC melalui resistor pullup; nilai minimum resistor ditentukan oleh kemampuan sinking arus dari driver.

andnbsp;

INFORMASI

andnbsp;

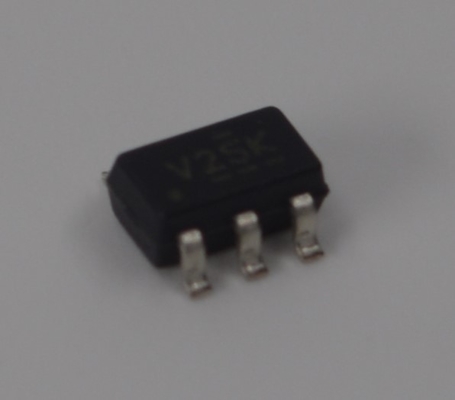

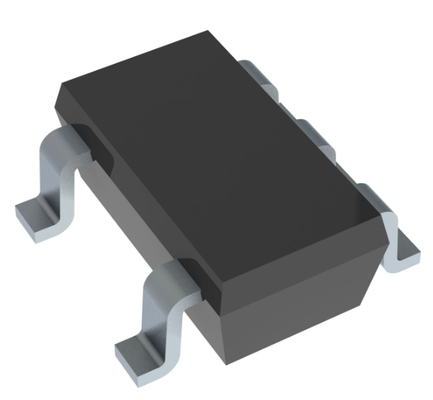

Gambar

Keuntungan kami:

• Produk berkualitas tinggi --- penawaran kami 100% baru dan asli, ROHS
• Harga yang kompetitif --- saluran Pembelian yang baik dengan harga yang baik.
• Layanan profesional --- pengujian kualitas yang ketat sebelum pengiriman, dan layanan purna jual yang sempurna setelah pembelian.
• Inventaris yang memadai --- Dengan dukungan dari tim Pembelian kami yang kuat,
• Pengiriman cepat --- kami akan mengirimkan barang dalam waktu 1-3 hari kerja setelah pembayaran dikonfirmasi.

andnbsp;

pastikan untuk memenuhi kebutuhan Anda untuk semua jenis komponen. ^_^
