TPS560200DBVR 3.3V 0.6A Synchronous Buck Converter dengan Efisiensi 95% 4.5-17V Input 1.2MHz Frekuensi Eco-mode Internal Compensation Soft Start and Thermal Protection dalam Paket SOT-23

TPS560200DBVR 3.3V 0.6A Konverter Buck Sinkron dengan Efisiensi 95% Input 4.5-17V Frekuensi 1.2MHz Eco-mode Kompensasi Internal Soft Start dan Perlindungan Termal dalam Paket SOT-23

andnbsp;

Fitur

andbull; MOSFET High-Side 0.95-andOmega; Terintegrasi dan 0.33 andOmega;Low-Side Monolitik

andbull; Arus Output Kontinu 500-mA

andbull; Rentang Tegangan Output: 0.8 V hingga 6.5 V

andbull; Referensi Tegangan 0.8-V Dengan andplusmn;1.3% Akurasi Selama Suhu

andbull; Auto-Skip Advanced Eco-Modeandtrade; untuk Efisiensi Tinggi pada Beban Ringan

andbull; D-CAP2andtrade;Mode Memungkinkan Respons Transien Cepat

andbull; Tidak Perlu Kompensasi Eksternal

andbull; Frekuensi Switching 600-kHz

andbull; Soft-Start Internal 2-ms

andbull; Start-Up Aman ke VOUT yang Sudah Di-bias

andbull; Shutdown Termal

andbull;andndash;40anddeg;C hingga 125anddeg;C Rentang Suhu Sambungan Operasi

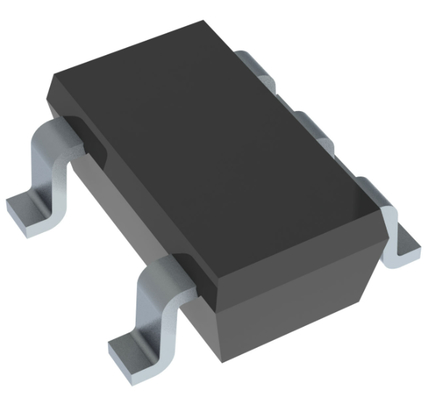

andbull; Tersedia dalam Paket SOT-23 5-Pin

andnbsp;

Aplikasi

andbull; Set Top Box

andbull; Modem

andbull; DTB

andbull; ASDL

andnbsp;

Deskripsi

TPS560200 adalah konverter buck monolitik sinkron mode D-CAP2 17-V, 500-mA, low-Iq, adaptif on-time dengan MOSFET terintegrasi dalam paket SOT-23 5 pin yang mudah digunakan.

TPS560200 memungkinkan perancang sistem untuk melengkapi rangkaian berbagai regulator bus daya peralatan akhir dengan solusi yang hemat biaya, jumlah komponen rendah, dan arus siaga rendah. Loop kontrol utama untuk perangkat menggunakan kontrol mode D-CAP2 yang memberikan respons transien cepat tanpa komponen kompensasi eksternal. Kontrol on-time adaptif mendukung transisi mulus antara mode PWM pada kondisi beban yang lebih tinggi dan operasi Eco Mode canggih pada beban ringan.

TPS560200 juga memiliki sirkuit proprietary yang memungkinkan perangkat untuk beradaptasi dengan kapasitor output resistansi seri (ESR) rendah, seperti POSCAP atau SP-CAP, dan kapasitor keramik ESR ultra-rendah. Perangkat beroperasi dari input VIN 4.5-V hingga 17-V. Tegangan output dapat diprogram antara 0.8 V dan 6.5 V. Perangkat ini juga memiliki waktu soft-start 2-ms tetap. Perangkat ini tersedia dalam paket SOT-23 5-pin.

andnbsp;

INFORMASI

andnbsp;

Gambar
