Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
Fungsi: | Step-Up, Step-Down | Konfigurasi output: | Positif atau negatif |
---|---|---|---|
Topologi: | Buck, Boost | Tipe output: | Bisa disesuaikan |
Jumlah output: | 1 |

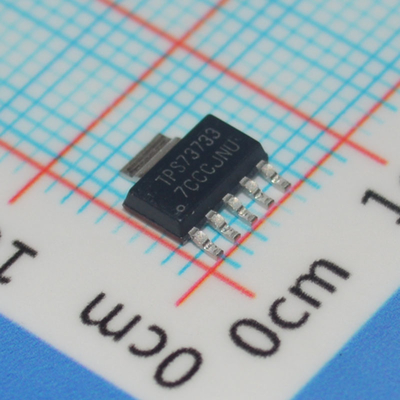

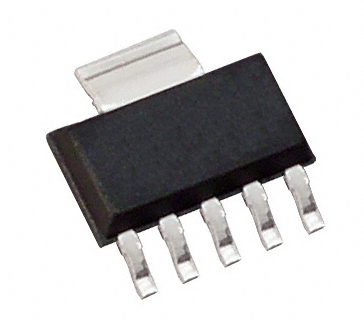

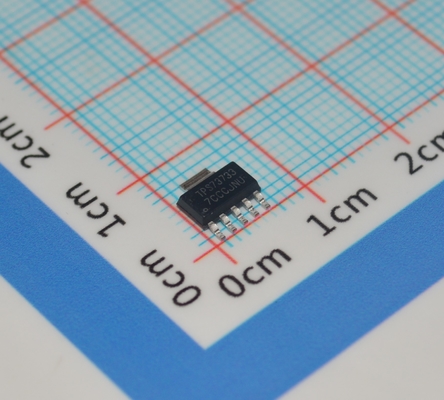

TPS73733DCQ 3.3V 1A LDO Kebisingan Ultra-Rendah (30μVRMS) dengan PSRR Tinggi (75dB) Akurasi 1% Dropout Rendah (310mV) Pin Aktif Stabil dengan Kapasitor Keramik 1μF Perlindungan Arus/Termal dalam Paket TO-263
Fitur
• Stabil dengan kapasitor output keramik 1μF atau lebih besar
• Rentang tegangan input: 2.2V hingga 5.5V
• Tegangan dropout ultra-rendah– Silikon lama: 130mV tipikal pada 1A– Silikon baru: 122mV tipikal pada 1A
• Respons transien beban yang sangat baik—bahkan hanya dengan kapasitor output 1μF
• Topologi NMOS menghasilkan arus kebocoran balik yang rendah
• Akurasi awal: 1%
• Akurasi keseluruhan terhadap garis, beban, dan suhu– Silikon lama: 3%– Silikon baru: 1.5%
• Kurang dari 20nA IQ tipikal dalam mode shutdown
• Shutdown termal dan batas arus untuk perlindungan kesalahan
• Tersedia dalam beberapa versi tegangan output:– Output yang dapat disesuaikan: 1.20V hingga 5.5V– Output khusus tersedia menggunakan pemrograman tingkat paket pabrik
Aplikasi
• Regulasi titik-beban untuk DSP, FPGA, dan mikroprosesor
• Regulasi pasca untuk catu daya switching
• Peralatan portabel dan bertenaga baterai
Deskripsi
Regulator tegangan low-dropout (LDO) linier TPS737 menggunakan transistor lulusan NMOS dalam konfigurasi pengikut tegangan. Topologi ini relatif tidak sensitif terhadap nilai dan ESR kapasitor output, memungkinkan berbagai konfigurasi beban. Respons transien beban sangat baik, bahkan dengan kapasitor output keramik 1μF yang kecil. Topologi NMOS juga memungkinkan dropout yang sangat rendah.
TPS737 menggunakan proses BiCMOS canggih untuk menghasilkan presisi tinggi sekaligus memberikan tegangan dropout yang sangat rendah dan arus pin ground yang rendah. Perangkat yang menggunakan alur manufaktur terbaru memiliki desain yang diperbarui dengan silikon baru pada teknologi proses TI terbaru. Konsumsi arus, saat tidak diaktifkan, kurang dari 20nA dan dirancang untuk aplikasi portabel. Perangkat ini dilindungi oleh shutdown termal dan batas arus foldback.
Untuk aplikasi yang memerlukan akurasi tegangan output yang lebih tinggi, pertimbangkan regulator tegangan low-dropout 1A dengan akurasi keseluruhan 1% TPS7A37 TI.
INFORMASI
Kategori
|
|
|
Mfr
|
|
|
Seri
|
-
|
|
Pengemasan
|
Tabung
|
|
Status Bagian
|
Aktif
|
|
Konfigurasi Output
|
|
|
Jenis Output
|
|
|
Jumlah Regulator
|
1
|
|
Tegangan - Input (Maks)
|
5.5V
|
|
Tegangan - Output (Min/Tetap)
|
3.3V
|
|
Tegangan - Output (Maks)
|
-
|
|
Dropout Tegangan (Maks)
|
0.5V @ 1A
|
|
Arus - Output
|
|
|
Arus - Diam (Iq)
|
400 µA
|
|
Arus - Catu (Maks)
|
1.3 mA
|
|
PSRR
|
58dB ~ 37dB (100Hz ~ 10kHz)
|
|
Fitur Kontrol
|
Aktifkan
|
|
Fitur Perlindungan
|
Arus Lebih, Suhu Lebih, Polaritas Terbalik
|
|
Suhu Pengoperasian
|
-40°C ~ 125°C
|
|
Jenis Pemasangan
|
Pemasangan Permukaan
|
|
Paket / Kotak
|
SOT-223-6
|
|
Paket Perangkat Pemasok
|
SOT-223-6
|
|
Nomor Produk Dasar
|
Gambar
