TPS62120DCNR Konverter Step-Down 3.3V 1.5A dengan Efisiensi 95% Input 3.1-17V Mode Hemat Daya Siklus Tugas 100% Kompensasi Internal Soft Start dan Shutdown Termal dalam Paket SOT-23

TPS62120DCNR Konverter Step-Down 3.3V 1.5A dengan Efisiensi 95% Input 3.1-17V Mode Hemat Daya Siklus Tugas 100% Kompensasi Internal Soft Start dan Shutdown Termal dalam Paket SOT-23
TPS62120DCNR Konverter Step-Down 3.3V 1.5A dengan Efisiensi 95% Input 3.1-17V Mode Hemat Daya Siklus Tugas 100% Kompensasi Internal Soft Start dan Shutdown Termal dalam Paket SOT-23 TPS62120DCNR Konverter Step-Down 3.3V 1.5A dengan Efisiensi 95% Input 3.1-17V Mode Hemat Daya Siklus Tugas 100% Kompensasi Internal Soft Start dan Shutdown Termal dalam Paket SOT-23 TPS62120DCNR Konverter Step-Down 3.3V 1.5A dengan Efisiensi 95% Input 3.1-17V Mode Hemat Daya Siklus Tugas 100% Kompensasi Internal Soft Start dan Shutdown Termal dalam Paket SOT-23

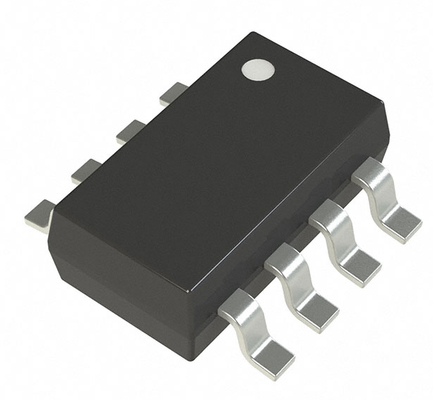

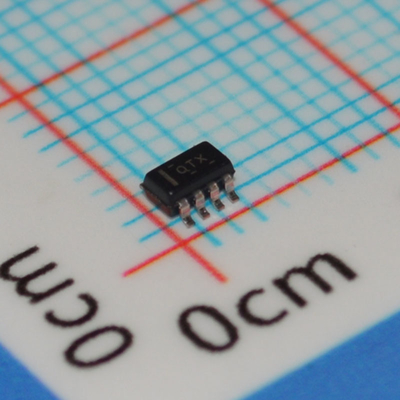

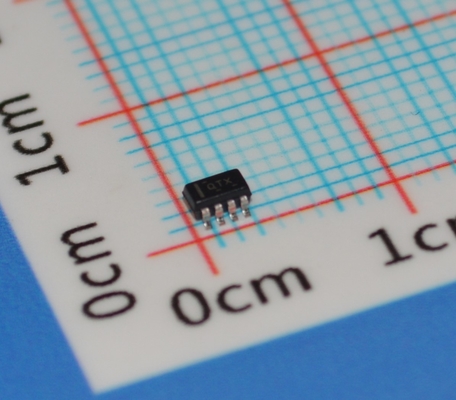

Gambar besar :  TPS62120DCNR Konverter Step-Down 3.3V 1.5A dengan Efisiensi 95% Input 3.1-17V Mode Hemat Daya Siklus Tugas 100% Kompensasi Internal Soft Start dan Shutdown Termal dalam Paket SOT-23

Detail produk:
Tempat asal: Cina
Nama merek: Texas Instruments
Sertifikasi: CE, GCF, ROHS
Nomor model: TPS62120DCNR
Syarat-syarat pembayaran & pengiriman:
Kuantitas min Order: 1
Harga: negotiable
Kemasan rincian: Dikemas dalam baki asli pertama, lalu karton, pada tas gelembung terakhir untuk pengemasan luar
Waktu pengiriman: 3-5 hari kerja setelah menerima pembayaran
Syarat-syarat pembayaran: T/T, Western Union,
Menyediakan kemampuan: 1000 pcs per bulan
Detil Deskripsi produk
Fungsi: Step-Up, Step-Down Konfigurasi output: Positif atau negatif
Topologi: Buck, Boost Tipe output: Bisa disesuaikan
Jumlah output: 1

TPS62120DCNR Konverter Step-Down 3.3V 1.5A dengan Efisiensi 95% Input 3.1-17V Mode Hemat Daya Kompensasi Internal Siklus Kerja 100% Soft Start dan Shutdown Termal dalam Paket SOT-23



Fitur

• Rentang Tegangan Input Lebar: 2 V hingga 15 V 1

• Hingga 96% Efisiensi

• Mode Hemat Daya Dengan Arus Diam 11-µA

• Arus Output 75 mA

• Rentang Tegangan Output: 1.2 V hingga 5.5 V

• Hingga Frekuensi Sakelar 800-kHz

• Konverter Sinkron, Tidak Ada Penyearah Eksternal

• Tegangan Ripple Output Rendah

• Siklus Kerja 100% untuk Dropout Terendah

• Paket SOT 8-Pin Kecil (TPS62120) dan Paket DFN 6-Pin 2-mm × 2-mm (TPS62122)

• Soft Start Internal

• Output Power Good Open Drain (TPS62120)

• Output Open-Drain untuk Pelepasan Output (TPS62120)

• Ambang UVLO Naik 2.5-V dan Turun 1.85-V



Aplikasi

• Aplikasi RF Daya Rendah

• Mikroprosesor Daya Sangat Rendah

• Panen Energi

• Pengukuran Industri



Deskripsi

Perangkat TPS6212x adalah konverter DC-DC step-down sinkron yang sangat efisien yang dioptimalkan untuk aplikasi daya rendah. Perangkat ini mendukung arus output hingga 75-mA dan memungkinkan penggunaan induktor dan kapasitor eksternal kecil.

Rentang tegangan input operasi yang luas dari 2 V hingga 15 V mendukung panen energi, bertenaga baterai, dan juga aplikasi bertenaga saluran 9-V atau 12-V.

Dengan skema kontrol histeretik canggihnya, konverter menyediakan pengoperasian mode hemat daya. Pada beban ringan, konverter beroperasi dalam mode modulasi frekuensi pulsa (PFM) dan beralih secara otomatis dalam mode modulasi lebar pulsa (PWM) pada arus beban yang lebih tinggi. Mode hemat daya mempertahankan efisiensi tinggi di seluruh rentang arus beban. Skema kontrol histeretik dioptimalkan untuk tegangan riak output rendah dalam mode PFM untuk mengurangi noise output seminimal mungkin. Perangkat hanya mengkonsumsi arus diam 10 µA dari VIN dalam pengoperasian mode PFM.

Dalam mode shutdown, perangkat dimatikan.

Output power good open-drain tersedia di TPS62120 dan menunjukkan setelah tegangan output dalam regulasi.

TPS62120 memiliki pin SGND tambahan yang terhubung ke GND selama mode shutdown. Output ini dapat digunakan untuk melepaskan kapasitor output.

TPS6212x beroperasi pada rentang suhu udara bebas –40°C hingga 85°C. TPS62120 tersedia dalam paket SOT-23 8-pin kecil dan TPS62122 dalam paket DFN 6-pin 2 mm× 2mm.



INFORMASI

Kategori
Mfr
Seri
-
Pengemasan
Pita & Gulungan (TR)
Pita Potong (CT)
Digi-Reel®
Status Bagian
Aktif
Fungsi
Step-Down
Konfigurasi Output
Positif
Topologi
Jenis Output
Jumlah Output
1
Tegangan - Input (Min)
2V
Tegangan - Input (Maks)
15V
Tegangan - Output (Min/Tetap)
Tegangan - Output (Maks)
5.5V
Arus - Output
Frekuensi - Switching
Hingga 800kHz
Penyearah Sinkron
Ya
Suhu Operasi
-40°C ~ 85°C (TA)
Jenis Pemasangan
Pemasangan Permukaan
Paket / Casing
Paket Perangkat Pemasok
SOT-23-8
Nomor Produk Dasar



Gambar

TPS62120DCNR Konverter Step-Down 3.3V 1.5A dengan Efisiensi 95% Input 3.1-17V Mode Hemat Daya Siklus Tugas 100% Kompensasi Internal Soft Start dan Shutdown Termal dalam Paket SOT-23 0
