TLV1117LV25DCYR:2.5V Fixed Output LDO dengan 1A Current Low Dropout (1.1V max) PSRR tinggi (65dB) 1% Keakuratan Stabil dengan Keramik Kondensator Overcurrent / Thermal Protection dalam Paket SOT-223

TLV1117LV25DCYR: LDO Output Tetap 2.5V dengan Arus 1A, Low Dropout (maks. 1.1V), PSRR Tinggi (65dB), Akurasi 1%, Stabil dengan Kapasitor Keramik, Perlindungan Arus Lebih/Termal dalam Paket SOT-223

Fitur

• Akurasi tipikal: 1.5%

• IQ Rendah: 100 μA (maksimum)– 500 kali lebih rendah dari perangkat 1117 standar

• VIN: 2 V hingga 5.5 V– VIN maksimum absolut: 6 V

• Stabil Dengan arus output 0-mA

• Low dropout: 455 mV pada 1 A untuk VOUT = 3.3 V

• PSRR Tinggi: 65 dB pada 1 kHz

• Batas arus minimum yang ditentukan: 1.1 A

• Stabil dengan kapasitor keramik yang hemat biaya:– Dengan ESR 0-Ω

• Rentang suhu: –40°C hingga +125°C

• Shutdown termal dan perlindungan arus lebih

• Untuk pengganti drop-in dengan fungsionalitas yang ditingkatkan, lihat TLV761

• Tersedia dalam paket SOT-223

Aplikasi

• Kotak set-top

• TV dan monitor

• Periferal PC, notebook, motherboard

• Modem dan produk komunikasi lainnya

• Regulasi pasca catu daya switching

Deskripsi

Regulator linier low-dropout (LDO) TLV1117LV adalah versi tegangan input rendah dari regulator tegangan TLV1117 yang populer.

TLV1117LV adalah perangkat berdaya sangat rendah yang mengkonsumsi arus diam 500 kali lebih rendah daripada regulator tegangan 1117 tradisional, membuat perangkat dirancang untuk aplikasi yang mewajibkan arus siaga yang sangat rendah. LDO TLV1117LV juga stabil dengan arus beban 0 mA; tidak ada persyaratan beban minimum, membuat perangkat menjadi pilihan yang baik untuk aplikasi di mana regulator harus memberi daya pada beban yang sangat kecil selama siaga selain arus besar dalam urutan 1 A selama pengoperasian normal. TLV1117LV menawarkan kinerja transien saluran dan beban yang sangat baik, menghasilkan undershoot dan overshoot tegangan output yang sangat kecil ketika persyaratan arus beban berubah dari kurang dari 1 mA menjadi lebih dari 500 mA.

Band-gap presisi dan penguat kesalahan memberikan akurasi 1.5%. Rasio penolakan catu daya (PSRR) yang sangat tinggi memungkinkan penggunaan perangkat untuk regulasi pasca setelah regulator switching. Fitur berharga lainnya termasuk noise output rendah dan tegangan low-dropout.

Perangkat ini dikompensasi secara internal agar stabil dengan kapasitor resistansi seri (ESR) setara 0-Ω. Keunggulan utama ini memungkinkan penggunaan kapasitor keramik berukuran kecil yang hemat biaya. Kapasitor hemat biaya yang memiliki tegangan bias dan penurunan suhu yang lebih tinggi juga dapat digunakan jika diinginkan.

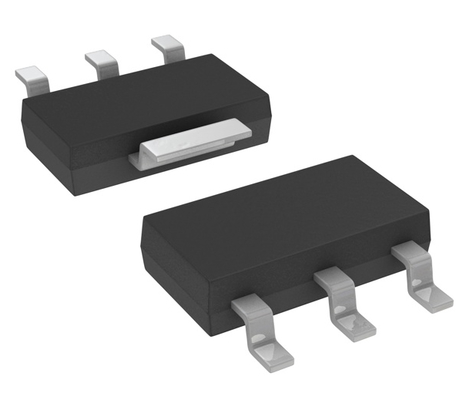

TLV1117LV tersedia dalam paket SOT-223.

INFORMASI

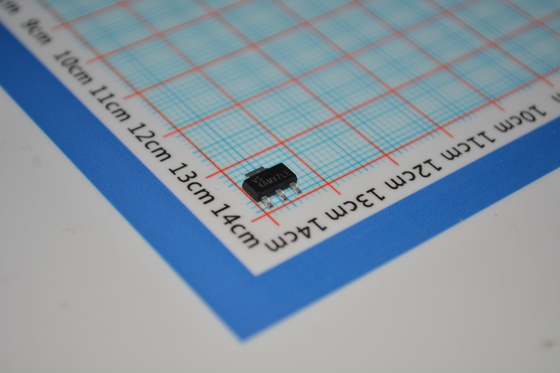

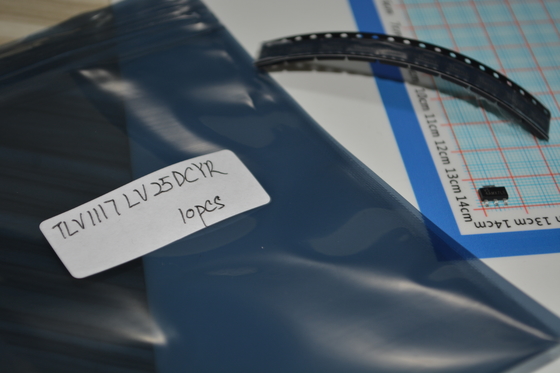

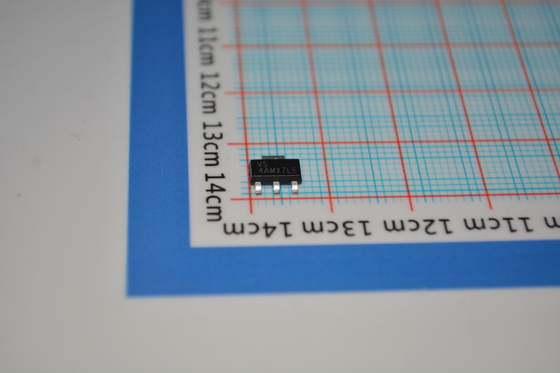

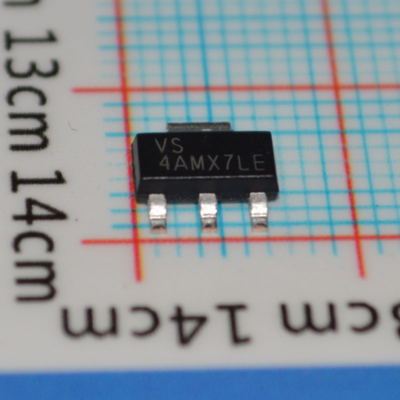

Gambar
