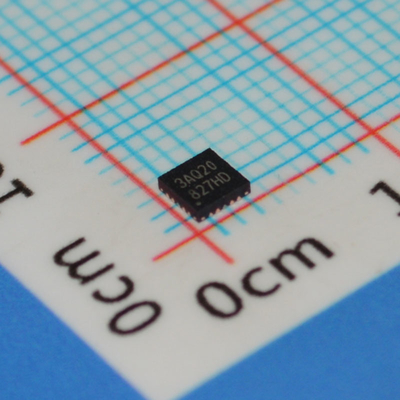

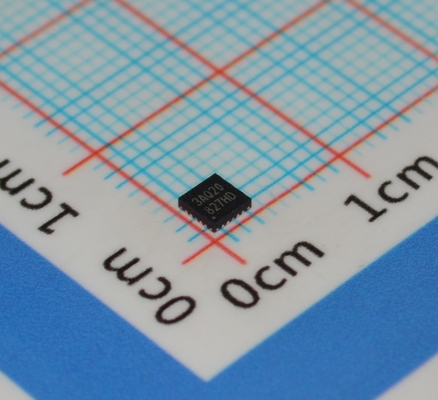

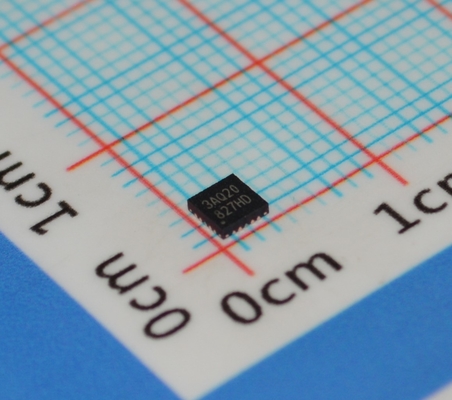

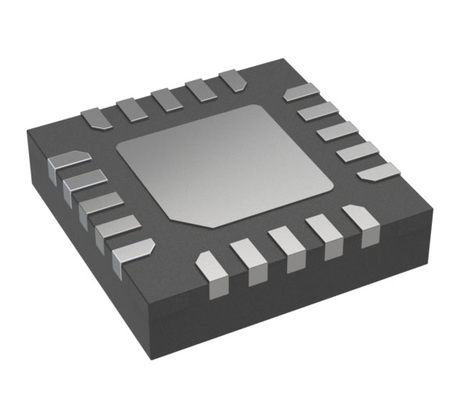

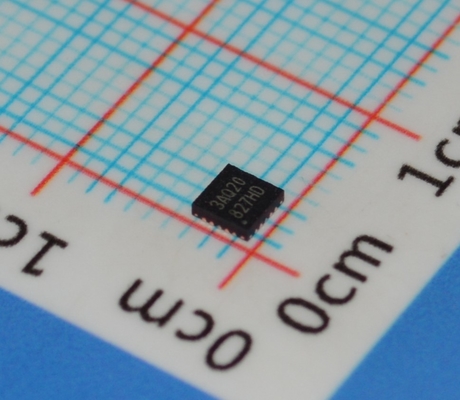

N76E003AQ20 MCU Berbasis 8051 20MHz dengan Flash 18KB, SRAM 1KB, ADC 12-Bit, 16 PWM, UART/SPI/I²C, Operasi 2.4V-5.5V dalam Paket TSSOP 20-Pin

N76E003AQ20 MCU Berbasis 8051 20MHz dengan Flash 18KB, SRAM 1KB, ADC 12-Bit, 16 PWM, UART/SPI/I²C, Operasi 2.4V-5.5V dalam Paket TSSOP 20-Pin

FITUR
CPU:
Desain statis penuh mikrokontroler CMOS 8-bit berkinerja tinggi berbasis 1T 8051.

Set instruksi sepenuhnya kompatibel dengan MCS-51.

Kemampuan interupsi 4-tingkat-prioritas.

Penunjuk Data Ganda (DPTR).

Operasi:
Tegangan suplai lebar dari 2.4V hingga 5.5V.

Frekuensi operasi lebar hingga 16 MHz

Tingkat suhu industri: -40'C hingga +105℃C

Memori:
Hingga 18K Byte APROM untuk Kode Pengguna.

Konfigurasi 4K/3K/2K/1K/0K Byte LDROM, yang memberikan fleksibilitas bagi pengguna untuk mengembangkan Kode Boot.

Memori Flash terakumulasi dengan halaman masing-masing 128 Byte.

Built-in In-Application-Programmable (lAP).

Kunci kode untuk keamanan.
RAM on-chip 256 Byte.

Tambahan RAM bantu on-chip 768 Byte (XRAM) diakses oleh instruksi MOVX.

Satu Timer 2 16-bit dengan modul penangkapan input tiga saluran dan 9 pin input dapat dipilih.

Satu Timer 3 auto-reload 16-bit, yang dapat menjadi sumber clock laju baud UART

Satu interupsi penghitung PWM 16-bit untuk timer.-
Satu Timer Watchdog (WDT) yang dapat diprogram yang di-clock oleh sumber internal 10 kHz khusus.

Satu Timer Self Wake-up (WKT) khusus untuk bangun sendiri yang diatur waktu untuk mode hemat daya.
Dua port UART full-duplex dengan deteksi kesalahan bingkai dan pengenalan alamat otomatis. Pin TXD dan RXD dari UART0 dapat dipertukarkan melalui perangkat lunak.

Satu port SPl dengan mode master dan slave, hingga 8 Mbps saat clock sistem 16 MHz.
Satu bus i'C dengan mode master dan slave, hingga laju data 400 kbps.

Tiga pasang, enam saluran output modulator lebar pulsa (PWM), 10 pin output dapat dipilih., resolusi hingga 16-bit, dengan mode berbeda dan fungsi Fault Brake untuk kontrol motor.

Delapan saluran interupsi pin, berbagi untuk semua port l/0, dengan konfigurasi variabel deteksi tepi/level.

Satu ADC 12-bit, laju konversi hingga 500 ksps, dipicu perangkat keras dan hasil konversi memfasilitasi perbandingan kontrol motor.

Manajemen daya:
Dua mode hemat daya: mode idle dan Power-down.

Monitor daya:
Deteksi brown-out (BOD) dengan mode daya rendah tersedia, pilihan 4-tingkat, opsi interupsi atau reset.

Power-on reset(POR)

Kekebalan ESD dan EFT yang kuat.

Alat Pengembangan:
Nuvoton On-Chip-Debugger (OCD) dengan lingkungan pengembangan KElL"".

Nuvoton in-Circuit-Programmer (lCP).
Nuvoton in-System-Programming (ISP) melalui UART

Deskripsi

N76E003 adalah jenis flash tertanam, mikrokontroler berbasis 8051 8-bit berkinerja tinggi 1T. Set instruksi sepenuhnya kompatibel dengan standar 80C51 dan peningkatan kinerja.

N76E003 berisi hingga 18K Byte Flash utama yang disebut APROM, di mana isi Kode Pengguna berada. Flash N76E003 mendukung fungsi In-Application-Programming (lAP), yang memungkinkan pembaruan firmware on-chip. lAP juga memungkinkan untuk mengkonfigurasi blok array Kode Pengguna apa pun untuk digunakan sebagai penyimpanan data non-volatile, yang ditulis oleh lAP dan dibaca oleh instruksi lAP atau MOVC. Ada Flash tambahan yang disebut LDROM, di mana Kode Boot biasanya berada untuk melakukan in-System-Programming (lSP). Ukuran LDROM dapat dikonfigurasi dengan maksimum 4K Byte. Untuk memfasilitasi pemrograman dan verifikasi, Flash memungkinkan untuk diprogram dan dibaca secara elektronik oleh Writer paralel atau in-Circuit-Programming (lCP). Setelah kode dikonfirmasi, pengguna dapat mengunci kode untuk keamanan.

N76E003 menyediakan periferal yang kaya termasuk 256 Byte SRAM, 768 Byte RAM bantu (XRAM), Hingga 18 tujuan umum l/0, dua Timer/Counter 0/1 16-bit, satu Timer2 16-bit dengan modul penangkapan input tiga saluran, satu Timer Watchdog (wDT), satu Timer Self Wake-up (WKT), satu Timer3 auto-reload 16-bit untuk tujuan umum atau generator laju baud, dua UART dengan deteksi kesalahan bingkai dan pengenalan alamat otomatis, satu SPl, satu l'C, lima saluran output PWM yang ditingkatkan, delapan-saluran interupsi pin bersama untuk semua l0, dan satu ADC 12-bit. Periferal dilengkapi dengan 18 sumber dengan kemampuan interupsi 4-tingkat-prioritas.

N76E003 dilengkapi dengan tiga sumber clock dan mendukung pengalihan on-the-fly melalui perangkat lunak. Tiga sumber clock termasuk input clock eksternal, osilator internal 10 kHz, dan satu osilator presisi internal 16 MHz yang dipangkas pabrik hingga +1% pada suhu ruangan. N76E003 menyediakan deteksi pemantauan daya tambahan seperti power-on reset dan deteksi brown-out 4-tingkat, yang menstabilkan urutan power-on/off untuk desain sistem keandalan tinggi.

Operasi mikrokontroler N76E003 mengkonsumsi daya yang sangat rendah dengan dua mode daya ekonomis untuk mengurangi konsumsi daya - mode ldle dan Power-down, yang dapat dipilih perangkat lunak. Mode ldle mematikan clock CPU tetapi memungkinkan operasi periferal berlanjut. Mode Power-down menghentikan seluruh clock sistem dari konsumsi daya minimum. Clock sistem N76E003 juga dapat diperlambat oleh pembagi clock perangkat lunak, yang memungkinkan fleksibilitas antara kinerja eksekusi dan konsumsi daya.

Dengan inti CPU berkinerja tinggi dan periferal yang dirancang dengan baik, N76E003 bermanfaat untuk memenuhi tujuan umum, peralatan rumah tangga, atau pencapaian sistem kontrol motor.

INFORMASI

Gambar
