MAX7221EWG+T 8-digit LED Display Driver dengan SPI Interface 10MHz Serial Data Rate 2.7V-5.5V Operasi Kontrol LED Individu dan 24-Pin Wide SOIC Package

MAX7221EWG+T Driver Tampilan LED 8-Digit dengan Antarmuka SPI Laju Data Serial 10MHz Operasi 2.7V-5.5V Kontrol LED Individual dan Paket SOIC Lebar 24-Pin

andnbsp;

Fitur

● Antarmuka Serial 10MHz

● Kontrol Segmen LED Individual

● Pilihan Digit Decode/No-Decode

● Shutdown Daya Rendah 150andmu;A (Data Dipertahankan)

● Kontrol Kecerahan Digital dan Analog

● Tampilan Kosong saat Power-Up

● Menggerakkan Tampilan LED Katoda Umum

● Driver Segmen Terbatas Slew-Rate untuk EMI Lebih Rendah (MAX7221)

● Antarmuka Serial SPI, QSPI, MICROWIRE (MAX7221)

● Paket DIP dan SO 24-Pin

andnbsp;

Aplikasi

● Tampilan Bar-Graph

● Pengontrol Industri

● Pengukur Panel

● Tampilan Matriks LED

andnbsp;

Deskripsi

MAX7219/MAX7221 adalah driver tampilan katoda umum input/output serial yang ringkas yang menghubungkan mikroprosesor (andmu;Ps) ke tampilan LED numerik 7 segmen hingga 8 digit, tampilan bar-graph, atau 64 LED individual. Termasuk di dalam chip adalah dekoder kode-B BCD, sirkuit pemindaian multiplex, driver segmen dan digit, dan RAM statis 8x8 yang menyimpan setiap digit. Hanya satu resistor eksternal yang diperlukan untuk mengatur arus segmen untuk semua LED. MAX7221 kompatibel dengan SPIandtrade;, QSPIandtrade;, dan MICROWIREandtrade;, dan memiliki driver segmen terbatas slew-rate untuk mengurangi EMI.

Antarmuka serial 4-kabel yang nyaman terhubung ke semua andmu;Ps umum. Digit individual dapat dialamatkan dan diperbarui tanpa menulis ulang seluruh tampilan. MAX7219/MAX7221 juga memungkinkan pengguna untuk memilih decoding kode-B atau no-decode untuk setiap digit.

Perangkat ini mencakup mode shutdown daya rendah 150andmu;A, kontrol kecerahan analog dan digital, register batas pemindaian yang memungkinkan pengguna untuk menampilkan dari 1 hingga 8 digit, dan mode uji yang memaksa semua LED menyala.

Untuk aplikasi yang memerlukan operasi 3V atau kedipan segmen, lihat lembar data MAX6951.

andnbsp;

INFORMASI

andnbsp;

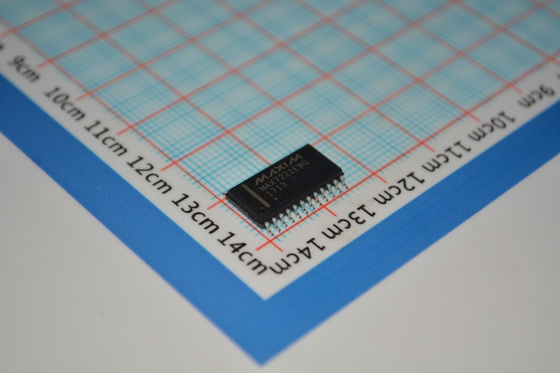

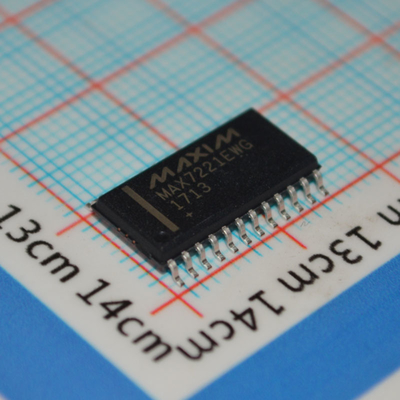

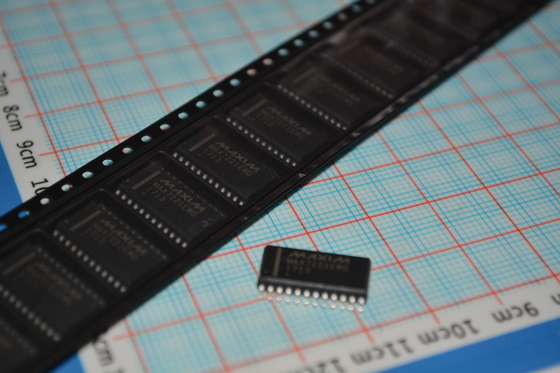

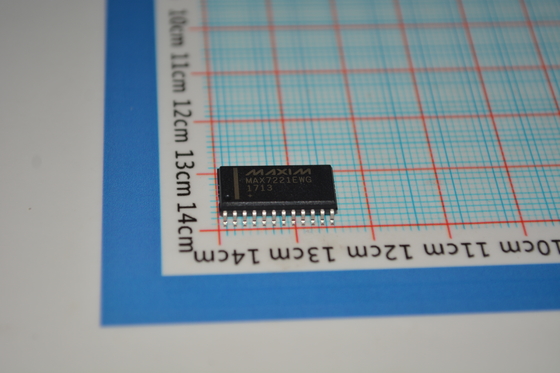

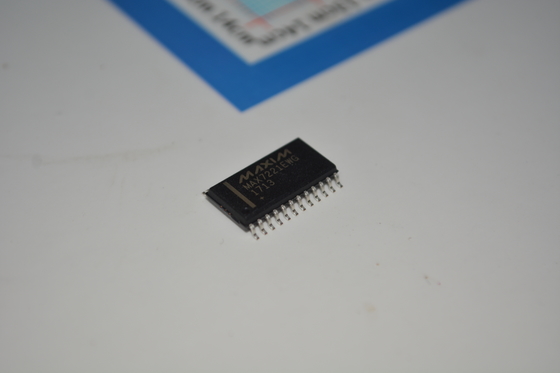

Gambar
