LPC2131FBD64/01,15 ARM7 MCU Inti 32-bit RISC 64KB Flash 16KB RAM Kecepatan 60MHz USB 2.0 2x UART 64-LQFP -40°C hingga +85°C Tingkat Industri

LPC2131FBD64/01,15 ARM7 MCU 32-bit RISC Core 64KB Flash 16KB RAM Kecepatan 60MHz USB 2.0 2x UART 64-LQFP -40anddeg;C hingga +85anddeg;C Tingkat Industri

andnbsp;

Fitur dan manfaat

2.1 Peningkatan yang dibawa oleh perangkat LPC213x/01

 Port GPIO cepat memungkinkan pengalihan pin port hingga 3,5 kali lebih cepat daripada LPC213x asli. Mereka juga memungkinkan pin port dibaca kapan saja terlepas dari fungsinya.

 Register hasil khusus untuk ADC(s) mengurangi overhead interupsi.

 UART0/1 menyertakan generator laju baud fraksional, kemampuan auto-bauding, dan kontrol alur jabat tangan yang sepenuhnya diimplementasikan dalam perangkat keras.

 Kontrol BOD tambahan memungkinkan pengurangan konsumsi daya lebih lanjut.

2.2 Fitur utama yang sama untuk LPC213x dan LPC213x/01

 Mikrokontroler ARM7TDMI-S 16/32-bit dalam paket LQFP64 atau HVQFN64 kecil.

 RAM statis on-chip 8/16/32 kB dan memori program flash on-chip 32/64/128/256/512 kB. Antarmuka/akselerator lebar 128-bit memungkinkan pengoperasian 60 MHz berkecepatan tinggi.

 Pemrograman Dalam Sistem/Pemrograman Dalam Aplikasi (ISP/IAP) melalui perangkat lunak bootloader on-chip. Penghapusan sektor flash tunggal atau chip penuh dalam 400 ms dan pemrograman 256 B dalam 1 ms.

 Antarmuka EmbeddedICE RT dan Embedded Trace menawarkan debugging waktu nyata dengan perangkat lunak RealMonitor on-chip dan penelusuran eksekusi instruksi berkecepatan tinggi.

 Satu (LPC2131/32) atau dua (LPC2134/36/38) ADC 8-saluran 10-bit menyediakan total hingga 16 input analog, dengan waktu konversi serendah 2,44

s per saluran.

 DAC 10-bit tunggal menyediakan output analog variabel (LPC2132/34/36/38).

 Dua timer 32-bit/penghitung peristiwa eksternal (masing-masing dengan empat saluran tangkap dan empat saluran bandingkan), unit PWM (enam output) dan watchdog.

 Jam waktu nyata berdaya rendah dengan daya independen dan input jam 32 kHz khusus.

 Beberapa antarmuka serial termasuk dua UART (16C550), dua bus I2C Cepat (400 kbit/s), SPI dan SSP dengan kemampuan buffering dan panjang data variabel.

 Pengontrol interupsi vektor dengan prioritas dan alamat vektor yang dapat dikonfigurasi.

 Hingga empat puluh tujuh pin I/O serbaguna 5 V yang toleran dalam paket LQFP64 atau HVQFN kecil.

 Hingga sembilan pin interupsi eksternal yang peka tepi atau level tersedia.

 Jam CPU maksimum 60MHz tersedia dari PLL on-chip yang dapat diprogram dengan waktu penyelesaian 100 us.

 Osilator terintegrasi on-chip beroperasi dengan kristal eksternal dalam rentang 1 MHz hingga 30 MHz dan dengan osilator eksternal hingga 50 MHz.

 Mode hemat daya termasuk Idle dan Power-down.

 Aktifkan/nonaktifkan fungsi periferal individual serta penskalaan jam periferal untuk optimalisasi daya tambahan.

 Prosesor bangun dari mode Power-down melalui interupsi eksternal atau BOD.

 Chip catu daya tunggal dengan sirkuit POR dan BOD:

Rentang tegangan pengoperasian CPU 3,0 V hingga 3,6 V (3,3 V andplusmn;10 %) dengan bantalan I/O yang toleran 5 V.

andnbsp;

Deskripsi umum

Lembar data produk Mikrokontroler LPC2131/32/34/36/38 didasarkan pada CPU ARM7TDMI-S 16/32-bit dengan emulasi waktu nyata dan dukungan jejak tertanam, yang menggabungkan mikrokontroler dengan memori flash berkecepatan tinggi tertanam 32 kB, 64 kB, 128 kB, 256 kB, dan 512 kB. Antarmuka memori lebar 128-bit dan arsitektur akselerator yang unik memungkinkan eksekusi kode 32-bit pada laju jam maksimum. Untuk aplikasi ukuran kode kritis, mode Thumb 16-bit alternatif mengurangi kode lebih dari 30 % dengan penalti kinerja minimal.

Karena ukurannya yang kecil dan konsumsi daya yang rendah, mikrokontroler ini ideal untuk aplikasi di mana miniaturisasi adalah persyaratan utama, seperti kontrol akses dan point-of-sale. Dengan berbagai antarmuka komunikasi serial dan opsi SRAM on-chip 8 kB, 16 kB, dan 32 kB, mereka sangat cocok untuk gateway komunikasi dan konverter protokol, modem lunak, pengenalan suara, dan pencitraan kelas bawah, menyediakan ukuran buffer yang besar dan daya pemrosesan yang tinggi. Berbagai timer 32-bit, ADC(s) 8-saluran 10-bit tunggal atau ganda, DAC 10-bit, saluran PWM, dan 47 jalur GPIO dengan hingga sembilan pin interupsi eksternal yang peka tepi atau level membuat mikrokontroler ini sangat cocok untuk kontrol industri dan sistem medis.

andnbsp;

INFORMASI

andnbsp;

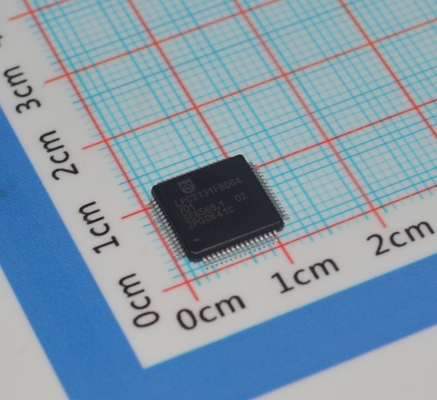

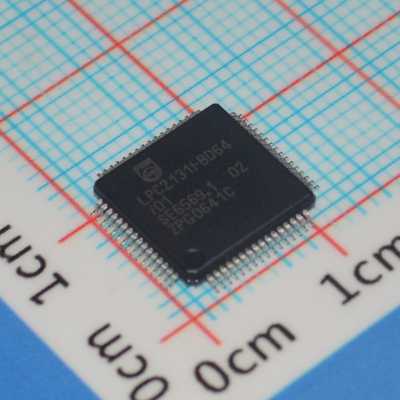

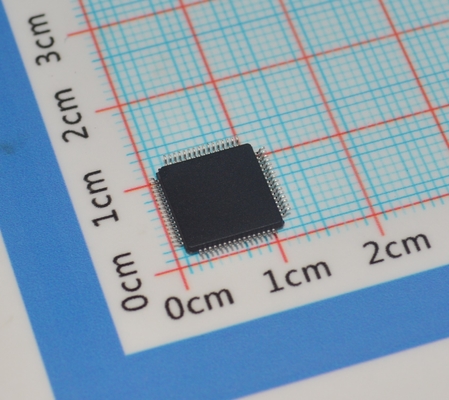

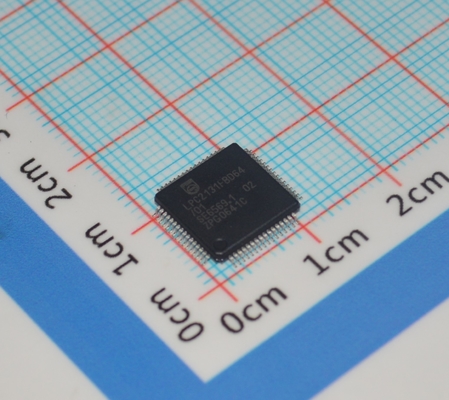

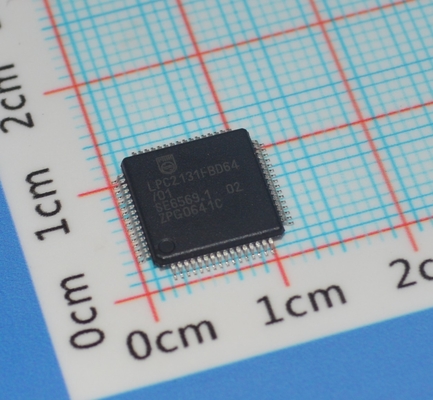

Gambar
