Pengontrol Buck LM25119PSQ/NOPB Input 4.5-42V Penggerak MOSFET 100V/10A Sinkronisasi Frekuensi 200kHz-1MHz Rect Adjustable UVLO Perlindungan Termal 16-WQFN, -40°C hingga +125°C

Pengontrol Buck LM25119PSQ/NOPB 4.5-42V Input 100V/10A MOSFET Drive 200kHz-1MHz Freq Sync Rect Adjustable UVLO Thermal Protection 16-WQFN, -40anddeg;C hingga +125anddeg;C

andnbsp;

Fitur

andbull; Kontrol Mode Arus Puncak Teremulasi

andbull; Rentang Operasi Lebar (4.5 V hingga 42 V)

andbull; Mudah Dikonfigurasi untuk Output Ganda atau Output Tunggal Selang-seling

andbull; Drive Gerbang Puncak 3.3-A yang Kuat

andbull; Frekuensi Switching Dapat Diprogram hingga 750 kHz

andbull; Mode Emulasi Dioda Opsional

andbull; Output yang Dapat Diprogram Dari 0.8 V

andbull; Referensi Tegangan 1.5% Presisi

andbull; Batas Arus yang Dapat Diprogram

andbull; Perlindungan Kelebihan Beban Mode Cegukan

andbull; Soft-Start yang Dapat Diprogram

andbull; Penguncian Undervoltage Jalur yang Dapat Diprogram

andbull; Pengalihan Otomatis ke Catu Daya Bias Eksternal

andbull; Input Logika Enable Saluran2

andbull; Shutdown Termal

andbull; Paket WQFN 32-Pin Tanpa Timbal

andnbsp;

Aplikasi

andbull; Driver Motor DC-DC Industri

andbull; Server dan Router Telekomunikasi

andnbsp;

Deskripsi

Perangkat LM25119 adalah pengontrol buck sinkron ganda yang ditujukan untuk aplikasi regulator step-down dari catu daya input tegangan tinggi atau bervariasi luas. Metode kontrol didasarkan pada kontrol mode arus menggunakan ramp arus yang diemulasi. Kontrol mode arus menyediakan umpan maju jalur inheren, pembatasan arus siklus-demi-siklus, dan kemudahan kompensasi loop. Penggunaan ramp kontrol yang diemulasi mengurangi sensitivitas kebisingan dari rangkaian modulasi lebar pulsa, memungkinkan kontrol yang andal dari siklus tugas yang sangat kecil yang diperlukan dalam aplikasi tegangan input tinggi. Frekuensi switching dapat diprogram dari 50 kHz hingga 750 kHz. Perangkat LM25119 menggerakkan sakelar daya MOS N-channel sisi-tinggi dan sisi-rendah eksternal dengan kontrol waktu mati adaptif. Mode emulasi dioda yang dapat dipilih pengguna memungkinkan pengoperasian mode tidak kontinu untuk meningkatkan efisiensi pada kondisi beban ringan. Regulator bias tegangan tinggi dengan pengalihan otomatis ke bias eksternal selanjutnya meningkatkan efisiensi. Fitur tambahan termasuk shutdown termal, sinkronisasi frekuensi, batas arus mode siklus-demi-siklus dan cegukan, dan penguncian undervoltage jalur yang dapat disesuaikan. Perangkat ini tersedia dalam paket WQFN 32-pin tanpa timbal yang ditingkatkan daya yang menampilkan bantalan tempel die yang terbuka untuk membantu pembuangan panas.

andnbsp;

INFORMASI

andnbsp;

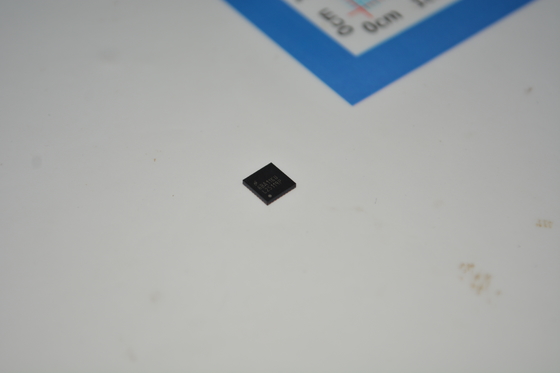

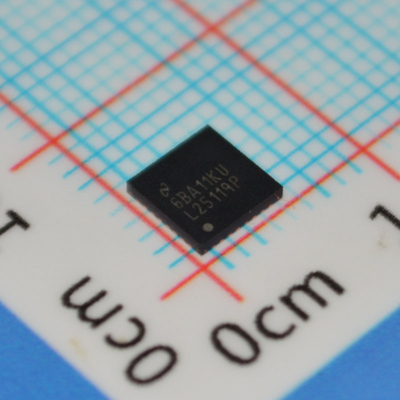

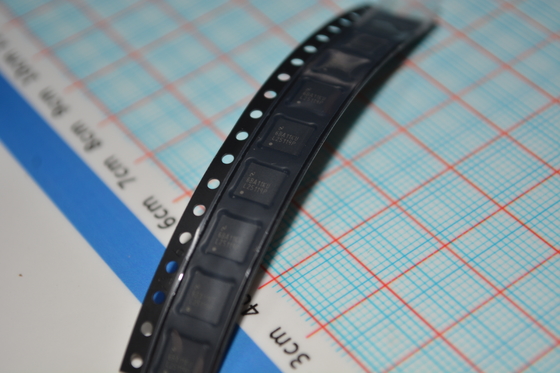

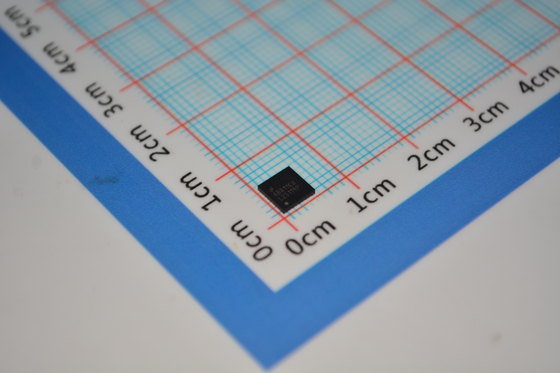

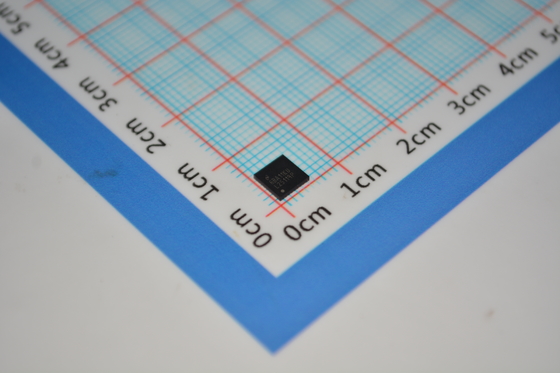

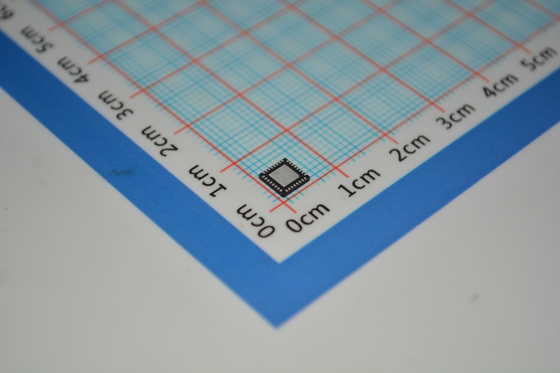

Gambar
