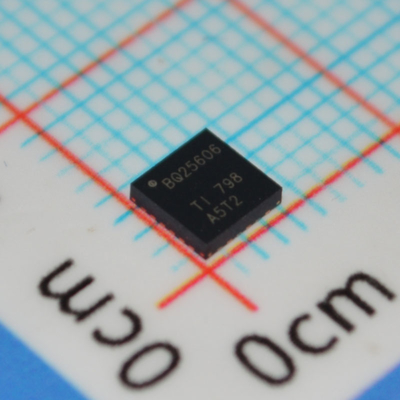

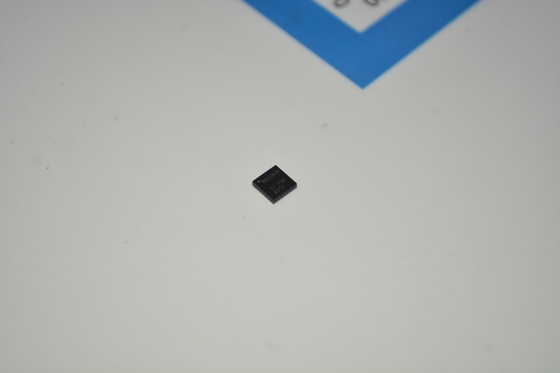

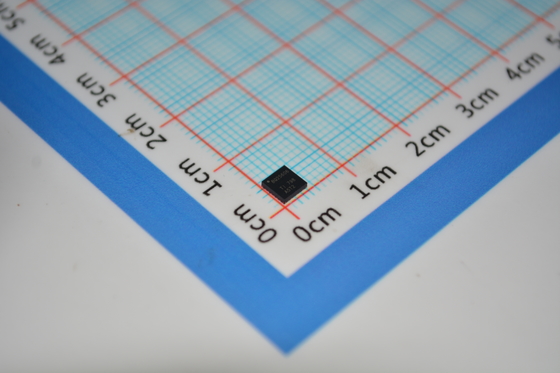

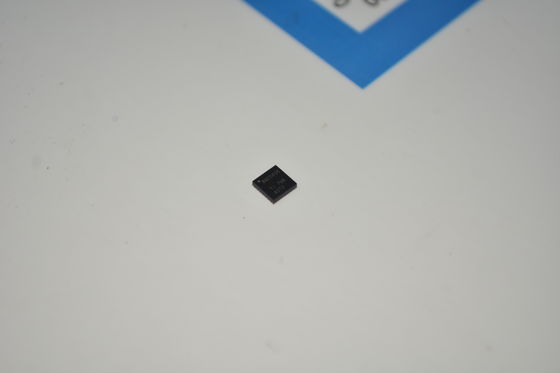

BQ25606RGER IC Pengisi Daya Cepat 3A dengan Input 3.9V-14V Kontrol I2C 30V OVP Jalur Daya NVDC 3mm×3mm QFN 92% Efisiensi MOSFET Terintegrasi & Regulasi Termal

BQ25606RGER 3A Fast Charger IC dengan 3.9V-14V Input I2C Control 30V OVP NVDC Power Path 3mm×3mm QFN 92% Efisiensi MOSFET Terintegrasi & Peraturan Termal

Fitur

• Pengisi daya buck mode switch sinkronis dengan efisiensi tinggi, 1,5 MHz

Efisiensi pengisian 92% pada 2-A dari input 5-V

Dioptimalkan untuk input tegangan USB (5 V)

• Mendukung USB On-The-Go (OTG)

Konverter boost dengan output hingga 1,2-A

Efisiensi peningkatan 92% pada output 1-A

️ Batas arus konstan (CC) yang tepat

¢ Soft-start sampai 500-μF beban kapasitif

Perlindungan sirkuit pendek output

• Input tunggal untuk mendukung input USB dan adaptor tegangan tinggi

️ Mendukung rentang tegangan input 3,9-V hingga 13,5-V dengan nilai tegangan input maksimum mutlak 22-V

¢ Pelacakan daya maksimum dengan batas tegangan masuk hingga 4,6 V (VINDPM)

VINDPM batas secara otomatis melacak tegangan baterai

¢ Deteksi otomatis USB SDP, DCP dan adaptor non standar

• Efisiensi debit baterai yang tinggi dengan MOSFET debit baterai 19,5 mΩ

• Manajemen jalur daya VDC sempit (NVDC)

Operasi dioda yang ideal dalam modus baterai tambahan

• Integrasi tinggi mencakup semua MOSFET, sensing arus dan kompensasi loop

• 58-μA arus kebocoran baterai rendah dengan sistem tegangan standby

• Keakuratan tinggi

Pengaturan tegangan muatan ± 0,5%

± 6% pada 1,2-A dan 1,8-A regulasi arus muatan

± 5% pada pengaturan arus masuk 0,5-A, 1,2-A dan 1,8-A

• Sertifikasi Terkait Keamanan:

Sertifikasi IEC 62368-1 CB

Aplikasi

• EPOS, speaker portabel

• Aksesoris ponsel

• Peralatan medis

Deskripsi

BQ25606 adalah perangkat pengelolaan muatan baterai 3.0 A switch-mode yang sangat terintegrasi untuk baterai Li-ion dan Li-polymer sel tunggal.Solusi ini sangat terintegrasi dengan input reverse-blocking FET (RBFET), Q1), FET beralih sisi tinggi (HSFET, Q2), FET beralih sisi rendah (LSFET, Q3), dan FET baterai (BATFET, Q4) antara sistem dan baterai.Jalur daya impedansi rendah mengoptimalkan efisiensi operasi mode switch, mengurangi waktu pengisian baterai, dan memperpanjang umur baterai selama fase pengisian.

Informasi

Menggambar
