ADM2486BRWZ Transceiver RS-485 Terisolasi 500kbps Isolasi 2.5kV ±15kV ESD 3V/5V Logika CMR Tinggi Suhu Industri untuk PLC/Kontrol Motor

ADM2486BRWZ Transceiver RS-485 Terisolasi 500kbps Isolasi 2.5kV andplusmn;15kV ESD 3V/5V Logika CMR Tinggi Suhu Industri untuk PLC/Kontrol Motor

andnbsp;

FITUR

► Transceiver RS-485 terisolasi, setengah-dupleks

► Sesuai dengan PROFIBUSandreg;

► Sesuai dengan ANSI EIA/TIA 485-A dan ISO 8482: 1987(E)

► Laju data 20 Mbps

► Operasi 5 V atau 3 V (VDD1)

► Kekebalan transien mode umum tinggi: >25 kV/andmu;s

► Output status DE terisolasi

► Desain gagal-aman, rangkaian terbuka penerima

► Perlindungan penonaktifan termal

► 50 node pada bus

► Persetujuan keselamatan dan peraturan

► UL 1577

► VISO = 2500 V rms selama 1 menit

► IEC/CSA 62368-1

► IEC/CSA 61010-1

► DIN EN IEC 60747-17 (VDE 0884-17)

► VIORM = 560 V puncak

► Rentang suhu pengoperasian: andminus;40anddeg;C hingga +85anddeg;C

andnbsp;

APLIKASI

► Antarmuka RS-485/RS-422 terisolasi

► Jaringan PROFIBUS

► Jaringan lapangan industri

► Sistem transmisi data multipoint

andnbsp;

DESKRIPSI

Transceiver bus diferensial ADM2486 adalah komponen terintegrasi, terisolasi secara galvanis yang dirancang untuk komunikasi data dua arah pada saluran transmisi bus multipoint. Ia dirancang untuk saluran transmisi seimbang dan sesuai dengan ANSI EIA/TIA-485-A dan ISO 8482: 1987(E).

Perangkat ini menggunakan teknologi iCouplerandreg; Analog Devices untuk menggabungkan isolator 3-saluran, driver saluran diferensial tiga-status, dan penerima input diferensial ke dalam satu paket. Sisi logika perangkat ini ditenagai dengan catu daya 5 V atau 3 V, dan sisi bus menggunakan catu daya 5 V terisolasi.

Driver ADM2486 memiliki fitur aktif-tinggi. Output diferensial driver dan input diferensial penerima terhubung secara internal untuk membentuk port input/output diferensial yang memaksakan beban minimal pada bus ketika driver dinonaktifkan atau ketika VDD1 atau VDD2 = 0 V. Juga disediakan fitur penonaktifan penerima aktif-tinggi yang menyebabkan output penerima memasuki keadaan impedansi tinggi.

Perangkat ini memiliki fitur pembatas arus dan penonaktifan termal untuk melindungi terhadap hubungan pendek output dan situasi di mana persaingan bus dapat menyebabkan disipasi daya yang berlebihan. Bagian ini sepenuhnya ditentukan pada rentang suhu industri dan tersedia dalam paket SOIC 16-pin, bodi lebar.

andnbsp;

INFORMASI

andnbsp;

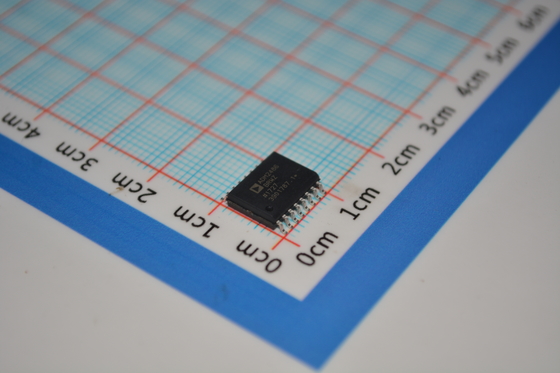

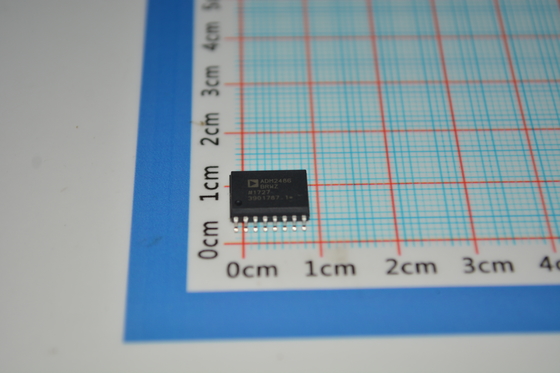

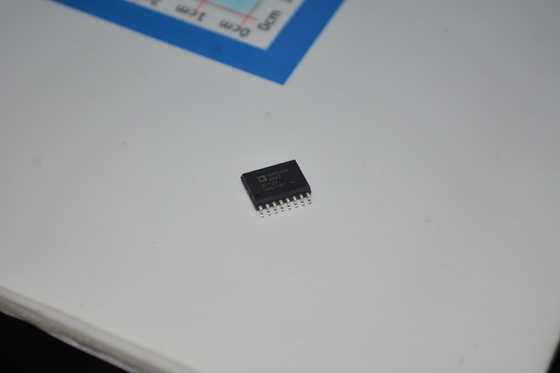

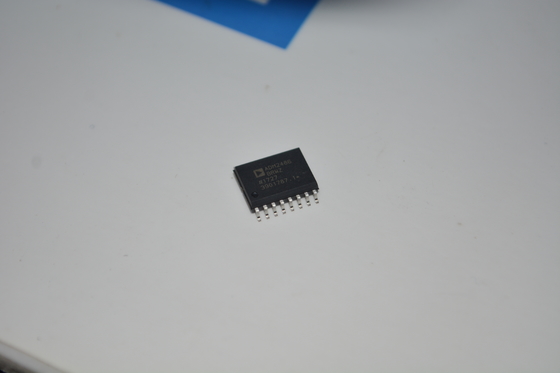

Gambar
