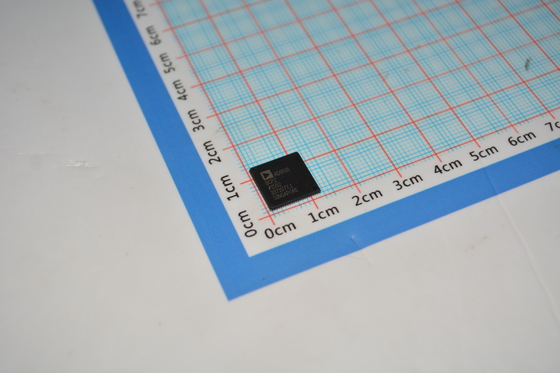

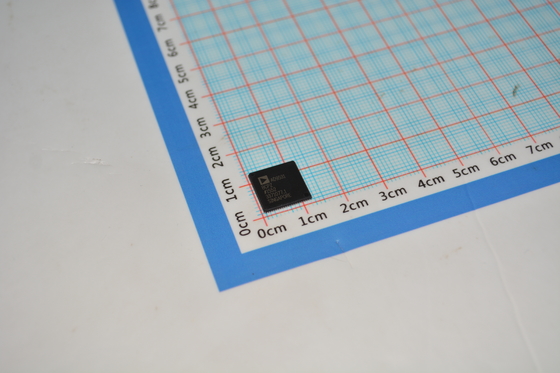

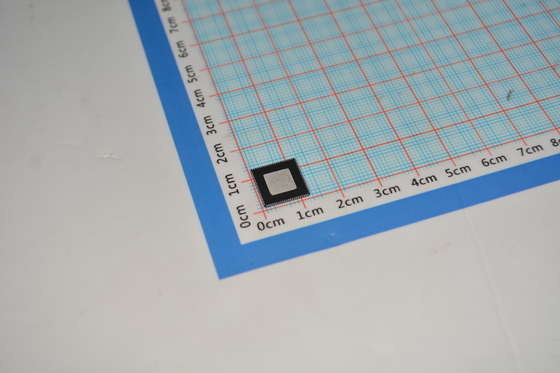

AD9531BCPZ Clock Generator 1.6GHz Output Jitter andlt;1ps 3.3V/5V Supply SPI Control LVDS/PECL Outputs Industrial Temp untuk 5G/Wireless/Networking
dannbsp;
dan FITURES
3 inti PLL/VCO terintegrasi penuh (PLL1, PLL2, dan PLL3) Jitter kinerja: 0,462 ps rms khas
dan PLL1, modus N-fractional, bandwidth 12 kHz sampai 20 MHz
Kehilangan referensi dan deteksi kunci untuk setiap PLL
Translasi frekuensi umum yang dapat dikonfigurasi pin
Sinkronisasi otomatis dari semua output pada power-up
Kemampuan sinkronisasi output manual
Paket tersedia dalam LFCSP 88 timbal
Rincian PLL1
dan dan Fraksional-N/isi-N mode
dannbsp; VCXO eksternal opsional
dannbsp; Mode penundaan tetap untuk pergeseran fase statis konstan
dannbsp; 2 input jam referensi
dannbsp; dannbsp; dannbsp; Format input: diferensial/single-ended
dannbsp; dannbsp; kisaran frekuensi: 9,5 MHz sampai 260 MHz
Pergantian referensi: manual/otomatis
dannbsp;andnbsp;10 ultralow jitter HSTL/CMOS output hingga 400 MHz PLL2 detail
dan mode integer-N (1 input jam referensi)
dannbsp; dannbsp; dannbsp; Format input: diferensial/single-ended/crystal1
dannbsp; dannbsp; dannbsp; rentang frekuensi: 9,5 MHz hingga 250 MHz
dan 12 output HSTL/CMOS hingga 400 MHz
Rincian PLL3
dan mode integer-N (1 input jam referensi)
Format input: diferensial/single-ended/crystal1
dannbsp; dannbsp; dannbsp; rentang frekuensi: 9,5 MHz hingga 250 MHz
dannbsp; 12 output HSTL/CMOS hingga 400 MHz
Rincian PLL3
dan mode integer-N (1 input jam referensi)
dannbsp; dannbsp; kisaran frekuensi: 9,5 MHz sampai 100 MHz
Format input: diferensial/kristal (mendukung 25 MHz ke
50 MHz AT-cut quartz crystal resonator)
dannbsp; 2 output HSTL/LVDS/CMOS hingga 400 MHz/150 MHz (diferensial/CMOS)
dannbsp;
Aplikasi
Jam pengontrol peralatan radio
Generasi dan distribusi jam low jitter/phase noise
Generasi jam dan terjemahan untuk SONET, 10GE, 10G FC, dan protokol 10 Gbps lainnya
Kartu jaringan 40 Gbps/100 Gbps, termasuk SONET, Ethernet sinkron, OTU2/3/4
Koreksi kesalahan ke depan (G.710)
Transceiver nirkabel kinerja tinggi
ATE dan instrumen kinerja tinggi
Infrastruktur broadband
Kartu jalur Ethernet, switch, dan router
SATA dan PCI-express
dannbsp;
Deskripsi
AD9531 menyediakan fungsi generator jam multi-output dan tiga inti on-chip phase-locked loop (PLL) dengan frekuensi dan format output yang dapat diprogram SPI.
PLL1 menyediakan dua input referensi dan 10 output dan mencakup empat konfigurasi loop yang dapat dipilih pengguna.PLL memiliki filter loop yang terintegrasi sepenuhnya yang hanya membutuhkan satu kapasitor eksternal (atau jaringan RC seri). PLL1 menyediakan berbagai frekuensi output hingga 400 MHz dan mampu beroperasi dengan osilator kristal terkontrol tegangan eksternal (VCXO) dan filter loop,sebagai pengganti osilator terintegrasi yang dikendalikan tegangan (VCO) dan filter loop.
PLL2 adalah PLL bilangan bulat-N yang menyediakan satu input referensi dan 12 output.PLL2 mensintesis frekuensi output hingga 400 MHz dari sumber REF2_x dan menyinkronkan jam output ke referensi input.
PLL3 menyediakan satu input referensi dan dua output. PLL3 mensintesis frekuensi output hingga 400 MHz dari sumber REF3_x dan menyinkronkan jam output ke referensi input.AD9531 tersedia dalam LFCSP 88 lead dan ditentukan di atas and minus· 40°C sampai + 85°C rentang suhu operasi.
Di seluruh lembar data ini, pin multifungsi, seperti LOR/M4, disebut dengan nama pin penuh atau dengan fungsi pin tunggal (misalnya, LOR,ketika hanya fungsi itu yang relevan)Dalam kasus lain, teks dan gambar dari lembar data ini berisi referensi ke saluran bukan pin. Misalnya, REF_A mengacu pada saluran REF_A bukan pin REF_AP dan REF_AN.Begitu juga, OUT3_1 mengacu pada Saluran 1 dari PLL3 daripada pin OUT3_1P dan OUT3_1N. Selain itu, notasi singkatan untuk sepasang pin menggantikan referensi eksplisit untuk setiap pin (misalnya,REF_Ax menandakan pin REF_AN dan REF_AP.).
dannbsp;
Informasi
|
Kategori
|
dannbsp;
|
|
|
Produsen
|
Analog Devices Inc.
|
dannbsp;
|
|
Seri
|
-
|
dannbsp;
|
|
Kemasan
|
Tray
|
dannbsp;
|
|
Status Bagian
|
Usang
|
dannbsp;
|
|
DigiKey dapat diprogram
|
Tidak diverifikasi
|
dannbsp;
|
|
PLL
|
Ya, aku tahu.
|
dannbsp;
|
|
Input
|
CMOS, LVDS, LVPECL, Crystal
|
dannbsp;
|
|
Output
|
CMOS, HSTL, LVDS
|
dannbsp;
|
|
Jumlah Sirkuit
|
3
|
dannbsp;
|
|
Rasio - Input:Output
|
2:10, 1:12, 1:2
|
dannbsp;
|
|
Diferensial - Input:Output
|
Ya/Ya
|
dannbsp;
|
|
Frekuensi - Max
|
400MHz
|
dannbsp;
|
|
Pembagi/Pengganda
|
Ya/Ya
|
dannbsp;
|
|
Tegangan - Pasokan
|
1.71V ~ 3.465V
|
dannbsp;
|
|
Suhu operasi
|
-40°C ~ 85°C
|
dannbsp;
|
|
Tipe pemasangan
|
Permukaan Gunung
|
dannbsp;
|
|
Paket / Kasus
|
88-VFQFN Pad Terpapar, CSP
|
dannbsp;
|
|
Paket Perangkat Pemasok
|
88-LFCSP-VQ (12x12)
|
dannbsp;
|
|
Nomor produk dasar
|
dannbsp;
Menggambar
![]()
dannbsp;
