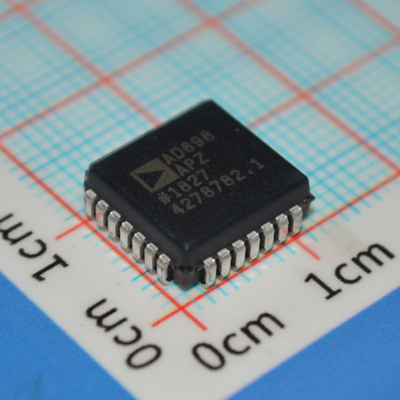

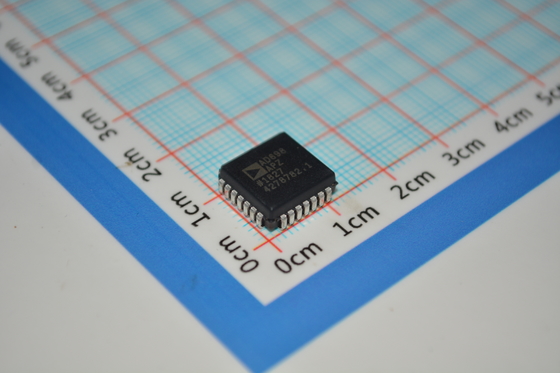

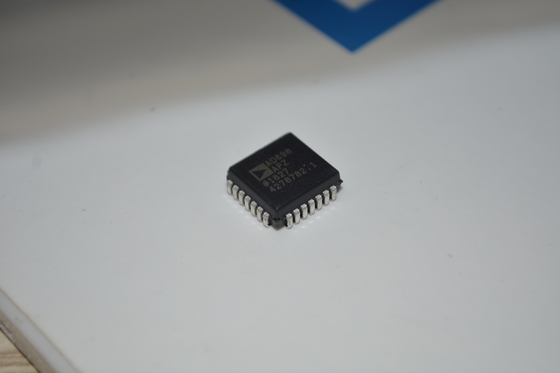

AD698APZ LVDT Signal Conditioner ±12V sampai ±15V Operasi 20kHz Bandwidth 0,25% Linearity Single/Dual Supply Industrial Temp Range untuk Position Sensing and Motion Control

AD698APZ LVDT Signal Conditioner dan plusmn;12V sampai plusmn;15V Operasi 20kHz Bandwidth 0.25% Linearity Single/Dual Supply Industrial Temp Range untuk Sensing Posisi dan Motion Control

dannbsp;

Fitur

Solusi chip tunggal, berisi osilator internal dan referensi tegangan

Tidak Dibutuhkan Penyesuaian

Antarmuka untuk Half-Bridge, 4-Wire LVDT

DC Output Proporsi dengan Posisi

20 Hz sampai 20 kHz Frequency Range

Output Unipolar atau Bipolar

Juga akan mendekode sinyal AC Bridge

Kinerja Luar Biasa

dannbsp; Linearitas: 0,05%

dannbsp; Tegangan Keluar: 11 V

dannbsp; Gain Drift: 20 ppm/C (tipikal)

dannbsp; Offset Drift: 5 ppm/C (tipikal)

dannbsp;

Aplikasi

Sebagian besar aplikasi untuk AD598 juga dapat diimplementasikan dengan AD698.

Lihat data sheet AD598 untuk:

Danandash; Membuktikan Skala Berat Lingkaran

Operasi sinkron dari beberapa LVDT

High Resolution Position-to-Frequency Circuit (Sirkuit Posisi-ke-Frekwensi Resolusi Tinggi)

Sirkuit ini dapat digunakan untuk jembatan resistif seperti strain gauge, atau untuk jembatan induktif atau kapasitif yang umumnya digunakan untuk sensor tekanan atau aliran.Output sinyal tingkat rendah dari sensor ini rentan terhadap kebisingan dan gangguan dan merupakan kandidat yang baik untuk teknik pengolahan sinyal ac.

dannbsp;

Deskripsi

AD698 adalah subsistem pengkondisian sinyal LVDT (Linear Variable Differencial Transformer) yang lengkap dan monolitik.Hal ini digunakan bersama dengan LVDT untuk mengubah posisi mekanik transduser ke tegangan DC unipolar atau bipolar dengan tingkat tinggi akurasi dan repeatabilityDengan penambahan beberapa komponen pasif eksternal untuk mengatur frekuensi dan gain, AD698 mengubah output LVDT mentah menjadi sinyal DC berskala.Perangkat ini akan beroperasi dengan LVDT setengah jembatan, LVDT yang terhubung dalam konfigurasi seri op pos (4-kawat), dan RVDT.

AD698 berisi osilator gelombang sinus distorsi rendah untuk menggerakkan LVDT utama.Bagian membagi output sekunder dengan amplitudo primer dan dikalikan dengan faktor skalaHal ini menghilangkan kesalahan faktor skala karena drift dalam amplitudo drive utama, meningkatkan kinerja suhu dan stabilitas.

AD698 menggunakan arsitektur ratiometrik yang unik untuk menghilangkan beberapa kelemahan yang terkait dengan pendekatan aplikasi tradisional untuk antarmuka LVDT. Manfaat dari sirkuit baru ini adalah:Tidak ada penyesuaian yang diperlukanStabilitas suhu ditingkatkan; dan interchangeability transduser ditingkatkan.

dannbsp;

Informasi

dannbsp;

Menggambar
