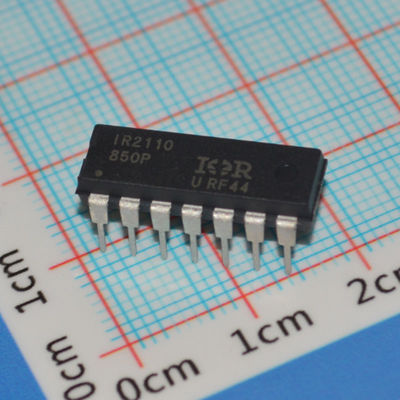

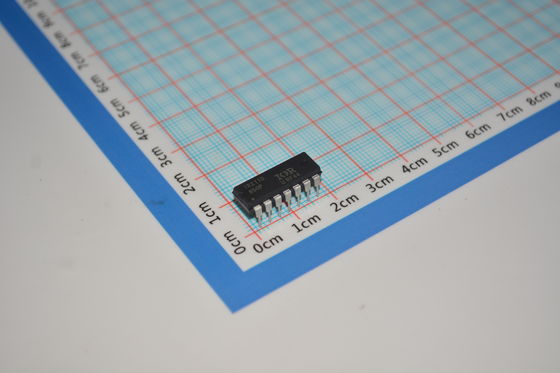

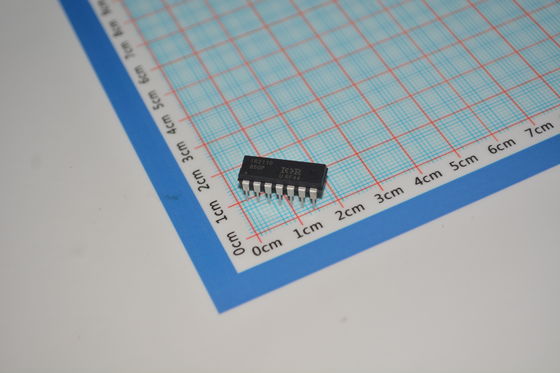

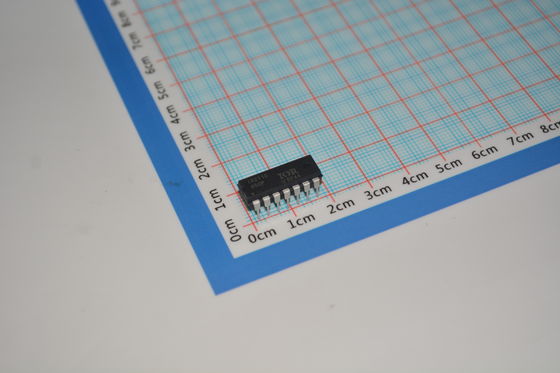

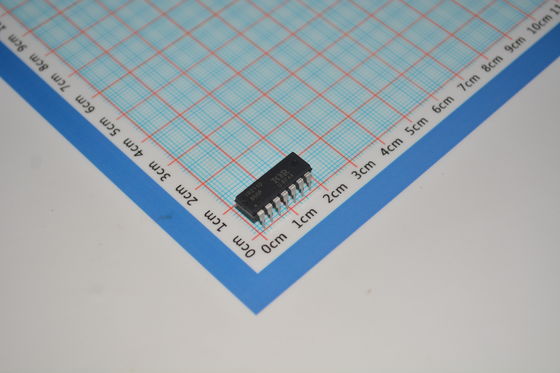

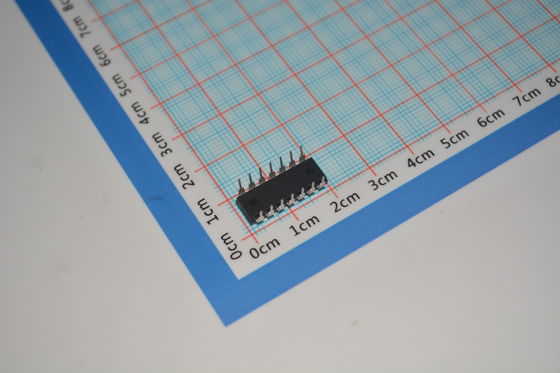

IR2110PBF Pengemudi Sisi Tinggi / Rendah dengan 600V Rating 2.5A Output Puncak 10V-20V Supply 120ns Switching UVLO Protection and Compact PDIP Package

IR2110PBF Pengemudi Sisi Tinggi/Rendah dengan 600V Rating 2.5A Output puncak 10V-20V Supply 120ns Switching UVLO Protection andamp Compact PDIP Package

dannbsp;

Fitur

andbull; Saluran terapung yang dirancang untuk operasi bootstrap Beroperasi sepenuhnya pada +500V atau +600V Toleransi tegangan transisi negatif dV/dt

danbull; rentang pasokan drive gerbang dari 10 hingga 20V

danbull; Lowvoltage lockout untuk kedua saluran

danbull; 3,3V kompatibel logika Berbagai pasokan logika terpisah dari 3,3V untuk 20V logika dan daya tanah dan plusmn; 5V offset

andbull; input CMOS Schmitt-triggered dengan pull-down

danbull; Siklus demi siklus tepi-diaktifkan mati logika

danbull; penundaan penyebaran yang cocok untuk kedua saluran

dan bull; output dalam fase dengan input

dannbsp;

Aplikasi

Sistem Penggerak Motor

Motor DC tanpa sikat (BLDC)

Kontroler servo motor industri

Sirkuit penggerak motor alat listrik

Sistem Konversi Daya

Inverter DC-AC (aplikasi surya/UPS)

Sumber daya switch mode frekuensi tinggi (SMPS)

Kelas D penguat daya audio

Elektronika Daya Industri

Sirkuit penggerak frekuensi variabel

Modul daya mesin las

Peralatan pemanasan induksi

Aplikasi Energi Baru

Penggerak gerbang inverter fotovoltaik

Stasiun pengisian EV

Konverter tenaga angin

dannbsp;

Deskripsi

IR2110/IR2113 adalah tegangan tinggi, kecepatan tinggi MOSFET dan driver IGBT dengan saluran output tinggi dan rendah yang dirujuk sisi independen.Teknologi HVIC dan CMOS yang terisolasi memungkinkan konstruksi monolitik yang kokohInput logika kompatibel dengan output CMOS atau LSTTL standar, hingga logika 3.3V. Driver output memiliki tahap buffer arus pulsa tinggi yang dirancang untuk transkonduksi lintas pengemudi minimal.Penundaan penyebaran disesuaikan untuk menyederhanakan penggunaan dalam aplikasi frekuensi tinggiSaluran terapung dapat digunakan untuk mengemudi MOSFET atau IGBT daya N-saluran dalam konfigurasi sisi tinggi yang beroperasi hingga 500 atau 600 volt.

dannbsp;

Informasi

dannbsp;

Menggambar
