ADM3491ARZ 3.3V Transceiver RS-485/RS-422 ±15kV Perlindungan ESD Laju Data 16Mbps Beban Unit 1/8 (256 Node) Daya Rendah 300μA dan Operasi Full-Duplex

ADM3491ARZ 3.3V Transceiver RS-485/RS-422 dan ±15kV Perlindungan ESD Laju Data 16Mbps Beban Unit 1/8 (256 Node) Daya Rendah 300andmu;A dan Operasi Dupleks Penuh

andnbsp;

FITUR

Beroperasi dengan catu daya 3.3 V

Saling beroperasi dengan logika 5 V

Sesuai dengan EIA RS-422 dan RS-485 secara penuh

andnbsp; rentang mode umum

Pilihan laju data

andnbsp; ADM3483/ADM3488: 250 kbps

andnbsp; ADM3485/ADM3490/ADM3491: 10 Mbps

Pilihan setengah dan dupleks penuh

Laju putar yang dikurangi untuk EMI rendah (ADM3483 dan ADM3488)

Arus suplai 2 nA dalam mode shutdown

andnbsp; (ADM3483/ADM3485/ADM3491)

Hingga 32 transceiver pada bus

andminus;7 V hingga +12 V rentang mode umum bus

Ditentukan pada rentang suhu andndash;40anddeg;C hingga +85anddeg;C

Skew 8 ns (ADM3485/ADM3490/ADM3491)

Paket SOIC 8-pin dan SOIC 14-pin (hanya ADM3491)

andnbsp;

APLIKASI

Aplikasi RS-485/RS-422 daya rendah

Telekomunikasi

Kontrol proses industri

HVAC

andnbsp;

DESKRIPSI

ADM3483/ADM3485/ADM3488/ADM3490/ADM3491 adalah transceiver saluran diferensial daya rendah yang dirancang untuk beroperasi menggunakan catu daya 3.3 V tunggal. Konsumsi daya rendah, ditambah dengan mode shutdown, membuat ADM3483/ADM3485/ADM3488/ ADM3490/ADM3491 ideal untuk aplikasi yang sensitif terhadap daya.

ADM3488/ADM3490/ADM3491 menampilkan komunikasi dupleks penuh, sedangkan ADM3483/ADM3485 dirancang untuk komunikasi setengah dupleks.

ADM3483/ADM3488 menampilkan driver laju putar terbatas yang meminimalkan EMI dan mengurangi refleksi yang disebabkan oleh kabel yang tidak diakhiri dengan benar, memungkinkan transmisi data bebas kesalahan pada laju data hingga 250 kbps.

ADM3485/ADM3490/ADM3491 mentransmisikan hingga 10 Mbps. Impedansi input receiver adalah 12 kandOmega;, memungkinkan hingga 32 transceiver dihubungkan pada bus. Sirkuit shutdown termal mencegah disipasi daya berlebihan yang disebabkan oleh persaingan bus atau oleh korsleting output. Jika peningkatan suhu yang signifikan terdeteksiandnbsp; dalam rangkaian driver internal selama kondisi kesalahan, maka sirkuit shutdown termal memaksa output driver ke keadaan impedansi tinggi. Jika input tidak terhubung (mengambang), receiver berisi fitur fail-safe yang menghasilkan keadaan output logika tinggi. Bagian-bagian tersebut sepenuhnya ditentukan pada rentang suhu komersial dan industri. ADM3483/ADM3485/ ADM3488/ADM3490 tersedia dalam SOIC_N 8-pin; ADM3491 tersedia dalam SOIC_N 14-pin.

andnbsp;

INFORMASI

andnbsp;

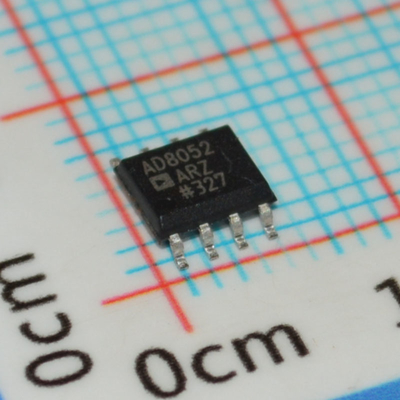

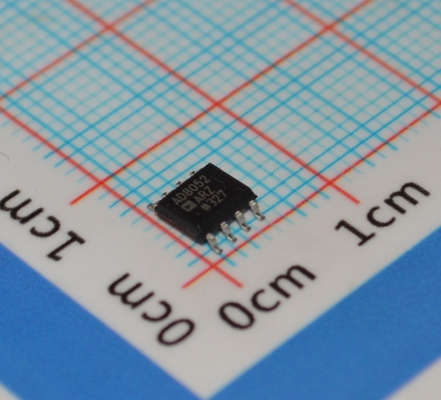

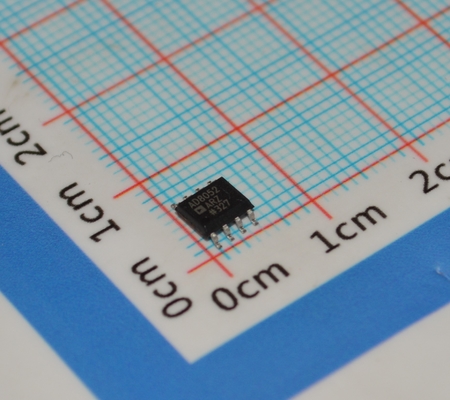

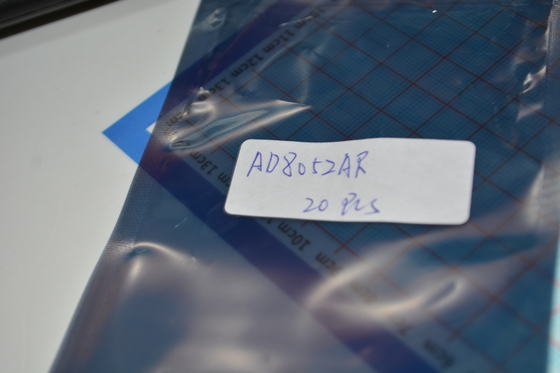

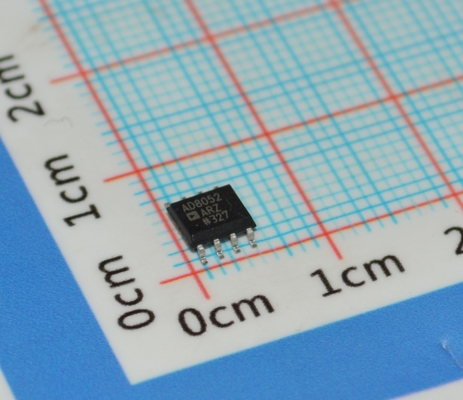

Gambar
