AD7712ARZ ADC 24-Bit Σ-Δ dengan PGA On-Chip Kebisingan Rendah Operasi 5V/3V Akurasi Tinggi Penyaringan Fleksibel dan Daya Rendah untuk Penginderaan Presisi

AD7712ARZ ADC 24-Bit Σ-Δ dengan PGA On-Chip Kebisingan Rendah Operasi 5V/3V Akurasi Tinggi Penyaringan Fleksibel dan Daya Rendah untuk Penginderaan Presisi

FITUR

ADC Penyeimbang Muatan

24 Bit Tanpa Kode yang Hilang

0.0015% Nonlinearitas

Saluran Input Analog Tingkat Tinggi dan Tingkat Rendah

Penguatan yang Dapat Diprogram untuk Kedua Input

  Penguatan dari 1 hingga 128

  Input Diferensial untuk Saluran Tingkat Rendah

Filter Lulus-Rendah dengan Cutoff Filter yang Dapat Diprogram

Kemampuan untuk Membaca/Menulis Koefisien Kalibrasi

Antarmuka Serial Mikrokontroler Dua Arah

Opsi Referensi Internal/Eksternal

Operasi Catu Tunggal atau Ganda

Daya Rendah (25 mW tipikal) dengan Mode Power-Down

  (100 W tipikal)

APLIKASI

Kontrol Proses

Pemancar Cerdas

Instrumen Industri Portabel

DESKRIPSI

AD7712 adalah ujung depan analog lengkap untuk aplikasi pengukuran frekuensi rendah. Perangkat ini memiliki dua saluran input analog dan menerima sinyal tingkat rendah langsung dari transduser atau sinyal tingkat tinggi (±4 VREF), dan mengeluarkan kata digital serial. Ia menggunakan teknik konversi sigma-delta untuk mewujudkan kinerja hingga 24 bit tanpa kode yang hilang. Sinyal input tingkat rendah diterapkan ke ujung depan penguatan yang dapat diprogram milik yang didasarkan pada modulator analog. Input analog tingkat tinggi dilemahkan sebelum diterapkan ke modulator yang sama. Output modulator diproses oleh filter digital on-chip. Takik pertama dari filter digital ini dapat diprogram melalui register kontrol on-chip, yang memungkinkan penyesuaian cutoff filter dan waktu penyelesaian.

Biasanya, salah satu saluran akan digunakan sebagai saluran utama dengan saluran kedua digunakan sebagai input tambahan untuk mengukur tegangan kedua secara berkala. Bagian tersebut dapat dioperasikan dari catu tunggal (dengan mengikat pin VSS ke AGND), asalkan sinyal input pada input analog tingkat rendah lebih positif dari –30 mV. Dengan mengambil pin VSS negatif, bagian tersebut dapat mengonversi sinyal hingga –VREF pada input tingkat rendah ini. Input tingkat rendah ini, serta input referensi, menampilkan kemampuan input diferensial.

AD7712 sangat ideal untuk digunakan dalam sistem berbasis mikrokontroler yang cerdas. Pemilihan saluran input, pengaturan penguatan, dan polaritas sinyal dapat dikonfigurasi dalam perangkat lunak menggunakan port serial dua arah. AD7712 juga berisi opsi kalibrasi mandiri, kalibrasi sistem, dan kalibrasi latar belakang, dan memungkinkan pengguna untuk membaca dan menulis register kalibrasi on-chip.

Konstruksi CMOS memastikan disipasi daya rendah, dan mode power-down yang dapat diprogram perangkat keras mengurangi konsumsi daya siaga hanya menjadi 100 µW tipikal. Bagian tersebut tersedia dalam paket dual-in-line plastik dan hermetik 24-pin, lebar 0,3 inci (DIP), serta paket outline kecil (SOIC) 24-pin.

INFORMASI

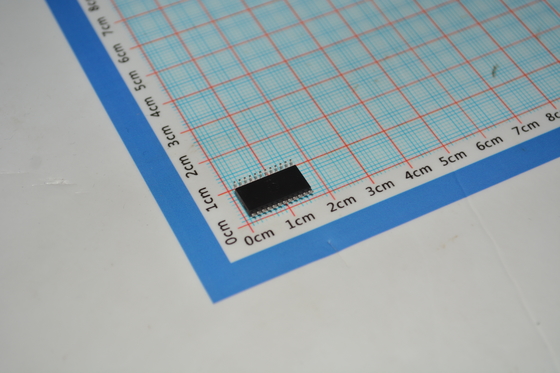

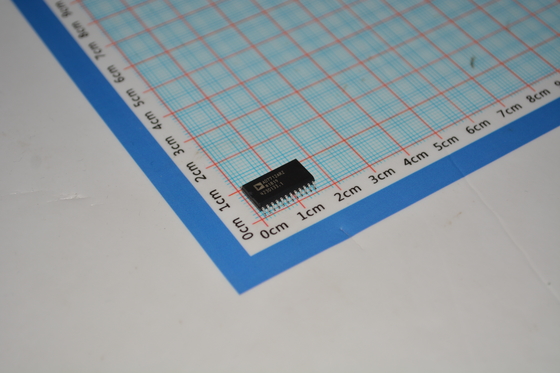

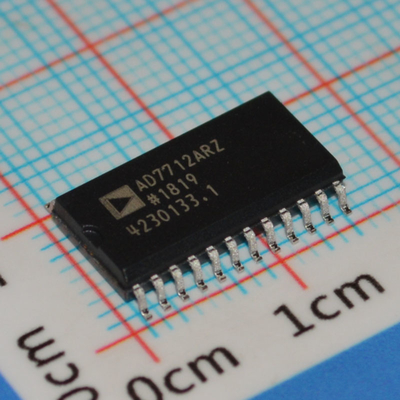

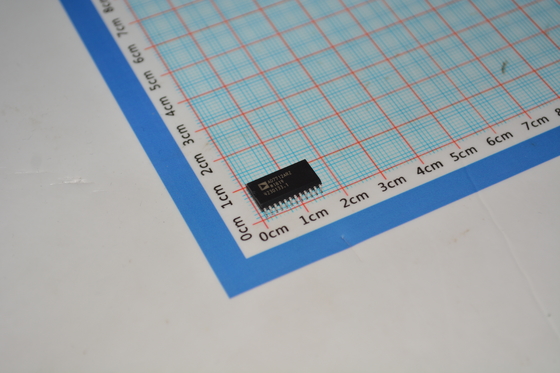

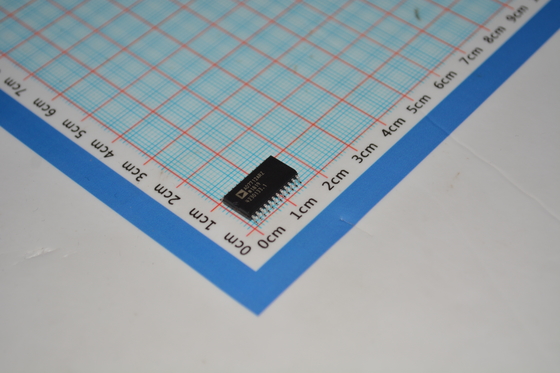

Gambar
